Tigerauge: Entstehung, Geologie & Varianten
Linas JuozenasTeilen
◆ Bildung, Geologie und Varietäten

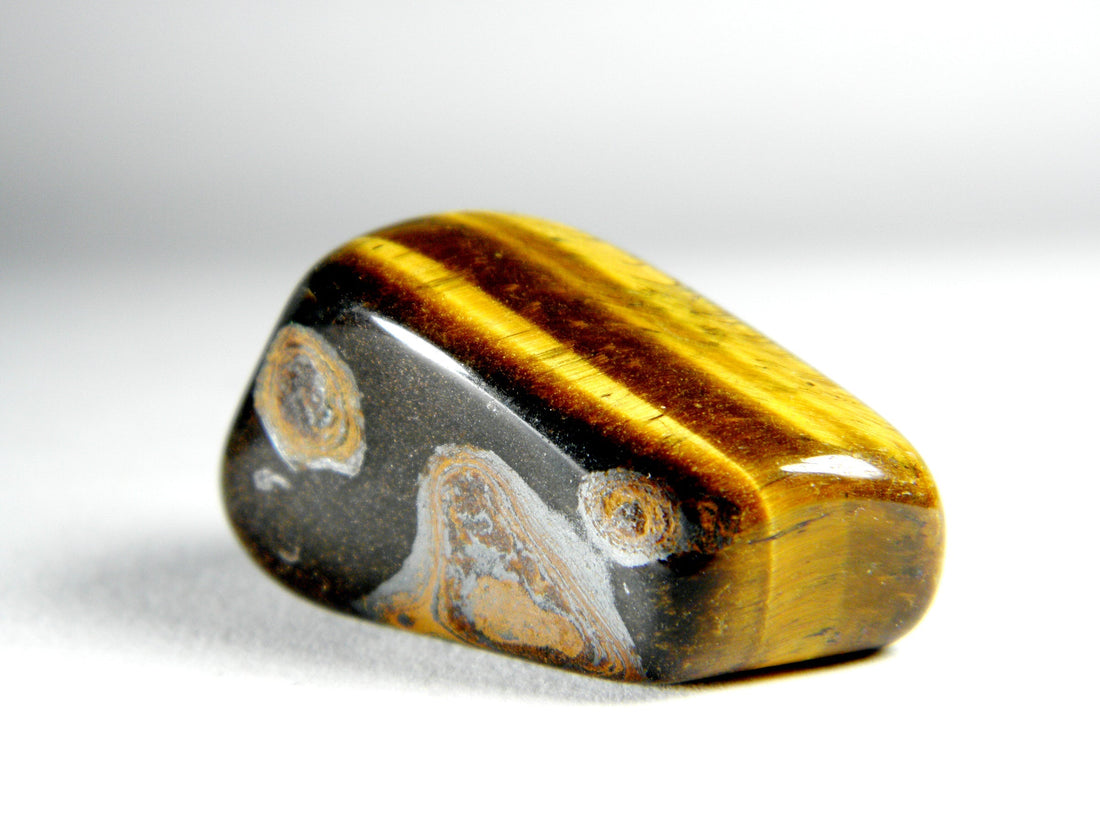

Tigerauge: Wie faseriges Gestein zu einem bewegten Lichtband wurde
Tigerauge ist ein chatoyantes Quarzaggregat, aufgebaut aus parallelen faserigen Strukturen, Siliciumersatz, Eisenoxidation und sorgfältigem Schliff. Sein goldener Streifen ist nicht auf die Oberfläche gemalt; er ist ein optischer Ausdruck der aus alten eisenreichen Gesteinen erhaltenen ausgerichteten inneren Textur.
Was Tigerauge ist
Tigerauge ist eine chatoyante Quarzvarietät, kein einzelner Kristallhabitus. Es ist am besten als faseriges bis fein gebändertes Silica-Aggregat zu verstehen, dessen innere Struktur Licht in einem schmalen, beweglichen Band reflektiert.
Mineralogisch ist das dominierende Material Quarz, SiO2. Sein Aussehen wird von parallelen faserigen Texturen, Eisenoxidfärbung und der vom Schleifer gewählten Orientierung bestimmt. Die vertraute goldbraune Farbe wird meist mit der Oxidation eisenhaltigen Vorläufermaterials oder eisenreicher Zwischenschichten in Verbindung gebracht. Blau-graues Material wird oft Falkenauge genannt; rotes Material heißt Ochsenauge.
Das wichtigste visuelle Merkmal des Steins ist Chatoyanz, von einem Wort, das „Katzenauge“ bedeutet. Beim Tigerauge ist die Chatoyanz breit und seidig, nicht die scharfe, einzelne Augenlinie, die man bei feinem Chrysoberyll-Katzenauge sieht.
Quarz-dominantes Aggregat
Tigerauge besteht hauptsächlich aus SiO2, mit Eisenoxiden und Relikt- oder Nebengesteinsmineralien, die Farbe, Textur und Bänderung beeinflussen.
Parallele Fasern und Lamellen
Ausrichtete innere Strukturen wirken wie unzählige Reflektoren. Eine gewölbte Politur konzentriert deren Reflexionen zu einem bewegten Band.
Blau, Gold, Rot und Komposit
Zur Tigerauge-Familie gehören Falkenauge, goldenes Tigerauge, Ochsenauge, Tiger-Eisen und gebrechtes chatoyantes Quarz wie Pietersit.
Bildungsübersicht
Tigerauge entsteht dort, wo silica-reiche Flüssigkeiten, eisenreiche Gesteine, faserige Vorläuferstrukturen und spätere Oxidation über lange geologische Zeiträume zusammenwirken.
| Bildungsfaktor | Typischer Ausdruck | Warum es wichtig ist |
|---|---|---|
| Vorläuferstruktur | Feine, parallele Fasern oder faserähnliche Lamellen, historisch verbunden mit Crocidolith, einem blauen Riebeckit-Amphibol. | Bietet die lineare Vorlage, die später chatoyant wird. |
| Silifizierung | Quarz ersetzt oder wächst um faseriges Material, während siliziumreiche Flüssigkeiten in das Gestein eindringen. | Wandelt ein faseriges eisenhaltiges Material in ein haltbares Quarzaggregat um und bewahrt dabei die Ausrichtung. |
| Oxidation | Eisenhaltiges Material verändert sich zu Goethit, Hämatit, limonitähnlichen Mischungen oder verwandten Eisenoxiden und Hydroxiden. | Erzeugt die goldbraune Farbpalette des klassischen Tigerauges und die Rottöne des Bullenauges. |
| Verformung und Heilung | Faltung, Brekziierung, Scherung und späterer Siliziumzement können die Bänder stören oder wieder verbinden. | Bestimmt, ob der Stein eine gerade Linie, breiten Seidenglanz, flammenartige Bewegung oder chaotische Wirbel zeigt. |
| Lapidare Orientierung | Cabochons werden so geschnitten, dass die Kuppel die Faserrichtung im richtigen Winkel kreuzt. | Zeigt das bewegte Band. Schlechte Orientierung kann gutes Material flach erscheinen lassen. |
Entstehungsmodelle: Ersatz, Wachstum und Überlappung
Die Entstehung von Tigerauge wurde durch mehr als ein Modell diskutiert. Die sicherste Interpretation ist, dass mehrere Prozesse beitragen können und dass Exemplare Hinweise auf mehr als eine Phase bewahren können.
Pseudomorpher Ersatz
In der traditionellen Erklärung werden Crocidolithfasern schrittweise durch Quarz ersetzt. Die faserige Richtung bleibt erhalten, während Eisen aus dem ursprünglichen Amphibol oder dem umgebenden Material oxidiert und den Stein färbt. Dieses Modell erklärt viele Exemplare mit starker Fasererhaltung und Übergängen von Blau zu Gold.
Spannungsgesteuertes Quarzwachstum
Manches Material lässt sich besser durch Rissverschluss-Wachstum, spannungsorientierte Siliziumlamellen oder faserige Quarzentwicklung in deformierten Gesteinen beschreiben. In diesen Fällen kann Amphibol als Relikte oder assoziiertes Material vorhanden sein, während der Quarz selbst an der Bildung der reflektierenden Textur beteiligt ist.
Mehrere Stadien in einem Stein
Ein einzelnes Exemplar kann Ersatz, Oxidation, Verformung und spätere Siliziumheilung zeigen. Deshalb kann Tigerauge von geraden, scharfen Bändern bis zu stürmischen, gefalteten, brekzierten Mustern reichen.
Vorsichtige Formulierung: Es ist korrekt, Tigerauge als chatoyanten Quarz zu beschreiben, der mit faserigen, eisenhaltigen Vorläufertexturen verbunden ist, die häufig mit Crocidolith-Ersatz in Verbindung stehen, wobei anerkannt wird, dass Verformung und Siliziumwachstum ebenfalls die endgültige Struktur prägen können.
Von blauen Fasern zum goldenen Auge
Die Umwandlung ist am besten als eine Abfolge von Ereignissen zu verstehen, nicht als ein einzelnes Ereignis. Die Wirtsgesteine können sehr alt sein, während die chatoyante Textur spätere Veränderungen, Ersatz, Oxidation und Verformung widerspiegelt.
- 1Eisenreiche Gesteine entwickeln faserige Zonen. Amphibolhaltige Schichten oder faserartige Texturen bilden sich in silizium- und eisenreichen Umgebungen, die häufig mit gebänderten Eisenerzen oder verwandten metamorphen Gesteinen verbunden sind.
- 2Siliziumreiche Flüssigkeiten dringen ins System ein. Grundwasser, hydrothermale oder metamorphe Flüssigkeiten bringen gelöstes Siliziumdioxid ein. Quarz beginnt, die faserige Struktur zu ersetzen, zu füllen, zu zementieren oder entlang ihr zu wachsen.
- 3Ausrichtung bleibt erhalten. Ob durch Ersatz oder orientiertes Siliziumwachstum, das entscheidende Merkmal bleibt erhalten: viele parallele Reflektoren, die in dieselbe Richtung verlaufen.
- 4Eisen verändert die Farbe. Weniger oxidiertes Material bleibt blau-grau als Falkenauge. Zunehmende Oxidation erzeugt golden-braunes Tigerauge. Weitere Oxidation, natürliche Erwärmung oder menschliche Wärmebehandlung können die Töne bis zum roten Bullenauge vertiefen.
- 5Spannungen verändern das Muster. Faltenbildung, Verwerfungen, Brekzienbildung und Siliziumheilung können die Fasern biegen oder brechen. Gerade Fasern ergeben scharfe Bänder; gestörtes Material kann Flammen-, Wellen- oder Sturmtexturen zeigen.
- 6Der Schliff enthüllt das Auge. Ein Cabochon mit hoher Kuppel und korrekter Ausrichtung konzentriert die Reflexionen in ein Band, das sich bewegt, wenn sich der Stein oder die Lichtquelle dreht.
Mikrostruktur und Chatoyance
Tigerauge ist ein optischer Stein: Seine Schönheit hängt davon ab, wie Licht auf die innere Struktur trifft.
Was die Struktur bewirkt
- ◆Parallele Reflektoren: Fasern, Kanäle oder Lamellen reflektieren das Licht gemeinsam und erzeugen das helle Band.
- ◆Bandraichtung: Die sichtbare Linie bildet sich im Allgemeinen senkrecht zur internen Faserrichtung.
- ◆Schleifqualität: Eine hohe Kuppel und korrekte Ausrichtung verstärken das Band; schlechte Ausrichtung kann dasselbe Material stumpf erscheinen lassen.
- ◆Texturvariation: Gerade Fasern erzeugen einen klaren Streifen, während gefaltete oder gebrochene Fasern Seiden-, Flammen- oder Sturmeffekte erzeugen.
Geologische Umgebungen und Wirtsgesteine
Tigerauge gehört zur geologischen Welt von Eisen, Siliziumdioxid, Metamorphose und Fluidveränderungen. Seine Wirtsgesteine erklären sowohl seine Farbe als auch seinen gebänderten Charakter.
Eisen und Siliziumdioxid geschichtet durch die Erdgeschichte
Viele wichtige Vorkommen von Tigerauge sind mit eisenreichen Sequenzen aus dem Präkambrium verbunden. Wechselnde Schichten aus Hornstein, Eisenoxiden, Jaspis und verwandten Mineralien bieten eine natürliche Umgebung für spätere Silifizierung und faserige Texturen.
Hitze, Druck und gerichtete Fasern
Metamorphose und Deformation können Minerale ausrichten, Wege für Flüssigkeiten öffnen und die faserigen Bänder falten oder scheren, die später als Tigerauge erscheinen.
Ersetzung und Heilung
Silicahaltige Flüssigkeiten können früheres Material ersetzen, Risse füllen und Breccien verkleben. Diese späteren Impulse können die chatoyante Textur bewahren, schärfen, verzerren oder wieder verbinden.
Farbe und Kontrast
Goethit, Hämatit und verwandte Eisenminerale tragen Honig-, Braun-, Rot- und metallische Akzente bei, besonders in Tiger-Eisen und rotem Bullenauge.
Varietäten und Farbverläufe
Die Tigerauge-Familie ist ein Kontinuum von Textur und Oxidation. Handelsnamen sind nützlich, wenn sie das sichtbare Erscheinungsbild genau beschreiben, sollten aber nicht als separate Mineralspezies behandelt werden.
| Varietät | Dominantes Erscheinungsbild | Geologische Interpretation | Anmerkungen |
|---|---|---|---|
| Falkenauge / Habichtauge | Blau-grauer bis blau-schwarzer chatoyanter Quarz. | Weniger oxidiertes faseriges Material, häufig mit riebeckit- oder crocidolith-assoziierten Texturen verbunden. | Wird oft als das blaue Mitglied oder als Vorläufererscheinung innerhalb der Tigerauge-Familie angesehen. |
| Golden Tigerauge | Honig-, Bronze-, goldbraune und dunkelbraune Bänder mit einem seidigen, bewegten Streifen. | Silifizierte faserige Struktur mit Eisenoxidation, die die vertraute warme Farbpalette erzeugt. | Bestes Material zeigt ein kohärentes Band, starken Kontrast und sauberen Schliff. |
| Bullenauge / Ochsenauge | Roter, rostbrauner, burgunderfarbener oder glutfarbener chatoyanter Quarz. | Weitere Oxidation von eisenhaltigem Material; ein Teil des roten Materials entsteht durch Hitzebehandlung von goldenem Tigerauge. | Bekannte oder vermutete Hitzebehandlung sollte in formellen Beschreibungen offengelegt werden. |
| Tiger-Eisen | Geschichtetes Tigerauge, metallisches Hämatit und roter Jaspis. | Ein Verbundgestein, das aus eisenreichen geschichteten Sequenzen und späterer Alteration stammt. | Geschätzt für grafische Bänder, metallischen Glanz und starken natürlichen Kontrast. |
| Pietersit | Breccienartige blaue, goldene, rote oder braune chatoyante Fragmente in wirbelndem Silicazement. | Gebrochenes und wieder verklebtes chatoyantes Material, das turbulente statt geradlinige optische Bewegungen erzeugt. | Zeigt eine sturmähnliche Bewegung statt eines einfachen einzelnen Auges. |
Fundorte und geologischer Zeitrahmen
Wichtiges Tigerauge-Material ist an uralte eisenreiche Gebiete gebunden. Die Wirtsgesteine können Milliarden Jahre alt sein, während der chatoyante Charakter spätere Alterungs- und Deformationsgeschichten widerspiegelt.
Northern Cape und verwandte eisenreiche Gürtel
Südafrika ist eine der bekanntesten kommerziellen Quellen für goldenes Tigerauge und verwandte Materialien. Die Region ist stark mit eisenreichen präkambrischen Sequenzen und reichlich Lapidarium-Rohmaterial verbunden.
Pilbara- und Hamersley-Gebiete
Eisenformationen und damit verbundene silicareiche Gesteine in Westaustralien liefern Tigerauge-, Falkenauge- und Tiger-Eisen-ähnliche Materialien mit starker Bänderung und Eisenoxid-Assoziationen.
Breccienartiger chatoyanter Quarz
Namibia ist besonders mit Pietersit verbunden, einem breccienartigen Material, dessen zerbrochene chatoyante Fragmente wirbelnde, kontrastreiche optische Bewegungen erzeugen.
Asien und weitere eisenreiche Gebiete
Material aus Indien, China und anderen Regionen kann auf dem Markt erscheinen. Herkunftsangaben sollten durch verlässliche Dokumentation gestützt werden, wenn sie Wert oder Interpretation beeinflussen.
Zeitrahmen-Unterscheidung: Die Wirts-Eisenformationen können archaisch bis proterozoisch alt sein, während die endgültige chatoyante Quarzstruktur spätere Fluidbewegungen, Oxidation, Deformation und Heilung aufzeichnen kann.
Feld- und Werkbankidentifikation
Tigerauge wird üblicherweise durch die Kombination aus Quarzhärte, faseriger Bänderung, Chatoyance, Farbzonierung und geologischem Kontext identifiziert.
| Beobachtung | Erwartung bei Tigerauge | Interpretationshinweis |
|---|---|---|
| Härte | Ungefähr Mohshärte 7, konsistent mit Quarz. | Oberflächenpolitur und veränderte Zonen können die Kratzfestigkeit bei einfachen Tests beeinflussen. |
| Dichte | Üblich um Quarzwerte, ungefähr 2,64–2,71, mit Variationen durch eisenreiche Zwischenschichten. | Komposit-Tigereisen kann sich wegen Hämatit schwerer anfühlen. |
| Chatoyance | Breites, bewegtes Band, am stärksten auf einem gewölbten Cabochon unter einseitigem Licht. | Eine flache Platte zeigt eher Seide als ein scharfes Auge. |
| Mikroskopische Textur | Parallele seidige Struktur, faseriges Korn, verheilte Brüche oder gefaltete Lamellen. | Breccienartige Varianten zeigen eher Fragmente als durchgehende Fasern. |
| Täuschend ähnlich: faseroptisches Glas | Kann die bewegte Linie in vielen Farben imitieren. | Zeigt oft zu perfekte Gleichmäßigkeit, wiederholte Strukturen, Blasen oder geformte Formen. |
| Täuschend ähnlich: Chrysoberyll Katzenauge | Scharfer, dichter und typischerweise wertvoller, mit einem klassischen Milch-und-Honig-Effekt in feinen Steinen. | Gemmologische Tests unterscheiden Chrysoberyll von Quarz. |
Sicherheit bei der Edelsteinbearbeitung und Materialpflege
Fertiges Tigerauge ist konsolidierter Quarz und im Allgemeinen für Schmuck und Gegenstände geeignet. Die Hauptsicherheitsbedenken betreffen das Schneiden und Schleifen von Rohmaterial, insbesondere in amphibolreichen Zonen oder bei staubigen Arbeitsbedingungen.
- ◆Schneiden Sie nach Möglichkeit nass. Nasssägen, -schleifen und -polieren reduzieren luftgetragenen Silikastaub und möglichen faserigen Mineralstaub.
- ◆Verwenden Sie geeigneten Atemschutz. Die Bearbeitung von Quarz und Amphibol-haltigem Rohmaterial sollte als staubkontrollierte Umgebung behandelt werden.
- ◆Trockenschleifen Sie unbekanntes Rohmaterial nicht. Vermeiden Sie die Entstehung von Staub aus ungetestetem faserigem Material.
- ◆Reinigen Sie fertige Stücke sanft. Milde Seife, Wasser und ein weiches Tuch genügen für gewöhnlichen, polierten Tigerauge. Vermeiden Sie Schleifmittel, die die Kuppel stumpf machen und das visuelle Band schwächen können.
- ◆Getrennt von härteren Steinen lagern. Obwohl Quarz langlebig ist, kann ein hoher Glanz dennoch durch Diamant, Korund und raue Metallkanten abgerieben werden.
Häufig gestellte Fragen
Ist Tigerauge immer ein Pseudomorph nach Crocidolith?
Viele Exemplare lassen sich gut durch Quarz erklären, der Crocidolith oder verwandte faserige Amphiboltexturen ersetzt, aber einige Forschungen und Beobachtungen deuten auf zusätzliche Rollen von spannungsgesteuertem Quarzwachstum, Rissverschluss-Texturen, Deformation und späterer Siliziumdioxid-Heilung hin. Am besten wird es als chatoyanter Quarz beschrieben, der mit faserigen eisenhaltigen Texturen assoziiert ist, anstatt in jedem Fall auf einen einzigen Prozess reduziert zu werden.
Warum sind manche Stücke blau, gold oder rot?
Blau-graues Material, bekannt als Falkenauge oder Habichtauge, reflektiert weniger oxidiertes faseriges Material. Goldenes Tigerauge entsteht, wenn eisenhaltige Komponenten zu gelb-braunen Eisenoxiden und Hydroxiden oxidieren. Rotes Stierauge zeigt tiefere Oxidation und kann natürlich oder hitzebehandelt sein.
Was ist der Unterschied zwischen Tiger-Eisen und Tigerauge?
Tigerauge ist das chatoyante Quarzmaterial selbst. Tiger-Eisen ist ein Verbundgestein, das Tigerauge mit Hämatit und rotem Jaspis kombiniert, oft in dramatischen Schichtbändern.
Wie steht Pietersit im Zusammenhang mit Tigerauge?
Pietersit ist ein gebrochenes, chatoyantes Quarzmaterial. Statt eines einzelnen geraden Streifens enthält es zerbrochene und wieder verkittete chatoyante Fragmente, die eine wirbelnde, sturmähnliche optische Bewegung erzeugen.
Ist die Schneidrichtung wichtig?
Ja. Die beste Chatoyanz erscheint, wenn der Cabochon so ausgerichtet ist, dass die Kuppel die interne Faserrichtung richtig kreuzt. Die korrekte Ausrichtung konzentriert die Reflexionen zu einem klaren, bewegten Band.
Ist poliertes Tigerauge sicher zu tragen?
Poliertes Tigerauge ist konsolidierter Quarz und gilt im Allgemeinen als sicher für normalen Umgang und Tragen. Besorgnis bereitet staubproduzierende lapidare Arbeit; das Schneiden von Rohmaterial sollte nass mit geeigneter Staubkontrolle und Atemschutz erfolgen.
Kann Tigerauge im Sonnenlicht verblassen?
Die Quarz- und Eisenoxidfärbung sind unter normalen Ausstellungs- und Tragebedingungen im Allgemeinen stabil. Längere Einwirkung von Hitze, Schmutz oder Abrieb kann den Glanz mattieren, was das Auge weniger lebendig erscheinen lässt, auch wenn die Farbe selbst nicht verblasst ist.
