Caractéristiques physiques et optiques

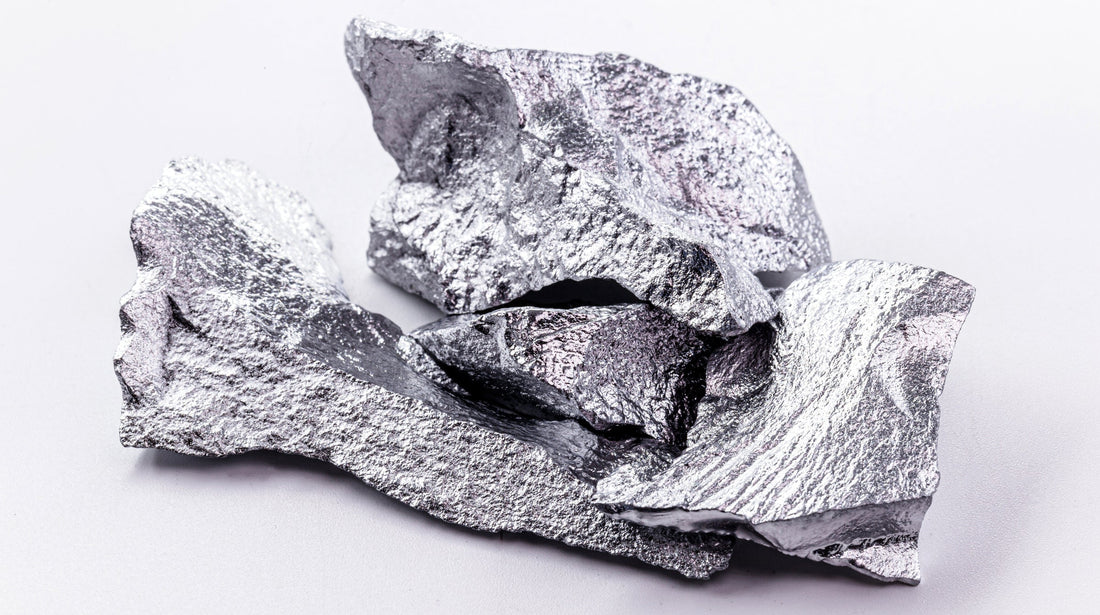

Silicium polycristallin : grains gris argenté, signal et lumière infrarouge
Un profil ciblé du silicium élémentaire sous forme polycristalline : un semi-conducteur dur et cassant dont les nombreux grains cristallins créent une mosaïque à l’aspect métallique, une opacité visible, une transmission infrarouge et les textures de surface techniques derrière les cellules solaires et la photonique au silicium.
- Si
- Silicium élémentaire
- Grains cubiques diamant
- Bande interdite indirecte
- Opaque visible, transmissif à l’infrarouge
Le silicium polycristallin est du silicium élémentaire organisé en de nombreux cristaux imbriqués plutôt qu’en un cristal continu. Chaque grain possède la structure cubique diamant du silicium, mais les grains adjacents sont orientés différemment. Cette mosaïque interne contrôle la réflectivité, la fracture, le comportement thermique, la réponse électrique et le scintillement des joints de grains visible sur les surfaces cassées ou gravées.
Identité du matériau
Le silicium polycristallin n’est ni du quartz, ni du verre, ni du carbure de silicium, ni un minerai métallique. C’est du silicium élémentaire, Si, composé de nombreux grains cristallins reliés par des joints de grains.
À l’intérieur de chaque grain, les atomes de silicium forment un réseau cubique diamant. Sur l’ensemble de la pièce, cependant, l’orientation cristalline change d’un grain à l’autre. Un morceau fracturé peut donc montrer des faces brillantes et miroir à côté de zones satinées plus sombres, tandis qu’une surface sciée ou gravée peut présenter un patchwork de grains anguleux.
Le terme est utilisé dans plusieurs contextes. La matière première industrielle de polysilicium peut apparaître sous forme de morceaux de tiges fracturées ou de particules granulaires. Les fragments d’ingo multicristallins montrent des grains de solidification plus grands. Les chutes de wafers peuvent présenter des marques de scie, des revêtements bleu-gris, des textures gravées pour piéger la lumière ou un motif fin en grille issu du traitement photovoltaïque.
Distinction précise : le quartz est du dioxyde de silicium, SiO2. Le silicium polycristallin est du silicium élémentaire, Si. Les deux sont chimiquement et optiquement différents, même si le quartz ou d’autres matières premières riches en silice peuvent faire partie de l’origine industrielle du silicium.
Propriétés physiques et optiques en un coup d’œil
La plupart des échantillons à main et des fragments éducatifs sont des pièces stables, dures, cassantes, de couleur gris argenté. Leur comportement technique dépend fortement de la pureté, du dopage, du procédé de fabrication, de la taille des grains, de la finition de surface et des films d’oxyde ou de revêtement.
| Propriété | Valeur ou comportement typique | Notes interprétatives |
|---|---|---|
| Identité chimique | Silicium élémentaire, Si ; métalloïde | Un solide à réseau covalent, ni métal ni silice. |
| Structure par grain | Cubique, cubique diamant | Chaque grain est cristallin ; le volume est une mosaïque de cristaux orientés différemment. |
| Apparence | Gris argenté à gris canon, aspect métallique | Les surfaces fraîchement cassées peuvent être brillantes et réfléchissantes ; les surfaces gravées ou granulaires paraissent plus satinées. |
| Éclat | Métallique à submétallique ; vitreux sur certaines faces de fracture | L’éclat reflète un indice de réfraction élevé et une forte absorption visible, pas un véritable lien métallique. |
| Dureté | Environ 6,5–7 sur l’échelle de Mohs | Comparable au quartz ; les éclats fins et les bords fracturés peuvent être tranchants. |
| Clivage | Bonne sur {111} à l’intérieur des grains individuels | Les fractures en masse sont compliquées par les joints de grains, les contraintes internes et l’historique de traitement. |
| Fracture | Conchoïdal à sub-conchoïdal ; cassant | Les morceaux cassés peuvent présenter des courbes en forme de coquille, des facettes en escalier et des éclats anguleux. |
| Densité | Environ 2,33 g/cm³ | Visiblement plus léger que la galène, l’hématite et de nombreux minerais métalliques malgré sa surface à aspect métallique. |
| Point de fusion | Environ 1414 °C | Pertinent pour la coulée, la croissance de plaquettes et le remelting des matières premières. |
| Comportement électrique | Semi-conducteur | La résistivité varie selon la pureté, les dopants, les défauts et les joints de grains. |
| Bande interdite | Environ 1,12 eV à température ambiante ; indirect | Le bord d’absorption se situe près de 1100 nm, juste au-delà du rouge visible dans le proche infrarouge. |
| Transparence visible | Opaque en masse | Les photons visibles sont majoritairement absorbés ou réfléchis plutôt que transmis à travers des pièces ordinaires. |
| Comportement infrarouge | Transmissif dans certaines plages proche et moyen infrarouge lorsqu’il est poli et suffisamment pur | L’absorption augmente avec le dopage, les défauts, la rugosité de surface et les porteurs libres. |
| Indice de réfraction | Environ 3,4–3,5 près de 1,3–1,6 µm | Un indice élevé rend le silicium précieux pour l’optique infrarouge, mais augmente aussi les pertes par réflexion sans revêtements ou texture. |
| Biréfringence | Aucune pour les grains cubiques non soumis à contrainte | Les contraintes, défauts et limites peuvent produire une faible fuite de lumière sous polariseurs croisés. |
| Fluorescence | Généralement absente dans le volume à température ambiante | La fluorescence n’est pas une caractéristique utile pour identifier le silicium polycristallin ordinaire. |
Comportement optique
La personnalité optique du silicium change nettement avec la longueur d’onde : il apparaît opaque et gris miroir à la lumière visible, mais le silicium poli peut transmettre l’infrarouge au-delà du spectre visible.
Lumière visible
Le silicium massif absorbe fortement les longueurs d’onde visibles et réfléchit sur les faces de fracture brillantes, créant l’apparence gris argenté métallique.
Bord proche infrarouge
À des longueurs d’onde supérieures au bord de la bande interdite, le silicium peut devenir transmissif si le matériau est poli, suffisamment pur et pas trop dopé.
Indice de réfraction élevé
L’indice de réfraction élevé du silicium dans l’infrarouge le rend utile dans les lentilles, fenêtres, guides d’ondes et structures photoniques, mais il favorise aussi la réflexion de surface.
Diffusion aux joints de grains
Le matériau polycristallin peut diffuser plus que le matériau monocristallin car les joints de grains, microfissures et rugosités interrompent la transmission nette.
Sous polariseurs croisés, un grain cubique parfait devrait rester sombre car le silicium est optiquement isotrope. Dans les pièces polycristallines réelles, cependant, les champs de contrainte, inclusions, pellicules d’oxyde et limites rugueuses peuvent produire une fuite faible, un relief de bord ou un contraste tacheté. Ces effets ne sont pas de la biréfringence au sens minéralogique habituel ; ce sont des signes d’imperfection, de contrainte et de structure des limites.
Couleur, Films de Surface et Stabilité
Le silicium polycristallin frais est généralement gris argenté, gris acier ou gris canon. Les particules fines et les morceaux rugueux peuvent paraître plus foncés car leurs surfaces diffusent et absorbent plus la lumière. Les facettes polies ou fraîchement cassées peuvent briller comme un miroir sombre, tandis que les morceaux granulaires ou gravés montrent une surface plus douce et givrée.
Une fine couche native de dioxyde de silicium se forme facilement sur le silicium exposé. Les films d’oxyde très fins sont généralement peu visibles, mais les films thermiquement formés ou liés au procédé peuvent produire des couleurs d’interférence subtiles jaune paille, bleue, violette ou fumée. Dans les fragments de plaquettes, les revêtements et la texturation peuvent dominer la couleur visible plus que le silicium lui-même.
- Dopage : Un dopage important peut assombrir le matériau, augmenter l’absorption et modifier le comportement électrique.
- Défauts : Les dislocations, contraintes, inclusions et joints de grains peuvent réduire la clarté optique et ajouter une réflectivité tachetée.
- Films d’oxyde : De fines couches de SiO2 peuvent créer des teintes d’interférence atténuées, surtout sur les surfaces traitées ou chauffées.
- Rugosité de surface : Les surfaces gravées et granulaires paraissent plus satinées ; les faces de fracture lisses et les zones polies paraissent plus réfléchissantes.
Grain, Habitus et Textures Courantes
Le silicium polycristallin se lit mieux comme un enregistrement de croissance et de rupture : la nucléation, la compétition des grains, le refroidissement, la découpe, la gravure et la fracture laissent tous des traces visibles.
Morceaux fracturés
Les morceaux de polysilicium fracturés montrent souvent des facettes nettes, des courbes conchoïdales en forme de coquille et des plans en escalier qui traversent les limites de grains.
Matériau granulaire
Le polysilicium granulaire apparaît sous forme de petites particules arrondies ou angulaires avec un scintillement argenté-gris massif plutôt que de larges faces miroir.
Plaquettes multicristallines
Les morceaux de plaquettes sciées peuvent montrer des mosaïques de grains, des revêtements bleu-gris, la texture de surface et des bords droits liés au procédé.
Films colonnaires
Le poly-Si en couche mince peut croître en grains colonnaires. Les coupes transversales peuvent révéler la structure granulaire verticale et les stries de traitement.
Pyramides et puits gravés
La gravure chimique sélective peut exposer des plans cristallographiques, créant de petites pyramides, des puits triangulaires ou un relief en terrasses.
Peaux d'oxyde et de revêtement
L'oxyde natif, les oxydes de procédé, les couches de passivation et les revêtements antireflets peuvent modifier la couleur et la réflectivité de la surface.
Identification et ressemblances
La combinaison de dureté, faible densité pour sa surface d'aspect métallique, fracture conchoïdale cassante, comportement non magnétique et éclat métalloid gris du silicium polycristallin aide à le distinguer des matériaux courants similaires.
| Matériau | Pourquoi il peut être confondu | Distinctions utiles |
|---|---|---|
| Quartz | Le quartz est dur, peut être gris ou vitreux, et fait partie de l'histoire de la matière première siliceuse. | Le quartz est SiO2, généralement transparent à translucide, et ne possède pas l'éclat semi-conducteur argenté-gris du silicium. |
| Carbure de silicium | Le SiC peut être sombre, réfléchissant et d'aspect industriel. | Le carbure de silicium est beaucoup plus dur, souvent plus irisé, et a une densité plus élevée proche de 3,2 g/cm³. |
| Hématite | L'hématite peut présenter un éclat métallique gris. | L'hématite est beaucoup plus dense et donne une trace rougeâtre ; le silicium est plus léger et ne laisse généralement qu'une trace grise difficilement visible. |
| Galène | La galène a des faces métalliques brillantes. | La galène est très dense et présente une clivage cubique, contrairement au silicium plus léger et à la fracture en forme de coquille. |
| Scorie industrielle | Certaines scories sont grises, vitreuses, d'aspect métallique ou fracturées. | La scorie contient souvent des bulles, des textures d'écoulement, des couleurs mélangées et une composition irrégulière plutôt que des mosaïques de grains de silicium cristallin. |
| Graphite ou matériau riche en carbone | Les fragments gris foncé peuvent paraître métalliques ou satinés. | Le graphite est beaucoup plus tendre et marque facilement le papier ; le silicium est dur, cassant et plus tranchant lorsqu'il est cassé. |
Les tests destructifs sont rarement nécessaires pour les pièces éducatives ou d'exposition préparées. Le poids, l'éclat, la fracture, le comportement à la dureté et le contexte de provenance connu fournissent généralement suffisamment d'informations pour une identification pratique.
Pourquoi ces propriétés sont importantes
Les propriétés physiques et optiques du silicium polycristallin ne sont pas seulement des caractéristiques d'identification ; elles expliquent pourquoi le silicium est devenu central dans le photovoltaïque, la microélectronique, l'optique infrarouge et les dispositifs photoniques.
Photovoltaïque
La bande interdite du silicium lui permet d'absorber une grande partie du spectre solaire et de convertir la lumière en courant électrique. Les joints de grains dans les cellules multicristallines peuvent influencer la durée de vie des porteurs et l'efficacité.
Texturation de surface
Les pyramides gravées et les microstructures associées réduisent la réflexion et augmentent la capture de lumière, notamment sur les surfaces de plaquettes utilisées pour les cellules solaires.
Optique infrarouge
Le silicium poli peut transmettre certaines longueurs d'onde infrarouges et possède un indice de réfraction élevé, ce qui le rend utile pour des lentilles spécialisées, des fenêtres et des composants de détection.
Électronique à couches minces
Les films poly-Si sont utilisés lorsqu'une couche semi-conductrice cristalline contrôlée est nécessaire sans exiger une structure complète de plaquette monocristalline.
Observation et photographie
Le silicium polycristallin s'observe mieux avec une lumière directionnelle. Une lumière diffuse large révèle la forme générale, tandis qu'une lumière rasante basse révèle les marches, les joints de grains, les motifs de gravure en terrasses et la différence entre les facettes miroir et les surfaces satinées.
- Utilisez une lumière rasante : un éclairage latéral bas montre les marches conchoïdales, les marques de scie, les micro-pyramides et le relief des joints de grains.
- Faites pivoter lentement : les grains adjacents s'éclaircissent et s'assombrissent indépendamment selon l'angle, révélant la mosaïque polycristalline.
- Utilisez des fonds neutres : des fonds gris mat, bleu foncé ou noir séparent le silicium gris argenté de l'éblouissement.
- Montrez les bords en toute sécurité : les vues sur les bords révèlent l'épaisseur et le type de fracture, mais les chutes fines de plaquettes et les éclats doivent être soutenus.
- Évitez les contrastes exagérés : une lumière trop forte peut transformer les détails informatifs de surface en reflets blancs surexposés.
Manipulation et entretien
Les fragments de silicium finis sont stables dans des conditions intérieures ordinaires. Les principaux risques sont mécaniques plutôt que chimiques : bords tranchants, fractures fragiles, fines éclats et poussière générés par la coupe ou l'abrasion.
Bords tranchants
Le silicium cassé peut se comporter comme du silex ou du verre. Stockez les éclats de manière à ce qu'ils ne puissent pas couper les emballages, la peau ou les spécimens voisins.
Pas d'abrasion non contrôlée
Ne pas broyer, scier, percer ou abraser des fragments de silicium en dehors des contrôles techniques appropriés. Les pièces finies sont bien plus sûres que la poussière ou les éclats produits par l'usinage.
Nettoyage doux
Utilisez un chiffon en microfibre propre pour les empreintes digitales et une brosse douce ou une poire soufflante pour la poussière. Évitez les produits chimiques ménagers agressifs, surtout sur les pièces de plaquettes revêtues.
Fragments de plaquettes
Les plaquettes fines peuvent se casser facilement et peuvent avoir des revêtements fragiles ou des surfaces texturées. Stockez-les à plat, séparées et à l’abri des grains abrasifs.
Questions fréquemment posées
Le silicium polycristallin est-il un minéral ?
Non. Le silicium polycristallin commercial est une forme manufacturée de silicium élémentaire. Sa matière première peut commencer comme silice naturelle ou quartz, mais le matériau fini est réduit industriellement, purifié, déposé, coulé ou transformé.
Pourquoi a-t-il un aspect métallique si le silicium n’est pas un métal ?
Le silicium a un indice de réfraction élevé et absorbe fortement la lumière visible, donc les faces lisses réfléchissent avec un éclat métallique gris argenté. Chimiquement et électroniquement, cependant, c’est un semi-conducteur métalloïde.
Pourquoi la surface semble-t-elle granuleuse ou en mosaïque ?
Chaque grain cristallin réfléchit la lumière selon une orientation différente. Lorsque la pièce est inclinée, les grains voisins s’éclaircissent et s’assombrissent indépendamment, créant un effet de patchwork ou givré.
La lumière peut-elle traverser le silicium ?
La lumière visible ne traverse pas le silicium massif ordinaire, mais le silicium poli peut transmettre certaines longueurs d’onde infrarouges au-delà du seuil de la bande interdite. Le dopage, l’épaisseur, les défauts et la finition de surface affectent fortement la transmission.
Quelle est la différence entre silicium, silice et silicone ?
Le silicium est l’élément Si. La silice est du dioxyde de silicium, SiO2, que l’on trouve dans le quartz, le sable et de nombreux verres. Le silicone est une famille de polymères contenant du silicium utilisés dans les mastics, matériaux flexibles, ustensiles de cuisine et dispositifs médicaux.
Le silicium polycristallin est-il sûr à manipuler ?
Les pièces finies peuvent être manipulées avec un soin ordinaire, mais les bords cassés peuvent être tranchants. Évitez toute activité produisant de la poussière ou des éclats, et gardez les fines éclisses ou fragments de plaquettes protégés.
