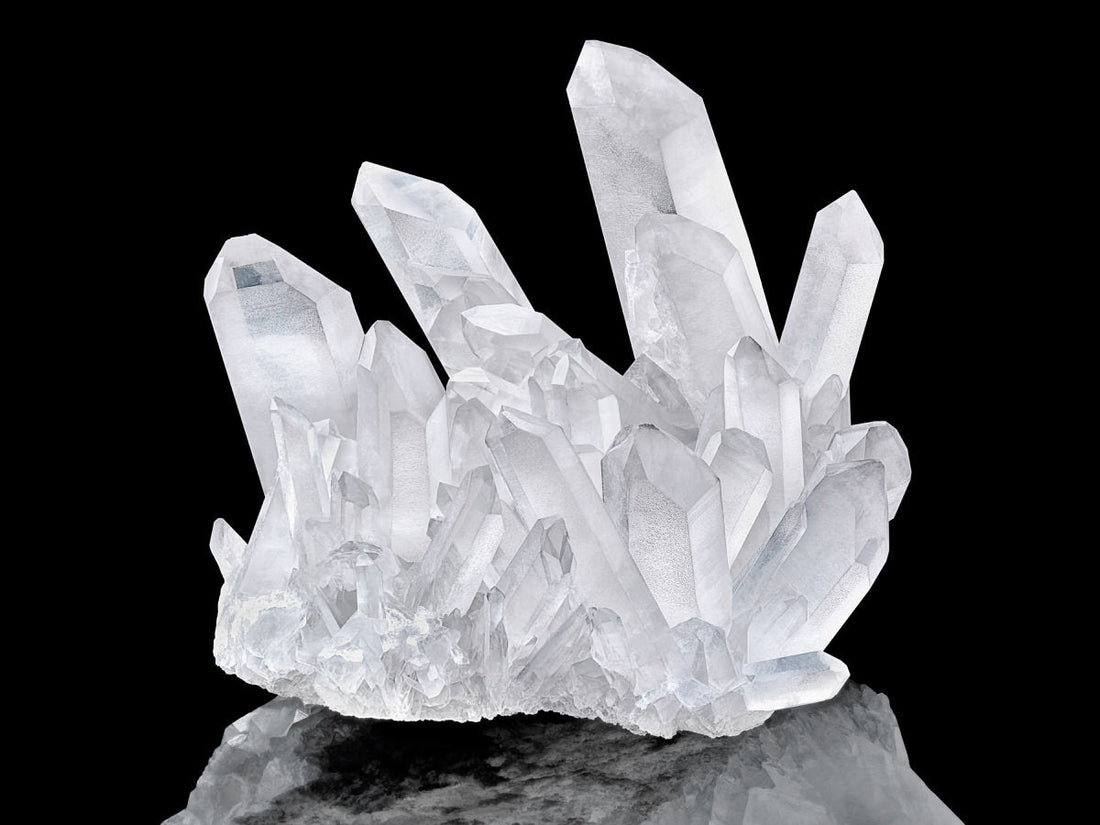

石英
Linas Juozėnas共有する
石英：結晶構造、色、深い時間、精度
石英は地球上で最も豊富で多様な鉱物の一つです。透明なロッククリスタル、紫色のアメジスト、煙色の茶色柱状体、黄色のシトリン、乳白色の塊、バラ色の集合体、複雑な双晶形態として結晶化します。微視的なスケールでは玉髄、瑪瑙、ジャスパー、チャート、燧石を形成します。手性結晶を生み出す非中心対称構造は石英を圧電性にし、精密にカットされた合成結晶は時計、計器、通信機器、電子回路の調整に使われます。
クイックファクト
石英は二酸化ケイ素の結晶形態で、大陸地殻を特徴づける鉱物の一つです。そのなじみ深い六角形の外形は、真の六方晶系ではなく三方晶構造の外的表現です。石英ファミリーには、手に持てるほど大きな単結晶や、成分繊維を拡大や回折で識別する必要がある微結晶集合体が含まれます。
| 用語 | 意味 | 重要な区別 |
|---|---|---|
| クォーツ | 結晶性鉱物種SiO2 通常の表面条件下で三方対称性を持ちます。 | この用語はすべてのシリカ含有ガラス、岩石、合成シリカ製品に使うべきではありません。 |
| ロッククリスタル | 無色で透明な大型結晶性クォーツ。 | それはダイヤモンド、ガラス、トパーズ、無色サファイアではなくクォーツです。 |
| カルセドニー | クォーツを主体とし、モガナイトや微細な空隙を含む緻密な繊維状集合体。 | これはシリカの構造的な変種であり、単一の透明なクォーツ結晶ではありません。 |
| めのう | 縞模様、要塞状パターン、管状構造、目状模様、またはその他の組織化されたシリカ層を示すカルセドニー。 | アゲートは主に構造と縞模様によって定義され、単一の色によるものではありません。 |
| ジャスパー | 不透明で一般的に色付きの微結晶シリカで、多量の微細な包有物や色素を含みます。 | 商業的な用途は広範で、ジャスパーとして販売される石の中にはかなりの非クォーツ成分を含むものもあります。 |
| クォーツァイト | 主に相互に絡み合ったクォーツ粒子からなる変成岩。 | クォーツァイトは岩石であり、クォーツは鉱物です。 |
| 融解石英 | 高純度シリカを溶融または合成して作られた非晶質シリカガラス。 | 結晶性クォーツの対称性を欠くため、圧電結晶としての性質はありません。 |
| 合成クォーツ | 人為的に制御された水熱法で成長させた結晶性クォーツ。 | 化学組成と構造はクォーツですが、地質起源ではなく実験室で作られたものです。 |
| ハーキマー“ダイヤモンド” | ニューヨークのドロマイト洞穴から産出される、異常に透明で一般的に両端が尖ったクォーツ結晶の商業名および産地名。 | それはダイヤモンドではなくクォーツです。 |
アイデンティティとシリカファミリー
クォーツは二酸化ケイ素の一つの構造配置です。各ケイ素原子は四面体の中で4つの酸素原子と配位し、すべての酸素は隣接する四面体間で共有されています。その結果できる三次元の骨格は強固で、通常の条件下で化学的に耐久性があり、温度や圧力の変化に応じていくつかの異なる構造をとることができます。
クォーツはより広いSiOのファミリーに属します2 多形体。トリディマイトとクリストバライトは適切な圧力条件下で高温で優勢です。コーサイトとスティショバイトは高圧下で形成され、隕石衝突や地球深部の過程の重要な証拠です。モガナイトは単斜晶系のシリカ多形体で、カルセドニー中の石英と共生することが多いです。
地表では、低温のα-石英がよく知られた安定した結晶形態です。その豊富さはシリコンと酸素の広範な存在と、石英の化学的風化に対する耐性を反映しています。長石や他のケイ酸塩は粘土に分解されることがありますが、石英粒子は侵食、輸送、埋没、変成の繰り返しに耐えます。
大結晶石英
個々の結晶や互いに結合した粒子は直接認識できる大きさです。ロッククリスタル、アメジスト、シトリン、スモーキークォーツ、多くのペグマタイト塊がここに含まれます。
微結晶質シリカ
カルセドニーは微細な繊維状石英と可変のモガナイト、空隙、水、包有物を含みます。その質感は蝋のような光沢と強い貝殻状破断を生み出します。
粒状微結晶石英
ジャスパー、チャート、および関連物質は微細なシリカ粒子、顔料、粘土、酸化鉄、化石、その他の成分が絡み合っています。
シリカの多形体
トリディマイト、クリストバライト、コーサイト、スティショバイト、モガナイトは同じ化学組成を持ちながら、シリコンと酸素の配列が異なります。
シリカガラス
天然の黒曜石や人工の融解シリカは結晶性ではなく非晶質です。同じ化学組成でも石英とは異なります。
石英を含む岩石
花崗岩、砂岩、石英岩、片麻岩、片岩、流紋岩、ペグマタイト、熱水脈はすべて石英を含むことがありますが、それ自体が鉱物の変種ではありません。
結晶構造、手性、およびα–β転移
石英の四面体フレームワークはらせん状にねじれています。この構造は左手型と右手型の両方で現れ、石英にキラリティ、光学回転、特徴的な双晶、圧電特性をもたらします。
- シリコン-酸素四面体各シリコンは4つの酸素原子に囲まれ、各酸素は隣接する2つの四面体をつなげています。
- らせん状の配列結晶学的なc軸に沿って、ねじれたパターンを形成しています。
- 左手型と右手型の石英この2つの構造形態は鏡像関係にあり、偏光を逆方向に回転させます。
- 対称中心なし非中心対称構造は、応力が加わると圧電応答を可能にします。
- 三方対称性おなじみの六角柱は三重の内部対称性の形態的表現である。
- 光学活性石英は偏光面を回転させる性質があり、鉱物学的および光学的検査に利用される。
α-石英
通常の地表条件下で安定な低温形態。三方対称性を持ち、ほとんどの鉱物標本や宝石がこの形態である。
β-石英
大気圧下で約573℃以上で安定な高対称性の形態。冷却時にα-石英に変態し、高温で形成された外形を通常保持する。
変態ひずみ
α–β転移は格子寸法を変化させる。転移を通じて石英を加熱すると、特に包有物、双晶、拘束された物質で応力や破損が生じることがある。
偽形輪郭
一部の結晶は現在の内部構造がα-石英であっても、かつてのβ-石英の外形を保持している。
石英の形成方法
石英はシリカが十分に濃縮され、環境条件が石英構造を支持するときに結晶化する。マグマから直接成長したり、高温水から結晶化したり、堆積空隙を充填したり、初期鉱物を置換したり、変成作用中に再結晶したり、空洞内で微細な繊維として沈殿したりする。
- 火成結晶花崗岩、流紋岩、ペグマタイトおよび関連火成岩のシリカ豊富な溶融物から石英が発達する。
- 熱水脈高温の水性流体が溶解したシリカを割れ目に運び、温度、圧力、化学組成の変化により結晶を沈殿させる。
- ジオードと空洞シリカが空隙に入り、カルセドニー、瑪瑙、ドゥルージー石英、アメジスト、方解石、その他の鉱物を段階的に沈殿させる。
- 堆積セメント石英の成長が砂粒子を結びつけ、埋没や成岩作用中に空隙を減少させる。
- 置換シリカは木材、貝殻、骨、蒸発岩の結晶、初期の鉱物を充填または置換して保存できる。
- 変成再結晶熱、圧力、変形、流体の移動により、石英脈、相互に絡み合う粒子、リボン状構造、動的再結晶組織が生成される。
シリカが利用可能になる
風化、マグマの分化、初期のシリカの溶解、火山ガラスの変質、鉱物反応によりシリコンが溶融物や流体中に放出される。
溶融物または水が成分を運ぶ
シリカはマグマ、熱水割れ目、地下水、堆積物の孔隙、変成流体経路を通って移動する。
核生成が始まる
石英は空洞壁、種結晶、鉱物粒子、割れ目面、または以前のシリカ層に付着する。
結晶面は空間を競い合う
開いた空洞は柱状面と終端を許し、混み合った岩石は相互に絡み合う粒子、繊維状カルセドニー、または塊状石英を生じます。
不純物と欠陥が色を作る
鉄、アルミニウム、照射、包有物、構造欠陥がアメジスト、スモーキー、シトリン、ローズなどの外観を形成または変化させます。
後の出来事が結晶を変化させる
破砕、再癒合、溶解、被覆、双晶、照射、変成、風化、再流体流入がさらなる歴史を加えます。
ペグマタイト
後期花崗岩系は、長石、雲母、トルマリン、ベリル、スポジュメン、リン酸塩鉱物とともに非常に大きな石英塊を生成することがあります。
火山空洞
玄武岩や流紋岩の空洞は、カルセドニー、アゲート、アメジスト、方解石、ゼオライト、後の石英結晶を受け入れることがあります。
アルパイン裂け目
変成岩の開いた割れ目は、流体循環と隆起中に透明、スモーキー、クロライト含有、セプター、またはねじれた石英を成長させることがあります。
堆積置換
シリカは化石を保存し、チャートの結節を形成し、蒸発岩の結晶を置換し、砂岩をセメント化できます。
結晶の形態、条線、双晶
石英の一般的な尖った柱状は構造の一表現に過ぎません。成長速度、温度、流体の化学組成、利用可能な空間、双晶、溶解、繰り返しの被覆により、セプター、アーティチョーク形態、ドゥルーズ、骨格結晶、先細りの形態、ねじれたグウィンデル、複雑な集合体が生じます。
ドフィネ双晶
c軸周りに60度回転する貫入双晶。共成長した個体は同じ手性を持ち、光学的検査なしでは双晶境界が見えないことがあります。
ブラジル双晶
左手型と右手型の石英の共成長。アメジストによく見られる細かく繰り返されるブラジル法則の双晶は、偏光下で特徴的な模様を作り出すことがあります。
日本法双晶
約84.5度で広いV字に二つの結晶が接する接触双晶。完全な例は非常に特徴的である。
柱面の条線
細かい水平成長線は一般的に柱面を横切る。それらの連続性と終端との関係は、天然成長と研磨傷を区別するのに役立つ。
ファントム成長
新たなクォーツ成長が鉱物の塵、クロライト、赤鉄鉱、または流体を以前の表面に沿って閉じ込めた後、以前の結晶輪郭が見えるままである。
エッチングおよび溶解した形態
後の流体は面を腐食し、三角形の穴を作り、双晶領域を露出させ、または深く彫刻された骨格状の表面を残すことがある。
| 観察された形態 | 成長の解釈 | 調べるべきこと |
|---|---|---|
| 完全な終端を持つ透明な柱面 | 開放空洞空間への制限のない成長。 | 付着点、柱面条線、終端面、包有物、再癒合した亀裂。 |
| 両端結晶 | 流体で満たされた空洞内での限定的な付着または発達を伴う成長。 | 両端が天然か修復済みか研磨済みか人工的に再切断されたか。 |
| セプター結晶 | 後の流体段階が古い茎の上に広い頭部を成長させた。 | 色の境界、包有面、世代間の腐食、付着の連続性。 |
| ファントム | 成長の一時停止または変化により、以前の結晶表面に痕跡が残る。 | 輪郭が内部全体でクォーツ面に沿っているか、単一の表面だけか。 |
| グインデル | 関連する亜個体の繰り返し成長が一貫したねじれを生み出す。 | 自然接触、アルプス式の裂け目マトリックス、修復、連続した結晶学的配向。 |
| ドゥルージ被覆 | 多くの密集した核が以前の表面を越えて成長した。 | 基質鉱物、結晶サイズ、コーティングの順序、染色された表面、壊れやすい終端。 |
| アーティチョークまたは発芽状の形態 | 平行または放射状の亜個体が急速または繰り返し成長中に競合する。 | ユニット間の継ぎ目、色のゾーニング、溶解、後の被覆成長。 |
大型結晶クォーツの品種
ほとんどの名前の付いた結晶品種は、異なる基本的なクォーツの化学組成ではなく、色、包有物、または成長構造によって定義される。外観は天然、処理済み、合成、または天然素材と後の強化の組み合わせであることがある。
ロッククリスタル
無色透明の石英。良質なものは幻影、流体包有物、ルチル、トルマリン、クロライト、炭化水素、内部虹を含むことがある。
アメジスト
淡いライラックから濃い紫までの紫色の石英。色は一般的にセクター状に帯状または結晶の先端や菱面体成長領域に集中。
シトリン
黄色、黄金色、またはオレンジ色の石英。天然色は鉄関連の欠陥に関連し、多くの市販品はアメジストから加熱によって色が変化したもの。
スモーキークォーツ
放射線がアルミニウム関連の欠陥と相互作用して生成される灰褐色からほぼ黒色の石英。非常に暗いものは伝統的にモリオンと呼ばれる。
ローズクォーツ
一般的に塊状で半透明、柔らかなピンク色。微細な繊維状包有物が光を散乱し、適切に配向されたカボションで星状光を生じることがある。
透明なピンク石英
通常の塊状ローズクォーツとは異なる色のメカニズムを持ち、光に対してより敏感なことがある希少な結晶形成ピンク素材。
アメトリン
一つの結晶内に明確なアメジストとシトリンのゾーンを含む石英。天然例は対照的な鉄関連の色状態を保持する成長と熱履歴が必要。
プラシオライト
限られた条件で自然に生成されるか、特定のアメジストを加熱して作られる緑色の石英。緑色カルセドニー、プラセ、染色石英と混同してはならない。
ミルキークォーツ
豊富な微細な流体包有物、亀裂、またはその他の光散乱特徴を含む白色半透明の石英。
ブルークォーツ
分散した鉱物包有物、散乱、構造的な相互成長によって主に青または青灰色に見える石英で、単一の普遍的な微量元素の色中心によるものではない。
ルチル入り石英
針状のルチルを含む透明から半透明の石英で、一般的に金色、銅色、赤みがかった色、または暗色。
アベンチュリン石英
反射性の薄片を含む塊状の石英で、アベンチュレッセンスを生じる。一般的にクロム含有雲母による緑色や鉄分豊富な包有物によるオレンジ褐色。
カルセドニー、めのう、ジャスパー、チャート、フリント
石英族の微細結晶枝で、装飾石の中で最も多様な模様を含む。繊維や微細な粒子が帯状、結節、殻状、化石、偽形、角礫岩、堆積層に組み合わさり、単一の透明な石英結晶とは異なる挙動を示す。
カルセドニー
繊維状の微結晶シリカの集合体で、一般的に半透明で蝋のような光沢を持つ。青、白、灰色、ラベンダー、ピンク、無色の形態がある。
めのう
空洞、亀裂、結節、置換構造に堆積した縞めのう。要塞模様、目模様、管状模様、苔状模様、羽状模様、水線模様など、さまざまな内部配列を表す。
ジャスパー
鉄酸化物、粘土、有機物、火山性物質、その他の微細包有物によって色づけされた不透明な微結晶質シリカ。チャートや混合岩との商業的境界は広い。
カーネリアンとサード
主に微細に分散した鉄化合物とその酸化状態によって色づけされたオレンジ、赤、赤褐色、または茶色のカルセドニー。
クリソプレーズとプラセ
クリソプレーズはニッケル色の緑色カルセドニー。プラセは鉱物包有物によって色づけされた緑色のクォーツまたはカルセドニーの広い用語。
チャートとフリント
密な堆積性微結晶質シリカで、通常は結節や層として形成される。優れた貝殻状破断面により、石器技術の中心的素材となった。
| 素材 | 外観または構造の定義 | 重要な注意点 |
|---|---|---|
| ブルーカルセドニー | 半透明の淡青色から灰青色の繊維状シリカ。 | 色は天然、染色、散乱や包有物の影響を受けることがある。 |
| オニキス | 伝統的に直線的で平行な対照的なカルセドニーの縞模様。 | 「オニキス」は縞状方解石や染色された黒いカルセドニーにも広く誤用されている。 |
| モスアゲート | 枝分かれ状、繊維状、苔状の鉱物包有物を持つ半透明のカルセドニー。 | アゲートの名前があっても目に見える縞模様がほとんどないか全くないことがある。 |
| プルームアゲート | カルセドニー内の羽毛状または房状の包有物。 | 羽状の模様は鉱物の成長や色素であり、保存された植物ではない。 |
| ファイアアゲート | 薄い酸化鉄層を持つ房状カルセドニーで、虹色の干渉色を生じる。 | 効果は層状構造にあり、カット時に慎重に露出させる必要がある。 |
| ピクチャージャスパー | 縞模様や包有物が風景に似た不透明なパターン状シリカ。 | 画像は解釈的であり、特定の地質学的産地を示すものではない。 |
| ブラッドストーン | 赤い酸化鉄斑点を持つ濃緑色のカルセドニーまたはジャスパー。 | 商業用素材は透明度や鉱物組成にばらつきがある。 |
| 珪化木 | カルセドニー、クォーツ、オパール、その他の鉱物によって保存された木材の解剖学的構造。 | 単純なクォーツの色変種ではなく、化石の複合体である。 |
色、ゾーニング、包有物、光学効果
純粋なクォーツは無色。微量元素、構造欠陥、照射、微細な包有物や鉱物粒子が光の吸収や散乱を変化させることで天然の色が生じる。したがって、見た目が似ていても異なるメカニズムで色が発生する。
| 外観 | 主な原因 | 解釈には注意が必要 |
|---|---|---|
| 紫色のアメジスト | 照射により変化した鉄関連の欠陥で、通常はセクターゾーニングを伴う。 | 加熱により紫色が変化または消失することがあり、合成アメジストは類似のゾーニングを再現できる。 |
| 黄色からオレンジのシトリン | 鉄関連のカラ―センターまたは熱処理されたアメジスト関連の素材。 | 天然と処理されたシトリンは見た目が重なることがある。 |
| 茶色から黒のスモーキークォーツ | アルミニウム関連の欠陥と相互作用する照射。 | 色は自然または人工的に誘発されることがあり、一部の放射線処理された材料は異常に暗い。 |
| 塊状ローズクォーツ | デュモルティエライト様相に関連する顕微鏡的繊維状内包物。 | 原因は透明なピンク石英とは異なる。 |
| 緑色プラシオライト | 特定の鉄関連状態は自然発生または適切なアメジストの加熱によって生じる。 | 多くの市販品は熱処理されている。 |
| 乳白色 | 豊富な顕微鏡的流体内包物、亀裂、鉱物粒子。 | 乳白色は成長関連、亀裂関連、または風化によって生じることがある。 |
| 青色または青灰色 | 微細な内包物、散乱、共成長、またはまれに特定の欠陥構造。 | 「ブルークォーツ」はいくつかの異なる材料を指す。 |
| 緑色アベンチュリン | 反射性のクロム含有雲母または関連する薄片。 | 銅粒子を含む緑色ガラスは人工の模造品。 |
| 内部虹彩 | 薄い亀裂、修復された割れ目、流体膜による干渉。 | 亀裂は自然発生、誘発、充填、または意図的に作られたものがある。 |
| スター効果またはキャッツアイ効果 | 適切にカットされたドームから反射する配向ルチルや他の繊維状内包物。 | 効果は配向に依存し、方向性のある光の下でなければ弱いことがある。 |
ルチル針状結晶
金色、赤、銅色、茶色、または暗色の針状結晶が単独または密集したスプレー状に結晶を横切ることがある。その分布は初期鉱物相の周囲での成長を記録する。
トルマリン内包物
黒いショールの棒状・針状結晶は強い対比を生むトルマリン入り石英を作る。緑、青、多色のトルマリンも見られる。
クロライトファントム
緑色のクロライトは初期の結晶面を示したり、景観的な内包物を形成したり、後の透明石英成長前に表面を覆うことがある。
赤鉄鉱と褐鉄鉱
赤色の薄片、金色の繊維、茶色のスプレー、鉄分豊富な膜は鮮やかな内包石英や色付き玉髄、ジャスパーを生み出すことがある。
流体包有物
顕微鏡的空洞には液体、気体、溶解塩類、娘結晶、石油、二酸化炭素、または複数の相が共存することがある。
ファントムとゾーニング
連続成長面は流体の化学組成、色、浮遊鉱物塵、結晶化の中断の変化を保存する。
物理的、光学的、熱的特性
参照値は比較的純粋な結晶石英を示す。玉髄、含有物の多い材料、合成石英、コーティング、充填物、母岩、混合鉱物岩石は異なる実用的挙動を示すことがある。
| 特性 | 典型的な値または挙動 | 実用的意義 |
|---|---|---|
| 化学組成 | SiO2. | 多くの一般的な化学物質に強い耐性を示すが、フッ化水素酸や強アルカリ性の高温条件には耐えない。 |
| 結晶系 | α-石英は三方晶系。 | おなじみの柱状形態、キラリティ、双晶、単軸光学挙動を示す。 |
| 硬度 | モース硬度7。 | クォーツは普通の窓ガラスやほとんどの軟らかい宝石を傷つけますが、トパーズ、コランダム、ダイヤモンドには傷つけられます。 |
| 比重 | 約2.65。 | クォーツを一部のガラス、トパーズ、長石、より密度の高い無色石から分離するのに有用です。 |
| 劈開 | 有用な劈開はなく、不明瞭な菱面体状の分離が起こることがあります。 | 破損は通常、完全な繰り返し劈開面よりも亀裂、内包物、粒界、衝撃に沿って起こります。 |
| 破断面 | 貝殻状から不均一。 | 新しい欠片は非常に鋭く、割れたガラスのように見えます。 |
| 靭性 | もろい。 | 中程度の硬度は欠けた先端、打撲したファセットの接合部、衝撃による亀裂を防ぎません。 |
| 光沢 | 結晶ではガラス光沢、微結晶集合体では蝋状から鈍い光沢。 | 光沢の違いは質感、処理、風化、混合鉱物相を明らかにするのに役立ちます。 |
| 屈折率 | nω 約1.544; nε 約1.553。 | 適切に研磨またはファセットカットされた材料の宝石学的識別に有用です。 |
| 複屈折 | 約0.009です。 | ファセットのエッジの二重像は厚い石を通して見えることがありますが、向きや内包物が観察に影響します。 |
| 光学的性質 | 単軸性陽性。 | 単結晶における診断的な偏光挙動を提供します。 |
| 光学活性 | 構造の手性に応じて偏光を回転させます。 | 結晶学、光学機器、双晶構造の識別に関連します。 |
| 褐色効果（多色性） | ロッククリスタルには蛍光はなく、いくつかの有色品種では弱いから明瞭まであります。 | アメジストは赤紫色や青紫色の方向性を示すことがありますが、スモーキーやシトリンの効果は通常より控えめです。 |
| 蛍光 | 変動が大きく、一般的には診断には使えません。 | 内包物、油、樹脂、染料、接着剤、コーティングはクォーツ本体とは異なる蛍光を示すことがあります。 |
| 圧電効果 | 機械的応力は電気分極を生み、印加電圧は変形を引き起こします。 | 精密な発振器、フィルター、トランスデューサー、周波数標準を支えます。 |
| α–β転移 | 大気圧下で約573℃です。 | 遷移を通じて急激な加熱や冷却は内部応力を生み、亀裂を引き起こすことがあります。 |
| 熱膨張 | 異方性で温度依存性があります。 | 内包物がある、亀裂がある、コーティングされている、または装着されたクォーツは加熱に対して不均一に反応することがあります。 |
硬い表面
クォーツは強い研磨が可能で、方解石、蛍石、アパタイト、長石よりも日常的な傷に強いです。
もろい内部
鋭い衝撃は、鉱物の硬度にもかかわらず、終端部を欠けさせたり、癒合した亀裂を開いたり、内包物を外したりすることがあります。
集合体の靭性
細かく絡み合ったカルセドニーは、大きな単結晶よりも実際には丈夫なことがありますが、空洞、帯状構造、風化は依然として重要です。
熱感受性は異なります。
クォーツの格子は通常の温度では耐久性がありますが、色中心、亀裂、内包物、充填物、コーティングは結晶が溶ける前に変化することがあります。
圧電性、発振器、光学、工業用石英
石英は鉱物学と現代計測を結びつけます。応力が非中心対称構造内の正負電荷をわずかに移動させると電気信号が現れ、電圧をかけると逆に制御された機械的変形が生じます。
結晶格子から安定周波数へ
薄い石英素子は慎重に選ばれた配向でカットされ、電子回路に接続されます。交流電圧により素子は自然共振周波数で振動し、その寸法、カット、温度特性、取り付け、回路が周波数の精度を決定します。
- 時計一般的な時計の共振器は32,768ヘルツで振動し、デジタル回路が信号を1秒間隔に分割します。
- 通信石英共振器とフィルターはラジオ、送信機、受信機、ネットワーク機器で周波数の選択と安定化に役立ちます。
- センサー石英は天秤、厚さモニター、加速度計、分析機器で質量、力、圧力、振動に反応します。
- 超音波圧電素子は電気エネルギーを機械的振動に、またその逆に変換します。
- 光学部品結晶石英は複屈折、光学回転、透明性、熱性能が求められる用途に使われます。
- 高純度シリカ優れた石英原料は融解シリカ、半導体シリコン、特殊ガラス、高度工業材料を支えます。
なぜ合成石英が電子機器で主流なのか
水熱成長は配向制御、欠陥密度の低減、化学組成の一貫性、予測可能な性能を持つ大きな結晶を生産します。
シードプレートが配向を確立
薄い石英スライスが新しい結晶の成長を導き、製造者は特定の共振器カットに適した材料を生産できます。
カット角度が挙動を制御
ATカット、BTカット、チューニングフォーク型などの形状は、周波数、温度応答、振動モード、装置サイズのバランスを取ります。
融解シリカは異なります
融解石英ガラスは貴重な光学的・熱的特性を持ちますが、石英の圧電性に必要な秩序だった結晶構造は持ちません。
拡大した石英
拡大により成長構造と損傷、天然包有物と処理包有物を区別できます。ルーペでは結晶面、ピット、コーティング、充填物、大きな包有物が見え、偏光や実験室の画像では双晶、ひずみ、ゾーニング、シードプレート、微細な成長特徴が明らかになります。
成長ゾーニング
直線状、角ばった形、シェブロン形、またはセクター形のゾーンは結晶面に沿っており、色の変化、微量元素の化学組成、または成長速度の変化を記録します。
流体包有物
小さな空洞には一つ以上の流体相、気泡、塩の結晶、石油、二酸化炭素が含まれていることがあります。
ネガティブクリスタル
流体充填空洞はクォーツ母体の輪郭を取り、内側に向かう小さな結晶のような角ばった形状を作ることがあります。
癒合割れ目
小さな内包物の跡や反射面は、後のクォーツ成長中に部分的に再封された割れ目を示します。
繊維状内包物
ルチル、トルマリン、デュモルチエライト関連繊維、アンフィボール、ゲーサイト、その他の鉱物が針状、雲状、星状、キャッツアイ効果を作り出すことがあります。
ファントム面
鉱物の粉塵や色は以前の終端を示し、後のクォーツ内部に初期段階の形状を保存します。
ブラジル法双晶パターン
交差偏光器や特殊な浸漬検査の下で、左右交互のドメインが診断パターンを生み出すことがあります。
シードと成長境界
合成クォーツは、配向したシードプレート、境界、パンくずのような内包物、または水熱製造に関連した成長ゾーニングを示すことがあります。
コーティングと充填
ファセットのエッジに集中した色、表面膜を通る傷、閉じ込められた気泡、フラッシュ効果、割れ目の光沢のある物質は処理を示すことがあります。
非破壊検査の順序
マトリックス、裏面、ドリル穴、接合部、天然接触面、残存ラベルを含む全体の標本から始めます。次に通常光から方向性光、透過光、偏光、紫外線検査へと進みます。
- 物体の形状を識別する天然結晶、研磨された自由形状、カボション、ビーズ、ファセット石、ジオード、集合体、複合体、コーティングされた装飾物を区別します。
- 面の形状を観察する天然の柱面や終端面は互いに、また結晶軸に一貫して関連しているべきです。
- 一つの光源の下で回転させる傷、研磨の引きずり、割れ目のような反射、コーティングの境界、キャッツアイ効果、動く内部の虹に注意してください。
- 透過光を使用するバックライトは色のゾーニング、割れ目、シードプレート、ファントム、気泡、充填物、厚さの変化を明らかにします。
- ドリル穴やエッジを検査する染料、コーティング、樹脂、研磨剤、割れ目の充填は、主面から離れた部分でより見えやすくなります。
- 表面と裏面を比較する天然の内包物やゾーニングは、片面だけでなく物体全体を一貫して通過しているべきです。
- 偏光を使用するひずみ、双晶、光学的挙動、集合体のテクスチャーが透明な素材で見えることがあります。
- 重要なケースはエスカレーションするラマン分光法、赤外線分析、顕微鏡検査、X線回折、化学分析により、不確かな種や処理を解明できます。
識別と一般的な類似品
クォーツの識別は硬度、有用な劈開の欠如、屈折挙動、比重、結晶習性、内包物、集合組織を組み合わせます。色だけでは信頼できません。なぜならガラス、長石、トパーズ、カルサイト、ベリル、コランダム、合成材料が視覚的に重なることがあるからです。
| 素材 | なぜクォーツに似るのか | 有用な区別点 |
|---|---|---|
| ガラス | 無色または有色の透明性、貝殻状割れ、ビーズ、ファセット石、成形された結晶ポイント。 | ガラスは非晶質で通常は軟らかく、単屈折性で、丸い気泡、流れ線、型の継ぎ目、繰り返しの製造形状を含むことがあります。 |
| カルサイト | 無色結晶、ジオード、ドリューズ、透明なファセット石。 | カルサイトははるかに軟らかく、完全な菱面体劈開、強い二重屈折、低密度、酸に敏感です。 |
| 長石 | 白、スモーキー、黄色、緑、ピンク、または無色の火成岩およびペグマタイト産の結晶。 | 長石はより軟らかく、通常2方向の劈開、双晶ラメラ、異なる屈折値を示します。 |
| トパーズ | 透明な無色、青、黄色、ピンク、または茶色の柱状結晶と宝石。 | トパーズはより硬く、かなり密度が高く、完全な基底劈開を持ち、光学特性が異なります。 |
| ベリル | 無色、黄色、緑、青、またはピンクの六角柱。 | ベリルは単軸性の陰性で、一般にクォーツのような終端形状を欠き、屈折率と密度が異なります。 |
| 無色サファイア | 強い耐久性を持つ透明なファセット石。 | コランダムははるかに硬く、密度が高く、屈折率が高く、単軸性の陰性です。 |
| フローライト | 紫、黄色、緑、または無色の結晶と彫刻品。 | フローライトはより軟らかく、完全な八面体劈開を持ち、一般的に立方体または八面体を形成し、単屈折性です。 |
| スカポライト | 黄色、紫、無色、またはスモーキーな透明宝石。 | スカポライトはより軟らかく、屈折挙動が異なり、より強い蛍光や特徴的な内包物を示すことがあります。 |
| プラスチックまたは樹脂 | 成形されたポイント、ビーズ、カボション、内包物、鮮やかな色。 | 低密度、簡単に引っかける、型の継ぎ目、気泡、触ると暖かい、ポリマー反応は製造品を示します。 |
| 染色カルセドニーまたはクォーツァイト | 強い緑、青、ピンク、紫、または黒の装飾材料。 | 染料はしばしば割れ目、孔、粒界、ドリル穴、擦り減った縁に集中します。 |
硬度
クォーツはモース硬度7の基準鉱物ですが、破壊的な引っかき試験は使い捨て可能な材料に限定すべきです。
結晶の形状
自然の柱面、菱面体の終端、水平の条線、双晶関係は、尖ったシルエットだけよりも強い証拠を提供します。
有用な劈開はありません
クォーツは一般的に繰り返しの滑らかな面に沿ってではなく、貝殻状に割れますが、割れ目が劈開の閃光を模倣することがあります。
光学的測定
屈折率、複屈折、光学符号、比重は、クォーツをいくつかの透明な類似品から区別します。
加熱、放射線照射、染色、コーティング、充填、合成クォーツ
クォーツは欠陥、微量元素、内包物、多孔質集合体構造に由来する色のため、いくつかの一般的な処理に反応します。処理は安定で広く受け入れられていますが、鉱物のアイデンティティとは別に扱い、判明している場合は開示すべきです。
| 介入 | 典型的な目的 | 可能な観察事項 | ケアの意味合い |
|---|---|---|---|
| 熱処理 | 組成と条件に応じてアメジストを黄色、オレンジ、茶色、緑、無色に変化させる。 | 先端に色が集中し、淡い基部にオレンジブラウンのゾーン、変化した内包物、産地に関連した処理パターン。 | さらなる高温を避け、処理が判明している場合は記録してください。 |
| 放射線照射 | スモーキー、黄緑、黒、その他の欠陥関連色を生成または深める。 | 異常に飽和した色またはほぼ不透明な色、浸透の不均一、後の加熱処理。 | 一部の色は加熱や強い光で色あせたり変化したりすることがあります。 |
| 染色 | 多孔質カルセドニー、アゲート、クラックルクォーツ、ビーズ、彫刻に着色。 | 孔、亀裂、ドリル穴、帯状境界、摩耗したエッジに色が集中。 | 溶剤、漂白剤、長時間の浸漬、摩耗、強い光を避けてください。 |
| 金属または干渉コーティング | 「オーラ」、虹色、虹彩色、青、金色、多色の表面を作り出す。 | エッジの膜、色を通す傷、マトリックス全体の均一な被覆、欠けた部分の異なる色。 | 摩耗、超音波洗浄、再研磨、強い化学薬品から保護してください。 |
| 亀裂充填 | 見かけの透明度、表面の連続性、耐久性を向上させる。 | フラッシュ効果、気泡、亀裂内の光沢のある物質、異なる紫外線反応。 | 加熱、蒸気、超音波振動、溶剤、充填を乱す修理作業を避けてください。 |
| クラックル処理 | 無色のままか染料を吸収する密な亀裂ネットワークを作り出す。 | 放射状の内部亀裂、亀裂に集中した染料、耐久性の低下。 | 衝撃、熱衝撃、超音波洗浄から保護してください。 |
| 水熱合成 | 電子機器、光学、研究、宝石用のクォーツを生産。 | シードプレート、成長境界、特徴的な内包物、制御されたゾーニング、天然マトリックスの不在。 | 追加処理がない限り、天然クォーツと同様のケアが必要です。 |
| 複合構造 | クォーツをガラス、樹脂、裏打ち、金属膜、破片、または他の宝石と組み合わせたもの。 | 接合線、気泡、接合部に集中した色、不一致の光学特性、断続的な内包物。 | 浸漬、加熱、溶剤、曲げ、超音波洗浄を避けてください。 |
天然未処理クォーツ
色、内包物、亀裂、ゾーニングは地質学的プロセスによって形成されますが、カットや研磨によっても物体は変化します。
色処理された天然クォーツ
母岩は天然クォーツのままですが、加熱、放射線処理、染色、コーティング、充填により外観が変化しています。
合成クォーツ
結晶はクォーツの組成と構造を持ちますが、地質鉱床ではなく制御された熱水容器内で成長しました。
模造または複合体
ガラス、樹脂、コーティング材、組み合わせ層、再構成された破片は、連続したクォーツ結晶でなくてもクォーツを模倣することがあります。
古典的な産地と特徴的なクォーツの形態
クォーツは世界中に存在しますが、特定の地域は結晶の大きさ、透明度、色、形態、内包物、ジオード構造、歴史的重要性で特に評価されています。産地は外観だけで推測せず、文書で裏付けるべきです。
ブラジル、ミナスジェライス州
ロッククリスタル、スモーキークォーツ、アメジスト、シトリン関連物質、内包クォーツ、ペグマタイト結晶、研磨用原石の主要産地。
リオグランデ・ド・スル州とウルグアイ
南ブラジルとウルグアイの玄武岩ジオードは、アメジスト、アゲート、カルサイト、セラドナイト、ドゥルージークォーツを大型空洞系で産出します。
ヨーロッパアルプス
スイス、フランス、イタリア、オーストリアの裂け目は、ロッククリスタル、スモーキークォーツ、クロライトファントム、セプター、グインデル、および関連するアルパイン鉱物を産出します。
アメリカ合衆国アーカンソー州
ウアチタ地域の熱水脈は、透明な柱状クォーツクラスター、大型結晶、広範な歴史的採掘で有名です。
ニューヨーク州ハーキマー郡
ドロストーンの空洞には、商業的にハーキマーダイヤモンドとして知られる、異常に透明で通常は両端が尖ったクォーツが含まれます。
ザンビア
重要なアメジスト産地は、特徴的なゾーニングと内包物を伴う強い色彩の結晶と宝石原石を産出します。
ボリビア
記録されたボリビアの産地からの天然アメトリンは、単一結晶内で鮮明に対照的な紫色と黄色のセクターが特徴です。
ナミビア
ブランドバーグおよび関連地域は、アメジスト、スモーキーカラー、ファントム、エンハイドロ、鉱物内包物を含む複雑なクォーツ結晶で知られています。
マダガスカル
ローズクォーツ、ロッククリスタル、スモーキークォーツ、内包物、アゲート、ジャスパー、大型の装飾用塊を産出します。
インド
デカン火山岩やその他のいくつかの地質地域は、アメジスト、カルセドニー、アゲート、クォーツジオード、および関連する空洞鉱物を産出します。
パキスタンとアフガニスタン
アルパイン型の裂け目とペグマタイトは、ロッククリスタル、スモーキークォーツ、クロライトを含む結晶、長石や宝石鉱物に関連するクォーツを産出します。
アメリカ合衆国サウスダコタ州とメイン州
ペグマタイト地区は、ローズクォーツ、ロッククリスタル、スモーキークォーツ、長石、雲母、トルマリン、工業用鉱物の採掘で歴史的に重要です。
| 説明 | 伝えていること | 不確かな点 |
|---|---|---|
| 天然水晶 | 種と主張される地質学的起源。 | 産地、処理、修復、研磨、結晶の先端が完全に天然かどうか。 |
| ブラジル産クォーツ | 広範な原産国の主張。 | 州、鉱山、正確な鉱床、処理、収集日、管理の連鎖。 |
| ウルグアイ産アメジストジオード | 玄武岩の空洞に関連し、一般的に濃い紫色の結晶を持つ産地主張。 | 特定の採石場、修復、染色された母岩、コンクリート台座、コーティング、再構築。 |
| ハーキマーダイヤモンド | ニューヨークのドロマイトからの両端結晶に対する地域的な貿易用語。 | 正確な鉱山、石が地元産かどうか、研磨、修復、単に形状が似ているか。 |
| アルパイン・グウィンデル | ねじれたクォーツの形態と広範な山岳地域の関連。 | 国、谷、割れ目、収集者、合法的な産地、修復。 |
| ブランドバーグクォーツ | ナミビア産の複雑な内包クォーツに関連する産地主張。 | 特定の主張、鉱山地域、処理、修復、記録された輸出履歴。 |
| 天然シトリン | 熱処理なしの天然イエロークォーツの主張。 | 色のメカニズム、産地、分析的根拠、照射、処理履歴。 |
人類の歴史、科学、工業利用
クォーツは切断材料、装飾品、レンズ、科学的対象、工業原料、タイミング要素、地質学的証拠として用いられてきた。その歴史は途切れない象徴的伝統ではなく、異なるクォーツの形態と技術によって形作られた一連の用途である。
チャート、フリント、クォーツは切断材料となる
予測可能な貝殻状破断により、微結晶質シリカや適したクォーツは鋭利な道具、投射具の先端、スクレーパー、火起こし器具に成形された。
岩水晶とカルセドニーは彫刻や刻印の材料となる
透明なクォーツ、アゲート、カーネリアン、オニキス、アメジスト、ジャスパーは、多くの地域で印章、ビーズ、容器、装飾品、儀式用具に加工された。
岩水晶は永久氷と関連付けられる
一部の地中海の作家は透明なクォーツを強く凍った水と結びつけ、この解釈は結晶の歴史的な呼称に反映されている。
面、角度、双晶、手性が内部秩序を明らかにする
クォーツ結晶の測定は、外形が体系的な内部構造を反映していることの認識に寄与した。
クォーツにおける圧電効果の実証
ジャックとピエール・キュリーは、クォーツに機械的圧力を加えると電気分極が生じることを示し、結晶の対称性と測定可能な電気的応答を結びつけた。
クォーツ共振器が周波数測定を変革する
エンジニアードクォーツプレートと後のチューニングフォーク共振器は、時計、無線システム、実験室標準、および電子周波数制御を改善した。
水熱合成クォーツは産業的に不可欠となる
制御された結晶成長は現代の電子機器と光学に必要な純度、配向、一貫性を持つ材料を供給する。
クォーツは圧力、温度、流体、変形のアーカイブとなる
流体内包物、同位体、微量元素、格子欠陥、カソードルミネッセンス、微細構造は地質過程の再構築に役立つ。
クォーツはめったに一緒に現れないスケールをつなぐ：四面体の枠組み、透明な結晶、山脈形成の脈石、石器の刃、宝石、時間を測る振動素子。
ガラスと陶磁器
シリカ砂はガラスの主要原料であり、陶磁器の素地、釉薬、耐火物、鋳造型にも寄与する。
シリコン生産
高純度クォーツはシリコン金属、特殊化学品、太陽光発電材料、半導体用途の原料として加工される。
建設用骨材
クォーツを多く含む砂と砕石はコンクリート、モルタル、エンジニアードストーン、道路材料、研磨製品の主要成分である。
科学的アーカイブ
クォーツは成長帯、変形、微量化学、流体組成、放射線損傷、熱履歴を記録する。
評価、完全性、相対的重要性
クォーツには単一の普遍的な評価システムはない。ファセットカットされたアメジスト、アルパイングインデル、内包されたロッククリスタル、アゲートスラブ、合成オシレーター原石、ローズクォーツ彫刻、地質学的脈石サンプルは異なる基準を必要とする。
色
色相、彩度、トーン、ゾーニング、安定性、自然変異、処理、色が内部構造を支えるか隠すかを評価する。
透明度と質感
透明な宝石は低い曇りを好み、アゲート、ローズクォーツ、内包された水晶、ファントムクリスタルは組織化された内部特徴から特徴を得る。
結晶形態
完全な終端、バランスの取れた比率、希少な形状、双晶、セプター、グインデル、条線、天然接触は重要性を高めることがある。
状態
欠けたポイント、打撲したエッジ、再癒合または開放した亀裂、修理された結晶、コーティング、充填、不安定なマトリックス、研磨された天然面を検査する。
内包物の配置
ルチル、トルマリン、クロライト、流体、ファントム、スター、景観的内包物は、安定して一貫して配置されている場合に望ましいことがある。
由来と分析
産地、鉱山、収集者、フィールドコンテキスト、古いラベル、処理履歴、顕微鏡検査、実験室報告は視覚的な完璧さよりも重要になることがある。
| 対象の種類 | 優先すべき特徴 | 検査すべきポイント |
|---|---|---|
| 天然結晶標本 | 形状、終端、光沢、条線、内包物、マトリックス、関連性、産地。 | 修理、研磨された面、再接着されたポイント、コーティング、酸洗浄、再構築されたマトリックス。 |
| ファセット加工された宝石 | 色、カット、透明度、輝き、対称性、研磨、処理、耐久性。 | ウィンドウ効果、消光、ファセットの摩耗、充填、コーティング、合成起源、色の不安定性。 |
| 内包クォーツのカボション | 内包物の配置、ドームの配向、透明度、キャッツアイ効果、安定性、研磨。 | 開いた亀裂、ピット、切り欠き針、樹脂、裏打ち、薄いエッジ。 |
| アゲートまたはジャスパーのスラブ | 模様の連続性、自然の外皮、縞模様、半透明度、カットの配向、産地。 | 染料、樹脂、複合構造、裏打ち、亀裂充填、人工研磨色。 |
| ローズクォーツ彫刻 | 色、半透明度、アステリズム、素材の連続性、職人技、安定した突出部。 | 複合組立、内部亀裂、染料、樹脂、コーティング、色あせ。 |
| ジオード | 完全な空洞、クリスタルの品質、鉱物の配列、外皮、母岩、産地。 | コンクリート基盤、染色クリスタル、修復された半分、追加クラスター、コーティング、不安定なマトリックス。 |
| 科学的サンプル | 配向、質感、成長帯、流体内包物、分析記録、地質学的文脈。 | 汚染、方向性の喪失、研磨損傷、加熱、放射線照射、採取履歴。 |
ジュエリー、ファセット加工、カボション、彫刻、宝石加工
クォーツはジュエリーや装飾品に十分な硬度があり、大きな彫刻や容器にも豊富に使え、ファセット、カボション、ビーズ、カメオ、インタグリオ、モザイク、展示標本に適した光学的多様性を持ちます。成功の鍵は正しい種類と内部構造の理解から始まります。
ファセット加工された透明なクォーツ
水晶、アメジスト、シトリン、スモーキークォーツ、プラシオライト、アメトリンは標準またはカスタムのファセットデザインにカット可能です。
内包クォーツのカボション
ルチル、トルマリン、クロライト、スター効果、キャッツアイ効果は、内包物のパターンに合わせたドーム形状で強調できます。
アゲートとジャスパー
縞模様、アイ、羽毛状模様、角礫、化石、風景のような模様がスラブ、カボション、ビーズ、ボックス、彫刻の指針となります。
ローズクォーツ
繊維状の内包物が正しく配向されていれば、大きな半透明の原石はカボション、ビーズ、彫刻、球体、スター・ストーンに適しています。
水晶彫刻
透明なブロックは、容器、印章、彫刻、レンズ、内包物や内部反射を見せる物に彫刻できます。
天然クリスタルのセッティング
取り付け、終端、内部亀裂、セッティング圧力が確実であれば、未カットのポイントやクラスターも取り付け可能です。
| 使用法 | 推奨される方法 | 主な制限事項 |
|---|---|---|
| 日常用リング | 丈夫な素材を使用し、保護された角、しっかりとした爪やベゼル、衝撃を抑えるデザインを採用してください。 | 脆いファセットの接合部、内部の亀裂、コーティング、充填、机上での摩耗。 |
| ペンダント | 適度な保護が必要なファセットストーン、カボション、ビーズ、ポイント、スライス、内包クォーツに適しています。 | 細いドリル穴、長い結晶の先端、香水、衝撃、複合接合。 |
| ブレスレット | 丸みを帯びたしっかりしたビーズ、確実なコード、間隔、よく仕上げられたドリル穴を使用する。 | 繰り返しの衝撃、ビーズ間の摩耗、欠けた穴、染料、コーティングの摩耗。 |
| スターまたはキャッツアイストーン | 基部を整列した繊維に対して向け、十分に高い研磨ドームを使用する。 | 不適切な向き、拡散した内包物、表面の傷、開いた亀裂。 |
| アゲートのカメオまたはインタグリオ | 対照的な平行縞を使ってデザイン層と背景を分ける。 | 隠れた亀裂、染料、不均一な縞の厚さ、脆いアンダーカットの細部。 |
| 彫刻または球体 | 成形前に内包物、亀裂、色のゾーン、外皮、処理をマッピングする。 | 内部応力、異なるテクスチャー、大きな隠れた亀裂、重い仕上げ重量。 |
| 天然クリスタルのマウント | 終端や修復接触部をクランプするのではなく、マトリックスや広いベースを支える。 | 点荷重、分離した結晶、古い接着剤、不安定なマトリックス、振動。 |
クォーツの種類を特定する
素材が単結晶、カルセドニー、ジャスパー、内包クォーツ、合成、コーティング、充填、または混合岩の一部かどうかを判断する。
色と構造をマッピングする
ゾーニング、双晶境界、針状結晶、星状、亀裂、空洞、外皮、縞模様、およびチャトヤン効果の方向を特定する。
湿式で切断し、粉塵を制御する
水または効果的な局所排気、清潔な機器、適切な呼吸保護具、安定した供給を使用して熱と空中シリカを制限してください。
プレポリッシュを仕上げる
特に広いカボション、彫刻、アゲートのスラブでは、最終研磨前に表面下の損傷を完全に除去してください。
制御された圧力で仕上げる
セリウム酸化物、スズ酸化物、ダイヤモンド、またはその他のシステムは、素材、ラップ、前の仕上げに合わせて使用すると優れた結果を生み出します。
ケア、清掃、保管、および作業場の安全
未処理のクォーツは一般的に耐久性がありますが、種類、内包物、亀裂、処理、セッティング、マトリックス、色の安定性を考慮したケアが必要です。コーティングされたクリスタル、染色されたアゲート、充填されたアメジスト、内包されたカボション、透明で亀裂のないロッククリスタルは同じ方法での清掃は避けてください。
定期的な清掃
安定した未処理の素材には、ぬるま湯、穏やかな中性石鹸、柔らかい布、柔らかいブラシを使い、その後よくすすいで完全に乾かしてください。
浸す前に点検する
染料、充填、コーティング、接着剤、裏打ち、多孔質マトリックス、開いた亀裂、または未確認の処理が施されたものは浸さないでください。
熱と強い光を制限する
アメジスト、スモーキークォーツ、透明なピンククォーツ、放射線処理された素材、および一部の処理された色は、長時間の露出で色あせや変化が起こることがあります。
熱衝撃を避ける
急激な加熱または冷却は内包物を膨張させ、応力で修復された亀裂を損傷し、充填材を破壊し、既存の亀裂を開くことがあります。
別々に保管してください。
水晶は多くの柔らかい宝石を傷つけることがあり、トパーズ、コランダム、ダイヤモンド、緩んだ研磨剤、汚染された布によって自身も傷つくことがあります。
結晶標本の支持
クラスターは終端、修復されたポイント、繊細な関連鉱物、狭い接続橋ではなく、安定したマトリックスで持ち上げてください。
| リスク | 可能な影響 | 予防的アプローチ |
|---|---|---|
| 強い衝撃 | 欠けたポイント、打撲したファセットの接合部、開いた亀裂、脱落した内包物やマトリックス。 | クッション付きの表面上で取り扱い、保護用のセッティングや支持具を使用してください。 |
| 緩んだ研磨剤の粒子 | 曇った研磨、柔らかい内包物の傷、コーティングの損傷。 | 清潔な保管、清潔な布、別々の区画を使用してください。 |
| 蒸気または急激な加熱 | 熱割れ、色変化、充填材の損傷、コーティングの剥離、接着剤の分離。 | スチームクリーナー、炎、沸騰水、熱修理、急激な温度変化を避けてください。 |
| 超音波洗浄 | 亀裂の拡大、内包物の緩み、充填材の喪失、結晶の脱落、セッティングの失敗。 | 慎重な検査後に健全で未処理、未充填の水晶にのみ使用してください。不確かな標本には手動洗浄がより安全です。 |
| 長時間の強光 | アメジスト、スモーキー、ピンク、放射線処理、染色の色あせや変色。 | 強い日光や熱いランプから離れた安定した屋内展示を使用してください。 |
| 酸または強アルカリ | マトリックス、炭酸塩、内包物、コーティング、金属、処理の損傷。 | 酢、スケール除去剤、漂白剤、ジュエリーディップ、強力な家庭用洗剤を避けてください。 |
| フッ化水素酸 | シリカの急速な攻撃および深刻な化学的危険。 | 家庭用、ジュエリー用、または通常の標本洗浄には使用しないでください。 |
| 有機溶剤 | 染料、樹脂、油、コーティング、接着剤、裏打ち、歴史的ラベルの損傷。 | 不確かな材料にはアセトン、アルコール、脱脂剤、塗料溶剤、香水、ヘアスプレーを避けてください。 |
| 乾式切断または研削 | 呼吸可能な結晶性シリカおよび顔料、マトリックス、研磨剤、ポリマーからの粒子。 | 適切な呼吸器と目の保護具を使用して湿式処理または効果的な局所抽出を行ってください。 |
文書化と責任ある記述
有用な水晶記録は、種、品種、結晶形態、内包物、産地、地質環境、天然または合成起源、処理、準備、状態、法的由来を区別します。
種と品種
水晶、カルセドニー、アゲート、ジャスパー、アメジスト、スモーキークォーツ、シトリン、ローズクォーツ、またはその他適切な用語を記録します。
形態と構造
プリズム、セプター、グインデル、日本法ツイン、ファントム、ドリューズ、ジオード、繊維状集合体、縞模様、化石置換、またはその他の特徴的な形状に注意してください。
内包物と関連鉱物
ルチル、トルマリン、クロライト、ヘマタイト、流体、方解石、長石、雲母、またはマトリックスを水晶の母岩から別々に識別します。
起源と産地
国、地域、鉱山、採石場、地質単位、収集者、日付、現場番号、元のラベルを保存します。
処理と準備
加熱、照射、染色、コーティング、充填、ひび割れ、研磨、穿孔、修理、取り付け、複合構造を記録します。
分析の基礎
屈折率測定、スペクトル、顕微鏡写真、写真、検査報告、天然または合成の起源に関する不確実性を保持します。
| 記録要素 | なぜ重要か | 有用な詳細 |
|---|---|---|
| 種の確認 | 水晶をガラス、トパーズ、長石、方解石、ベリル、その他の材料から区別します。 | 方法、分析者、日付、屈折率、密度、ラマンスペクトル、回折結果。 |
| 品種 | 色、構造、包有物の種類を伝えます。 | ロッククリスタル、アメジスト、スモーキー、カルセドニー、瑪瑙、ジャスパー、包有水晶、不確実性。 |
| 結晶形態 | 見える幾何学と成長条件を結びつけます。 | 主要な面、終端、双晶法、条線、寸法、完全性、付着。 |
| 産地 | 科学的比較と歴史的意味を支えます。 | 鉱山、地区、地層、脈、母岩、収集者、日付、許可、管理連鎖。 |
| 天然または合成の起源 | 地質学的成長と熱水製造を区別します。 | 種子証拠、成長特徴、検査報告、製造者、既知の場合は合成方法。 |
| 処理 | 現在の色、表面、透明度、ケアの制限を説明します。 | 加熱、照射、染色、コーティング、充填、ひび割れ、裏打ち、修理、介入日時。 |
| 状態 | 将来の監視の基準を作成します。 | 欠け、骨折、摩耗、色あせ、コーティングの摩耗、緩いセッティング、修理、写真。 |
現代の象徴性と反映的意味
現代の水晶の象徴的解釈は、透明性、繰り返される成長、内部ファントム、構造の手性、周波数の安定性、結晶形を失わずに包有物を保持する能力など、観察可能な特性からしばしば引き出されます。これらのテーマは普遍的な古代の教義ではなく、現代の反映ツールです。
構造を伴う明瞭さ
透明性は安定した格子内に保持されるため有用となり、明確な境界に支えられた開放性のイメージを提供します。
一つの素材の多様なスケール
単一のプリズムと縞模様の瑪瑙は異なる構造を通じて同じ広範な化学組成を表現し、一貫性が同一の形を必要としないことを示唆します。
共鳴と繰り返し
水晶振動子は制御された繰り返しによって有用な周波数を維持し、一定の強度ではなく信頼できる習慣の実用的なイメージを提供します。
見える歴史
ファントムや修復された骨折は、後の成長の中に初期段階を保持し、変化が消されるのではなく読み取れる状態を保ちます。
手の向きの視点
左手型と右手型の構造は鏡像関係にありながら同様に一貫しており、複数の内部的に整合した視点が存在しうることを示唆している。
形態を失わずに包含すること
クォーツは針状結晶、流体、鉱物、以前の表面を包み込みながら成長を続けることができる。
| 観察された特徴 | 反省のテーマ | 実践的な問い |
|---|---|---|
| 透明なプリズム | 境界によって支えられた明瞭さ | より大きな開放性とより明確に定義された構造の両方を必要とする決定はどれか？ |
| ファントムクリスタル | 以前の段階が見えるままである | 消去されるのではなく認められるべき以前の作業のバージョンはどれか？ |
| 圧電振動 | 有用な繰り返し | 安定したタイミングによって強力になる小さな行動はどれか？ |
| 左手型と右手型のクォーツ | 一貫した違い | 自分のものと同一にならずに有効であり続ける代替視点はどれか？ |
| アゲートの帯 | 層状成長 | 一度に一層ずつ構築すべきプロジェクトはどれか？ |
| クォーツに包まれたルチル | 構造内に保存された対比 | 除去を必要とせず有用な定義を加える違いはどれか？ |
| 癒えた亀裂 | 歴史の一部としての修復 | 機能を回復しつつ正直に記録されるべき修復はどれか？ |
| 両端結晶 | 複数方向への成長 | 一つの安定した中心から発展できる二つの責任は何か？ |
クォーツに触発された反省的実践
これらの演習は、クォーツの構造、共鳴、ファントム、光学的透明度、双晶、層状カルセドニーの成長を反省のきっかけとして使う。標本、写真、図、または書かれた説明で十分である。
クリスタル軸
- 現在の決定の中心原則を一つ名付ける。
- そこから広がる行動をリストアップする。
- 中心原則に反する行動をすべて取り除く。
- 残りの行動を一つの明確な順序に並べ替える。
- どの側面から見ても認識可能な一文で決定を書き表す。
ファントムレコード
- 方向性が変わったプロジェクトを一つ選ぶ。
- 失敗と判断せずにその前の形態を説明する。
- 前の段階が可能にしたことを書く。
- 現在の段階が保持すべきものを特定する。
- 次の層を始める前に移行を記録する。
共鳴間隔
- 一貫性に依存する目標を一つ選ぶ。
- それを支える最小の繰り返し可能な行動を定義する。
- 安定した時間またはトリガーを割り当てる。
- 行動を早まらせずに完了を追跡する。
- 完全なサイクルの後にパターンを見直す。
双子の視点
- 自分の視点から一つの困難な状況を書く。
- 別の人の一貫した視点から書き直す。
- 両方のバージョンで共有されている事実に印をつける。
- 異なる方向性からの真の意見の相違を分ける。
- 共通の証拠を尊重する行動を一つ選ぶ。
アゲート層
- 一度に完了するには大きすぎると感じるタスクを一つ選ぶ。
- 完全に終えられる最小の層を定義する。
- 別の層を追加する前にその層を完了してください。
- その境界と結果を記録してください。
- 前の層が安定しているときにのみ次の層を構築してください。
クリスタルベル
- 複数の競合する思考によって曖昧になっている一つの懸念を挙げてください。
- それを中立的な一文に減らしてください。
- すでに利用可能な証拠を特定してください。
- より明確な情報を生み出す最小の行動を選んでください。
- 行動を完了し、変化したことを記録してください。
専門的なクォーツガイドへ進む
クォーツは結晶学、光学特性、地質学的形成、宝石の種類、カルセドニー、産地評価、産業史、神話、長編物語、地に足のついた象徴的実践を通じて探求できます。
よくある質問
クォーツは地球上で最も一般的な鉱物の一つですか？
はい。クォーツは大陸地殻に豊富に存在し、火成岩、堆積岩、変成岩に見られます。その化学的耐久性により、クォーツ粒子は風化、輸送、埋没の繰り返しサイクルを生き延びます。
クォーツは六方晶系ですか、それとも三方晶系ですか？
通常の低温α-クォーツは三方晶系ですが、その外部の柱面は一般的に六角形に見えます。高温β-クォーツは六方晶系の対称性を持ちます。
なぜクォーツは尖った六角形の結晶を形成するのですか？
クォーツの格子はc軸の周りに6つの柱面を持ち、正と負の菱面体面が組み合わさって尖った終端を作り出します。
クォーツとカルセドニーの違いは何ですか？
大結晶質水晶はより大きな個々の結晶や粒を形成します。カルセドニーは微細な水晶の緻密な繊維状集合体で、モガナイト、空隙、水、包有物が変動します。
アゲートとジャスパーは水晶ですか？
これらは微結晶質シリカの仲間です。アゲートは主に縞模様のカルセドニーであり、ジャスパーは不透明な微結晶質シリカで、豊富な色素と包有物を含みます。
すべてのシトリンは天然ですか？
いいえ。天然シトリンは存在しますが、市販の多くのオレンジや黄金色のものはアメジストを加熱して作られています。見た目だけでは色の起源を判断できないことがあります。
アメジストは加熱するとどうして黄色くなるのですか？
加熱は紫色の原因となる鉄関連欠陥を変化させます。材料と温度によって、黄色、オレンジ、茶色、緑色、またはほぼ無色になることがあります。
スモーキークォーツの色は何によって生じますか？
放射線照射は水晶格子内のアルミニウム関連欠陥と相互作用し、灰色、茶色、またはほぼ黒色の色中心を生成します。照射は自然または人工のものがあります。
なぜローズクォーツは通常曇っているのですか？
普通の塊状ローズクォーツは、光を散乱させる微細な繊維状包有物を含みます。これらの繊維はピンク色にも寄与し、適切に配向されたカボションで星形を生じることがあります。
ファントム水晶とは何ですか？
ファントムは、後の水晶の内部に保存された以前の水晶成長段階の可視輪郭です。クロライト、赤鉄鉱、鉱物の塵、色、または流体包有物が古い表面を示すことがあります。
エンハイドロ水晶とは何ですか？
エンハイドロ素材は流体が満たされた空洞を含み、時には動く気泡が見えます。この空洞は自然の包有物であり、熱や衝撃から保護する必要があります。
ハーキマーダイヤモンドは本物のダイヤモンドですか？
いいえ。これらは非常に透明で、ニューヨーク州ハーキマー郡周辺のドロストーン空洞に関連する両端が尖った水晶結晶です。
水晶は合成できますか？
はい。電子機器、光学、研究、宝石用に大量の水晶が水熱合成で育成されています。合成水晶は水晶の化学組成と結晶構造を持ちますが、実験室で作られたものです。
合成水晶はどのように識別できますか？
可能な手がかりには、配向された種板、成長境界、特徴的な包有物、制御されたゾーニング、特定の双晶パターンが含まれます。重要な産地の判定には実験室での検査が必要な場合があります。
オーラ水晶とは何ですか？
オーラ水晶は、非常に薄い金属または酸化物の層でコーティングされた天然または合成の水晶で、虹色を生み出します。このコーティングは処理であり、摩耗や化学物質によって損傷することがあります。
なぜ水晶は内部に虹色を示すのですか？
薄い亀裂や癒着した流体膜は、近接した表面からの光の反射によって干渉色を生じることがあります。これらの亀裂の一部は自然にできたものであり、他はクラックル処理によって作られます。
なぜ時計に水晶が使われるのですか？
水晶振動子は電気的に駆動されると安定した周波数で振動します。多くの時計では、32,768ヘルツの信号が電子的に分割されて1秒間隔を生成します。
クォーツはガラスを傷つけますか？
モース硬度7のクォーツはほとんどの普通のガラスを傷つけることができます。重要な標本は破壊的な実演に使うべきではありません。欠けや傷は状態と証拠の両方を損ないます。
クォーツは日常のジュエリーに安全ですか？
一般的には、特に保護された環境では可能です。クォーツは硬いですが脆いため、鋭い角、長い先端、包有石、開いた割れ目、コーティング、充填された素材はより注意が必要です。
クォーツは超音波洗浄機に入れてもよいですか？
健全な未処理のクォーツは超音波洗浄に耐えることがありますが、包有物があるもの、割れ目があるもの、充填、コーティング、染色、ひび割れ、修理、母岩を含むものは手洗いすべきです。
日光でクォーツは色あせますか？
一部のアメジスト、スモーキークォーツ、透明なピンククォーツ、放射線処理された色、染料は、長時間の強い光や熱で色あせたり変化したりすることがあります。安定した屋内展示が望ましいです。
クォーツはどのように清掃すべきですか？
安定した未処理の素材には、ぬるま湯、穏やかな中性石鹸、柔らかい布、柔らかいブラシを使用してください。処理や割れ目が不確かな場合は、蒸気、熱衝撃、強い化学薬品、長時間の浸漬を避けてください。
なぜクォーツの粉塵は危険なのですか？
切断、研削、穴あけ、研磨は呼吸可能な結晶性シリカを放出する可能性があります。作業は湿式または効果的な局所排気、適切な呼吸保護具、そして慎重な粉塵管理を用いるべきです。
最終的な考察
クォーツはその化学式がシリコンと酸素のみを含むため単純に見えますが、その真の多様性は構造に由来します。連結した四面体が手性を持ち、中心対称性のない骨格を形成し、透明なプリズム、双晶、色中心、光学回転、圧電振動、繊維状カルセドニー、縞模様のアゲート、不透明なジャスパー、高圧多形体を生み出します。
その地質学的記録も同様に広範です。クォーツは冷却するマグマから結晶化し、ペグマタイトで成長し、水熱割れ目を封じ、火山の空洞を覆い、砂岩を接着し、化石を置換し、変成作用中に再結晶し、風化に耐えて複数の堆積サイクルを経ます。包有物は後の結晶内にかつての流体、鉱物、割れ目、成長面を保存します。
人類の利用は、燧石の道具や彫刻された水晶から、ガラス、シリコン生産、科学的光学、合成水熱結晶、そして時間を正確に区切る共振器にまで及びます。同じ鉱物ファミリーは、地質学的記録、宝石、工業材料、考古学的証拠、そして設計された部品として読み取ることができます。
クォーツの完全な理解は、結晶学、光学、地球化学、岩石学、宝石学、考古学、電子工学、処理検出、宝石加工、保存、そして責任ある由来調査を結びつけます。その持続的な重要性は、単に豊富であることからではなく、一つのコンパクトな化学式が支えることのできる構造、歴史、技術の多様さに由来します。
