白玛瑙是对白色、近白色、浅灰色、奶油色或无色半透明层状玉髓的描述性名称。

不可以。它是玛瑙和玉髓家族中的一种颜色和图案变种。

它主要由微晶二氧化硅组成，包括富含石英的玉髓、可变的莫甘石、微晶石英和少量夹杂物。

玉髓是微晶硅材料。玛瑙是具有可见条纹或层状结构的玉髓。

只有当存在可见带纹或层状生长时。无带纹的均匀白色材料更准确地称为白色玉髓。

亚显微孔隙、包裹体、晶界、纤维和裂缝散射光线，产生乳白色或不透明的外观。

薄边缘透光更多，显示出微弱的铁染色、周围反射和较短的光学路径。

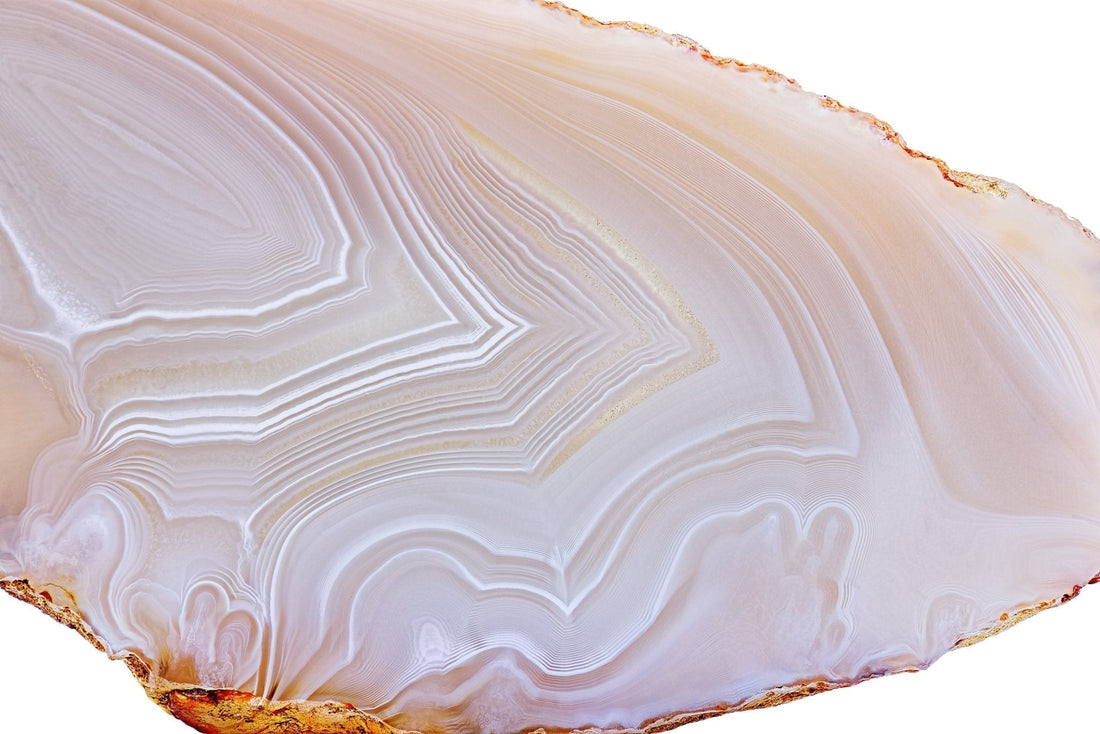

它是带有重复轮廓状带纹的玛瑙，这些带纹描绘了空洞壁的不规则形状。

它含有直线或几乎水平的平行带纹，这些带纹形成于部分填充的空洞中，而非沿外壁生长。

花边玛瑙具有波状、环状、折叠或皱褶的带纹。该术语描述的是图案，而非某一物种或产地。

它含有围绕局部生长中心的小型同心圆形或椭圆形带纹。

非常薄且细密带状的玛瑙可以衍射透射光，产生光谱色彩。效果取决于带纹间距和切割厚度。

传统宝石学上的缟玛瑙是直线平行带状玛瑙，因此白缟玛瑙可以视为一种白色玛瑙。建筑用缟玛瑙通常是带状方解石或文石。

乳白石英是由包裹体或缺陷使其变浑浊的宏晶石英，通常没有玛瑙带纹。

蛋白石是含水的无定形或结晶度较差的硅质矿物，硬度和密度较低。玛瑙是富含石英的微晶硅质矿物。

霍尔石更软、多孔，通常显示灰色蛛网状纹理，而非有节奏的玉髓带纹。

菱镁矿是一种较软的碳酸盐矿物，密度、光谱和孔隙结构不同。

翡翠和软玉更坚韧，折射率和密度不同，且没有玛瑙式的带状结构。

大约在6.5到7之间。

通常约为2.58到2.64，取决于孔隙率和包裹体。

点测折射率通常在1.53到1.54之间。

不是。它断裂时呈贝壳状或不规则断口。

它的透明度从不透明到半透明不等。非常薄且干净的带状部分可以接近透明。

它通常是惰性或弱反应的。方解石、树脂、胶水、染料和其他包裹体可能会有不同的荧光反应。

常见的形成环境包括火山空洞、裂缝、脉络、沉积结核、替代体和晶洞。

没有单一机制能解释所有玛瑙。间歇性流体、扩散、结晶前沿、自组织、杂质和空洞几何形状都可能起作用。

玉髓未完全填满空洞，留下了后期生长的宏晶石英的开放空间。

可以。方解石可能出现在脉络、空洞或相关基质中，影响鉴定和护理。

玛瑙经常被染色，因为某些带状结构是多孔的。以白色为主的玛瑙可能是天然的、选择性染色的、漂白的，或与彩色带结合的。

可以。漂白处理可以减少有机物或铁相关的污渍，尽管处理可能难以通过视觉检测。

这是一种传统方法，通过引入糖并碳化来使多孔玛瑙带变黑，常用于黑玛瑙生产。

有裂缝或多孔的材料可能被树脂或蜡浸渍以提高稳定性和抛光度。应披露处理情况。

可能的线索包括颜色在孔隙、裂缝、钻孔和外皮中的积聚。实验室光谱和显微镜检查比溶剂测试提供更有力的证据。

不应该。它可能损坏树脂、涂层、背衬和宝石本身，同时产生模糊的结果。

不适合在成品上使用。溶剂可能使染料迁移，软化粘合剂，损坏涂层，并抹去处理痕迹。

可以。实心蛋面通常适合，而薄片和开放的晶洞形态则需要保护性镶嵌。

它足够耐用，适合日常佩戴，但仍需注意磨蚀砂砾、硬冲击、锐利边缘以及处理或有裂缝的区域。

可以。其细腻的颗粒、硬度和抛光使其适合制作浮雕、凹雕、印章、珠子和雕塑。

在去除松散砂砾后，使用温水、温和肥皂和软布或刷子进行短暂清洗。

固体未处理玛瑙可能能承受某些清洁方法，但当存在或不确定是否有裂缝、染色、树脂、胶水、背衬或晶簇空洞时，最好避免超声波清洗。

蒸汽是不必要的，且可能导致热冲击或损坏处理和粘合剂。

对稳定的未处理材料，短暂清洗可能安全，但长时间浸泡会影响染色、蜡、树脂、胶水、背衬和多孔基质。

天然玉髓通常是稳定的。表面油脂、残留物、铁锈、粘合剂、背衬或处理可能会使外观变暖。

天然白色玉髓通常光稳定。染料、粘合剂、涂层和背衬可能稳定性较差。

应单独存放在柔软隔层中，远离较硬宝石和可能被划伤的物品。

水分控制热量并抑制锯切、研磨、钻孔和打磨时的可吸入结晶二氧化硅粉尘。

图案可暗示区域风格，但不能证明产地。类似的白色防御、水线和蕾丝图案出现在无关矿床中。

记录材料身份、带状风格、颜色、半透明度、形态、产地、尺寸、处理、状况和分析信心。

没有。历史传统通常广泛涉及玛瑙或缟玛瑙，且含义因地区和时期而异。

当代解读常借鉴分层、清晰、平静关注、选择性透明、自适应边界和渐进形成。
