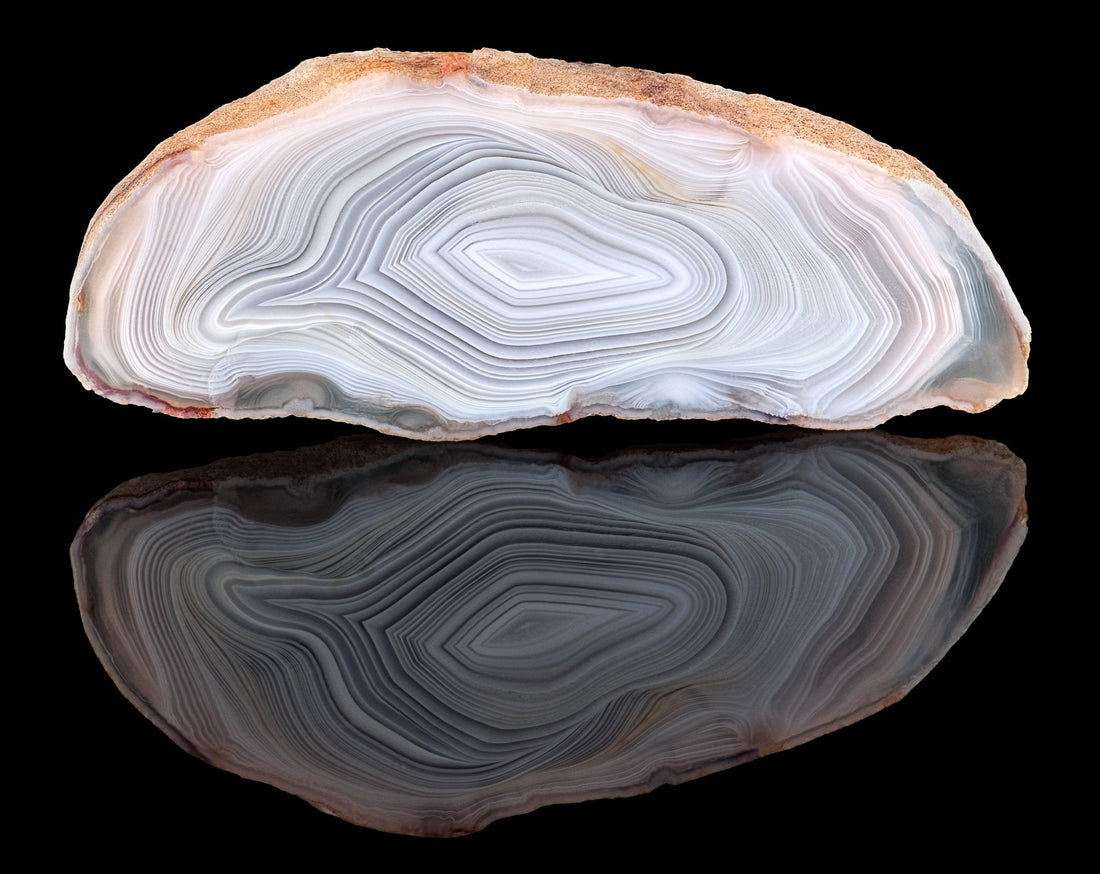

灰玛瑙

快速事实

灰玛瑙属于带状玉髓的广泛家族。该术语描述的是外观，而非正式定义的矿物品种，因此样品在带纹风格、半透明度、杂质含量、产地和处理历史上可能有较大差异。

矿物家族 玉髓，微晶石英集合体

成分 二氧化硅，SiO₂₂

结构成分 含少量莫氏石的共生石英

硬度 莫氏硬度约为6.5–7

比重 密度约为2.58–2.64

折射率 折射率通常约为1.530–1.540

解理无

断口 贝壳状至不规则断口

常见图案 同心带、防御带、水平带、眼状带、管状带和阴影带

常见形态 结核、晶洞、缝隙、凸面宝石、切片、珠子和雕刻品

特征	典型表现	重要性
灰色调	银色、鸽灰色、蓝灰色、锡色、烟灰色、奶油色、炭灰色及偶尔的淡棕色点缀。	灰色可能由微观杂质、浅暗层的光学混合、细孔隙、矿物薄膜或处理引起。
带纹	细长平行带、嵌套的防御线、同心壁层、水平层、眼状纹和管状通道。	带纹几何形状记录了空洞的形状和反复的二氧化硅沉积过程。
半透明度	薄边缘透明，浅色带纹半透明，含杂质和致密层处不透明。	背光照射可显现普通反射光下隐藏的内部带纹和结构。
表面处理	天然表面呈蜡质感，抛光后呈玻璃状至柔和的玻璃光泽。	细粒玉髓经过抛光后表面光滑，能够显现非常细微的纹理。
耐久性	坚硬、坚韧且无解理，但在薄边缘、裂缝、开放的晶簇空洞和附着的涂层处易受损。	大多数优质材料适合常规珠宝和装饰用途，只需普通护理。

身份、术语和微观结构

灰玛瑙不是独立的矿物种类。它是对以灰色为主的玛瑙的描述性名称。其本质身份来自条纹玉髓：由微观二氧化硅纤维和颗粒密集聚集而成，主要是石英，少量为莫氏石。

普通岩石中的单个石英晶体可能大到肉眼可见，但组成玉髓的晶体极小。它们的纤维状交织形成一种在肉眼下看起来光滑、蜡质且均匀的材料，同时在更大尺度上保留复杂的条纹。

玛瑙、玉髓、碧玉、燧石和燧石岩之间的界限部分是描述性的。玛瑙通常有条纹且常半透明。玉髓是微晶二氧化硅的广义术语，尤其指无条纹的半透明材料。碧玉因含有丰富矿物包裹体通常更不透明，而燧石和燧石岩是地质学术语，常用于沉积岩中富含二氧化硅的结核和层。

天然标本可能跨越这些界限。一个结核内可能包含半透明条纹玛瑙、不透明的碧玉区、无色玉髓、晶体石英和富铁蚀变区。

以冷色调或中性色灰层为主的条纹玉髓。该名称不指定产地、条纹类型、处理方式或颜色的具体成因。

灰色玉髓

半透明的微晶二氧化硅，主体颜色为灰色，但几乎无可见条纹。对透光检查时可能类似玛瑙。

灰色碧玉、燧石或燧石岩

更不透明的富含二氧化硅的材料，其细腻的质地可能类似玛瑙，但缺乏其特有的半透明节奏性层理。

缟玛瑙和红缟玛瑙

平行条纹的玉髓。自然的灰色、白色、棕色或黑色层存在，但强烈对比的商业材料常经过颜色增强。

灰玛瑙和博茨瓦纳玛瑙不是可以互换的名称。博茨瓦纳玛瑙是与产地相关的材料，以极细腻的灰色、白色、棕色、粉色和黑色条纹著称。灰玛瑙是更广泛的颜色类别。

灰玛瑙的形成过程

大多数玛瑙是在含硅水反复进入开放空腔或裂缝时形成的。因此，成品结核记录了流体的进入、壁面几何形状、化学变化、沉积暂停以及最终封闭或开放中心的存续。

1

空腔或裂缝变得可用

火山岩中的气泡、收缩裂缝、角砾化区、溶解的贝壳、根腔和开放裂缝提供了二氧化硅积聚的空间。

2

二氧化硅随地下水或低温流体进入

水从火山玻璃、火山灰、长石、周围沉积物或早期硅质矿物中溶解二氧化硅，并通过孔隙和裂缝携带它。

3

玉髓开始覆盖壁面

二氧化硅以微观纤维状物质沿空腔表面沉淀。最初的层保留了原始壁面的不规则形态。

4

反复的流体脉冲形成带状结构

二氧化硅浓度、pH值、温度、氧化状态、包裹体含量和流动方向的变化产生交替的浅色、深色、半透明和不透明层。

5

剩余空间被填充或结晶

持续的玉髓沉积可完全填满空腔。如仍有空隙，较大的石英晶体、方解石或其他矿物可能从最后一带向内生长。

6

风化释放结核

母岩最终风化分解，而耐久的玉髓以松散结核、河卵石、裸露缝隙或晶洞碎片形式存留。

火山气泡

玄武岩和流纹岩常保留气体空腔，后被玛瑙填充。这些环境产生圆形结核、细长杏仁状体、晶洞及局部广泛的缝隙。

裂缝和角砾岩

含硅流体可用玉髓封闭破碎岩石，产生角状碎片、交叉脉络、反复裂缝封闭纹理及局部角砾玛瑙。

沉积空腔

玛瑙可以替代或填充贝壳、结核、结块、蒸发岩模具以及石灰岩或其他沉积岩中的空腔。

流纹岩结核和雷蛋

二氧化硅填充变质火山结核内的裂缝和空腔，常形成星状内部、防御带、玉髓、蛋白石和石英。

相关材料	典型关系	可能影响外观
结晶石英	空心中心的晶簇涂层或较大的向内生长晶体。	增加透明闪光，与蜡状玉髓带形成视觉对比。
铁氧化物和氢氧化物	薄膜、污渍、颗粒、树枝状纹理或弥散包裹体。	产生棕色、铁锈色、黄色、红色、黑色或暗灰棕色调点缀。
锰氧化物	细小的暗色涂层、树枝状纹理、缝隙或分散颗粒。	贡献炭黑色、黑色和蓝灰色调。
方解石	后期空腔晶体、脉络或部分溶解的填充物。	形成浅色菱面体形态、空洞或对比明显的软矿物区域。
粘土和母岩碎片	生长过程中被包裹或被困在空腔壁上。	产生不透明层、土色调、阴影和不规则边界线。
沸石及其他火山空腔矿物	早期或晚期晶体共享同一空泡。	可能留下模具、过度生长、空隙或次生矿物对比。

带状结构：玛瑙的构造

玛瑙带不仅仅是颜色条纹。它们的几何形状记录了二氧化硅如何进入空腔、生长起点、重力是否影响沉积，以及剩余空隙如何随时间变化。

连续的带状结构通常从空腔壁向内生长。它们不规则的轮廓重复了收缩中空空间的形状，而后期的石英可能结晶形成最终的空腔。

壁面衬里或同心条纹 重复层沿外部空腔表面延伸，逐渐向中心变窄。
防御工事条纹 角状、墙状轮廓重复尖角和空腔几何变化。
水平或水位条纹 几乎平坦的层切穿空腔，表明受重力影响的沉降或重复的流体水平。
眼状结构 同心条纹环绕局部生长中心、夹杂物、通道或小次级空洞。
管状和通道条纹 玉髓围绕流体通道、根系、矿物纤维、气体逃逸通道或其他线性结构形成。
阴影带纹 极细的半透明层在不同角度观察时产生动感的明暗效果。

可见图案	可能的生长关系	切割后的外观
嵌套的不规则轮廓	在形状随填充变化的空腔内重复的壁面涂层。	防御工事图、同心带和几何内部边界。
平行直线层	重力控制的沉积、重复的流体水平或沿平面断裂的条纹。	如风景般的地平线和平静的线性构图。
圆形或椭圆形眼状结构	围绕局部中心、管道、夹杂物或小次级空洞的生长。	随切割方向显著变化的靶心图案。
细致的三维阴影线	紧密排列的半透明和不透明层，反射光线不同。	在抛光表面下似乎移动的暗色条纹。
被浅色脉络穿过的角状碎片	早期玛瑙断裂，后被新玉髓或石英重新封闭。	碎屑镶嵌，显示明显的损伤和修复痕迹。
结晶的中央开口	玉髓沉积在空腔闭合前结束，允许较大石英晶体生长。	结晶空腔、晶体衬里的眼状结构或开放的晶洞中心。

树枝状和苔藓状夹杂物不是条纹。 它们是玉髓中的分支状或云状矿物夹杂物。灰色玛瑙可能含有这些夹杂物，但强烈风景感且无条纹的样品更准确地称为树枝状或苔藓状玉髓。

灰色的颜色、半透明性及光线变化

灰色玛瑙没有单一的着色剂。其中性色外观可能由多种重叠效应造成：微观暗粒、细矿物膜、浅色与深色条纹的组合、亚微观孔隙、母岩夹杂物、铁和锰化合物，以及石头本身的厚度。

银灰色 浅色半透明条纹，在侧光或背光下显著变亮。
鸽灰色 柔和的中性色层，低对比度，呈现平静、均匀的云状外观。
锡色中等冷灰色，具有足够的不透明度，能清晰区分相邻的白色或奶油色条纹。
蓝灰色 由光学散射、细小夹杂物或灰色与浅蓝色层的视觉混合产生的冷色调条纹。
烟灰色 较深的半透明灰色，可能类似烟水晶，直到检查带纹和微晶结构。
炭黑色 含丰富内含物、氧化膜、有机物或后期染色的密集暗层。
奶油色和象牙色 浅色玉髓或富含内含物的层，软化灰色之间的对比。
淡粉色和灰褐色 含铁或富矿物带，增添柔和的粉色、棕色或暖灰色调。

照明如何改变宝石外观

灰玛瑙在平坦正面光下通常显得最暗，在侧面或背面照明时最复杂。因此，抛光圆顶、薄片和厚球体可以展示同一带纹的非常不同版本。

反射光 强调表面抛光、不透明层、晶簇闪光、凹坑以及浅色与深色带之间的对比。
透射光 揭示隐藏的内部层、通道、眼状结构、裂缝、透明窗和带厚度差异。
深色背景 增强浅色半透明带，使蓝灰色散射显得更冷。
浅色背景 清晰显示本体颜色，减少透明区域产生的强烈对比。
斜侧光 揭示细微的浮雕、下切、抛光纹理和三维阴影带。
湿润毛料 暂时减少表面散射并预览颜色和图案，但不保证成品抛光的外观。

观察	可能的解释	解释限制
灰色在深色背景下呈现蓝灰色。	较短波长在浅色半透明带中更明显地散射。	依赖背景的颜色变化不表示存在独立的蓝色矿物。
暗带在背光下仍保持不透明。	密集的矿物内含物、铁或锰氧化物、母岩材料或处理会阻挡透光。	仅凭颜色无法识别内含矿物。
室内光下灰色显得更暖。	暖色照明强调奶油色、灰褐色、富铁色和淡棕色成分。	摄影和展示光线会显著改变感知颜色。
颜色集中在裂缝或多孔的外层区域。	染料或化学染色可能渗入更易吸收的区域。	天然铁锈染色也可能沿裂缝分布，因此应综合考虑多个线索。
薄边缘发光，而中心部分显得不透明。	通过边缘的光路较短，且含有较少的散射物质。	厚的蛋面石表面显得不透明并不一定意味着材料是碧玉。
细小的暗线在旋转时似乎在移动。	紧密排列的半透明和不透明带产生类似阴影的光学效果。	该现象强烈依赖于切割方向和抛光。

天然灰色不应以均匀性来定义。轻微的半透明度、带宽、色温和内含物密度的变化是生长的正常记录，而非缺陷。

物理和光学性质

灰玛瑙表现与其他坚实蛋白石相似：硬度足以用于常规珠宝，因其交锁微结构而韧性良好，无解理，且能达到高抛光度。含晶簇、方解石、开放裂缝、涂层或基质的混合标本需更谨慎处理。

属性	典型灰玛瑙特征	解释
成分	二氧化硅，SiO₂₂	天然蛋白石还含有少量水分、微量元素、矿物夹杂物，通常还有部分莫氏石。
结构特征	隐晶质至微晶质的交织硅纤维和颗粒集合体。	单个晶体太小，需专用显微镜才能分辨。
晶体系统	石英成分为三方晶系；集合体不显示单一宏观晶体形态。	玛瑙通常形成结核、脉、壳层和空洞衬里，而非自由石英棱柱。
硬度	莫氏硬度约为6.5–7。	能抵抗普通钢材和大多数家用磨损，但可被黄玉、刚玉、钻石和磨料石英砂划伤。
比重	约为2.58–2.64。	孔隙、夹杂物、附着基质、树脂和开放空洞可改变物体的表观密度。
折射率	通常约为1.530–1.540。	当有足够平整的抛光表面时，点测读数支持蛋白石鉴定。
光学特性	集合体反应，低双折射，可能有应变或纤维状效应。	致密带状结构可能使标准光学观察变得困难。
解理	无。	断裂沿裂缝、薄边、空洞、夹杂物或不均匀应力发生，而非重复的解理面。
断口	贝壳状断口至不规则断口。	新鲜碎片通常具有弯曲的贝壳状表面和锋利边缘。
光泽	天然表面呈蜡质；抛光后呈玻璃光泽至柔和玻璃光泽。	表面处理可显著改变带状的视觉深度和对比度。
透明度	极薄的浅色带透明；更常见的是半透明至不透明。	带状厚度和夹杂物浓度决定透光量。
条痕	白色。	条痕测试具有破坏性，且对成品物件无必要。
荧光	通常惰性或反应弱，夹杂物、涂层、填充物或相关矿物的反应各异。	紫外线反应不是灰玛瑙可靠的鉴定测试。
韧性	在坚实致密的材料中表现良好。	细密的交织结构限制裂纹扩展，但现有的裂缝和晶簇空洞仍然脆弱。

整个物体的硬度可能不一致。含有晶体石英、软方解石、金属边缘、粘合剂、树脂填充或脆弱母岩的灰玛瑙必须根据其最弱成分进行处理。

品种、图案名称和贸易术语

大多数灰玛瑙名称描述产地、带状样式、相关夹杂物或石头的切割方式。这些术语在其含义明确时很有用，但许多术语尚未正式标准化。

名称	通常描述的内容	重要背景
博茨瓦纳玛瑙	来自博茨瓦纳的细条纹玛瑙，常见颜色有灰色、白色、棕色、粉色、黑色或蓝灰色。	与产地相关的名称。并非所有灰色条纹玛瑙都是博茨瓦纳玛瑙。
灰色条纹玛瑙	统称以灰色同心、丝带或护盾纹为主的玛瑙。	不确定产地、处理方式或某一特定生长风格。
灰蓝蕾丝玛瑙	浅色柔和条纹的玉髓，带有蓝灰色、白色和银色蕾丝状线条。	视觉上可能与蓝蕾丝玛瑙重叠；产地和矿物测试支持精确标签。
阴影玛瑙	细腻半透明条纹，石头倾斜时会产生移动的阴影线。	效果取决于方向，在精心切割的蛋面或切片中更明显。
眼状玛瑙	一个或多个同心圆形或椭圆形生长中心。	眼状纹可能是通过管道、通道或局部生长中心的自然横截面。
缟玛瑙或红缟玛瑙	白色、灰色、黑色、棕色或红棕色组合的平行条纹玉髓。	强烈的黑白对比常通过传统或现代染色工艺增强。
灰色树枝状玛瑙	灰色或无色玉髓，含有分支状铁或锰氧化物包裹体。	该材料可能无条纹，因此更准确地描述为树枝状玉髓。
灰色苔藓玛瑙	半透明灰色玉髓，含有苔藓状的绿色、黑色、棕色或白色包裹体。	苔藓玛瑙通常无条纹；这个熟悉的名称更多是商业用语，而非严格的结构描述。
灰色晶洞玛瑙	带有细小石英晶体涂层的空腔周围的条带玉髓。	晶洞中心比许多装饰涂层更坚硬，但更易受冲击和积尘影响。
灰色玛瑙晶洞	部分空心结核，带有玛瑙条纹和开放的晶体内部。	完全填充的结核技术上不算地质晶洞，即使它包含吸引人的条纹。

图案可能比饱和度更重要

带有极其精确条纹的浅银灰色石头，结构表现力可能比颜色较深但组织不明显的石头更强。

产地名称需要有来源证明

仅凭视觉相似无法确定是博茨瓦纳、巴西、墨西哥、马达加斯加或其他产地。

自然类别重叠

一个标本可能包含护盾纹、眼状纹、晶洞、碧玉层、树枝状纹和后期铁锈染色。

产地和区域材料

灰色玛瑙出现在许多火山和沉积地区。产地最好被理解为具有特征性倾向的地质环境，而非保证某种颜色、图案或质量水平。

地区	常见相关材料	背景
博茨瓦纳	细致分层的灰色、白色、棕色、粉色、蓝灰色和黑色条纹，有时带有眼状纹和精细的护盾纹。	最著名的精致中性色调玛瑙来源之一，也是博茨瓦纳玛瑙名称的起源地。
巴西和乌拉圭	玄武岩宿主的结核和晶洞，带有灰白色条纹、晶体石英中心、紫水晶、方解石和富铁区。	大型玛瑙结核、切片、对开半片和含空洞材料的主要来源。
墨西哥	防御纹、眼纹、花边纹、管状纹和色彩鲜明的玛瑙，包括灰色和蓝灰色品种。	奇瓦瓦及其他地区以高度有序的条纹和收藏级结核闻名。
马达加斯加	灰色、蓝灰色、奶油色、棕色、树枝状、苔藓状和结晶状玉髓。	生产多样的结核和矿脉材料，用于标本、凸面宝石、球体和雕刻品。
印度	灰色条纹玉髓、缟玛瑙类材料、珠子、雕刻品和混色玛瑙。	长期的切割传统加工本地和进口玛瑙。
美国和加拿大	来自众多火山和沉积区的灰色、白色、蓝灰色、红灰色、防御纹、眼纹和晶洞玛瑙。	材料通常以特定地区名称识别，因此精确的现场数据尤为宝贵。
德国	历史上的玛瑙切割、染色、雕刻和雕刻活动集中在伊达-奥伯施泰因。	作为加工和文化中心比作为现代灰色原石的主要来源更为重要。

保存来源信息

有用的记录包括矿山、地区、国家、母岩、尺寸、收购历史、处理方式，以及物品是作为原石收集还是切割后获得。

产地不能替代鉴定

标示为博茨瓦纳玛瑙、墨西哥玛瑙或马达加斯加玛瑙的石头仍应显示出与玉髓一致的矿物和结构特征。

名称、宝石史与文化用途

玛瑙一词源自西西里岛上一条古老河流的名称，通常被认为是现代的迪里洛河。西奥弗拉斯托斯在公元前四世纪提到过玛瑙，但这种石头早已通过珠子、印章、护身符、把手、器皿和雕刻装饰品进入人类使用。

玉髓的细腻颗粒使其能够保留雕刻细节，而交替的浅色和深色条纹可以在凹雕、浮雕和印章中形成自然对比。因此，中性灰、白色、棕色和黑色玛瑙非常适合那些图案和雕刻比鲜艳本体色更重要的物品。

玛瑙加工在德国伊达-奥伯施泰因地区尤为重要。当地及后期进口的原石支持了切割、钻孔、雕刻、染色和雕刻的持久传统。改进的加工技术将视觉上平凡的结核转变为对比鲜明的装饰性和功能性物品。

“灰玛瑙”作为一个广泛的颜色标签主要是现代的。古代和早期现代的描述并未将中性灰玛瑙统一归为一类，因此历史上的说法应附着于有文献记载的物品，而非从当前的贸易术语向前推断。

当代设计因另一原因重视灰色玛瑙：其低调的色调使带纹、半透明度和材料质感保持可见，而不压制周围颜色。它出现在简约珠宝、雕刻品、建筑装饰、书挡、托盘和透光切片中。

灰色玛瑙将重复的矿物沉积转化为可见的时间序列：不是单一的剧烈事件，而是一系列小边界以光影形式保存。

鉴定及常见相似物

可靠的鉴定结合带状结构、半透明度、硬度、密度、断裂、光泽和放大观察。仅凭灰色本身不能诊断。

材料	为什么它类似灰色玛瑙	有用的区分
灰色玉髓	成分、硬度、蜡质光泽和半透明度相同。	通常缺乏传统玛瑙描述所需的重复可见带纹。
灰色碧玉、燧石或燧石岩	致密细粒二氧化硅，硬度和断裂相似。	通常更不透明，带纹节奏感较弱，边界可能呈过渡状态。
博茨瓦纳玛瑙	通常为灰色且带纹细腻。	灰色玛瑙大类中与特定产地相关的类型。
灰色月光石或长石	柔和的灰色体，半透明，偶尔有漂浮的光泽。	长石硬度约为摩氏6，具有解理，可能显示月光效应或双晶，而非玉髓带纹。
烟晶	透明到半透明的灰色二氧化硅。	烟晶是大晶体，常显示晶面或内部裂纹，缺乏玛瑙的纤维状带纹。
带状方解石	灰色、奶油色、白色或棕色的平行层理和强烈的抛光。	方解石硬度较低，摩氏3级，具有菱面解理，并能与稀酸反应。
霍尔石或镁石	浅灰白色体，带有深色纹理。	两者都明显较软，通常更多孔，且缺乏半透明的玉髓带。
玻璃	几乎可以模仿任何灰色、带状图案、半透明度和抛光效果。	圆形气泡、流线、模制表面、均匀重复的图案以及缺乏天然微晶质纹理支持玻璃材质。
树脂或重组复合材料	可以制作切片、杯垫、球体、珠子和染色带。	较低密度、较温暖的表面感觉、气泡、模具接缝、重复的碎片或可见的粘合剂表明是人造材料。

1

在漫射光下观察图案

确定石头是否包含重复的带状、无规则云状、分支包裹体、印刷标记或仅表面颜色。

2

用背光照射薄边缘

天然玛瑙通常在多个深度显示内部层理。染色可能集中在裂缝中，而不透明涂层则附着在表面。

3

用放大镜检查

寻找自然的带状连续性、细小的凹坑、晶体边界、矿物包裹体、树脂膜、气泡、颜色聚集和抛光痕迹。

4

检查边缘、钻孔和背面

这些区域通常能显示颜色是否贯穿材料，是否有背衬，以及裂纹是否已被填充。

5

身份重要时请使用测量数据。

折射率、比重、偏光行为、显微镜检查、拉曼光谱和红外光谱可在不破坏样品的情况下区分玉髓与仿制品。

避免对成品进行划痕测试。这可能损害抛光、边缘、镶嵌、涂层及较软的相关矿物，且不如专业光学检查可靠。

如何评估灰玛瑙

灰玛瑙没有统一的分级系统。评估取决于物品是天然标本、抛光薄片、凸面宝石、珠子、雕刻品、晶洞还是具有历史意义的刻蚀件。

带纹定义

细腻连贯的带纹即使对比度微弱也能高度表现力。突兀中断可能代表自然裂缝、后期生长或修复。

半透明度

更清晰的边缘、内部窗洞和浅色背光层增加深度。致密不透明带也能提供同样有效的结构对比。

图案构成

成功的切割应展现防御结构、眼状纹、地平线或层状运动，同时不牺牲结构稳定性。

抛光

平整的反光表面应保留细节，避免过度切割、橘皮纹理、划痕或圆边。

状况

检查裂缝、缺口、修复角、不稳定晶簇、开放空洞、基质接触、涂层磨损和钻孔区域。

来源和披露

产地、处理、加衬、填充、修复、雕刻历史和前任所有权可提供重要的科学或文化背景。

形态	优先考虑的特征	检查要点
凸面宝石	带向、正面半透明度、平衡的圆顶、均匀的腰线、抛光和结构完整性。	开窗、开放裂缝、染色裂纹、薄边、加衬和不均匀抛光。
薄片	可读的完整结节结构、中心几何形状、细带、稳定的边缘和背光效果。	树脂、涂漆边缘、镀金、边缘缺口、人造底座和隐藏的连接面。
珠串	一致的身份、干净的钻孔、连贯的色彩范围、光滑的抛光和稳定的孔洞。	染料浓度、钻孔处裂缝、混合玻璃珠、涂层和树脂填充的凹坑。
球体或自由形态	图案在多个角度的移动、稳定的底座、平衡的内部分布和平整的抛光。	深裂缝、填充空洞、平坦斑点、脆弱的晶簇袋和表面涂层。
晶洞或天然标本	完整的果皮、可见的带序列、晶体状况、基质关系和来源。	重新连接的两半、不稳定的晶体、涂漆基质、过量粘合剂和无支撑的空洞。
雕刻或刻蚀物品	带状纹理与设计的关系、清晰细节、历史背景和保护稳定性。	旧修复、加衬、打蜡、更换部分、边缘磨损和未记录的修复。

天然不规则并不等同于损伤。生长坑、矿物模具、小晶簇腔体、愈合裂纹和不均匀带缘可能保留赋予作品身份的地质历史。

切割、珠宝、雕刻和展示

灰色玛瑙足够坚固，适合多种宝石加工形态。其设计潜力不在于强烈色彩，而在于切割方向、带纹几何、厚度、透光性和周围光线的关系。

凸面宝石

椭圆形、垫形、盾形和自由形状可框住眼状结构、防护带或水平层理。适度的圆顶增强透光深度而不遮挡图案。

薄片

横截面一次性展示整个腔体历史。浅色切片可用透光展示，较暗部分则适合侧光照明。

珠子

圆形、桶形、牌形和heishi切割将带纹转化为重复节奏。钻孔方向决定线条呈现圆形、斜线或纵向。

印章和浮雕

细腻的颗粒支持精细雕刻。分层材料可选择性雕刻，使对比带纹定义图案、背景、铭文或印章。

戒指、吊坠和耳环

坚固的玛瑙适合日常佩戴。包边保护边缘，而开放背面的吊坠和耳环则能展现半透明效果。

建筑和室内物件

书挡、托盘、面板、把手和发光切片利用石材的中性色调作为结构纹理，而非主导色彩点缀。

材料特征	有用的定向	可能结果
同心结节带纹	沿结节最宽处横切。	完整的嵌套轮廓和中央眼状或腔体。
水平层理	在吊坠内将层次斜置或垂直定向。	更强的视觉运动和浅色与深色地平线的更清晰分离。
阴影带纹	确定凸面前先测试多个方向。	旋转时增强的移动暗线或深度效果。
管状或眼状结构	垂直于管轴切割。	带有同心内环的圆形或椭圆形眼状结构。
半透明的浅色边缘	在较暗的中心或一侧边缘周围保留它。	背光晕环、加深的深度和与镶嵌物的分离。
晶簇腔体	保持腔体下方及周围有足够的坚实玛瑙。	可见的晶体纹理，但不形成无支撑的脆弱开口。

切割玉髓会产生可吸入的二氧化硅粉尘。工作时保持湿润，使用有效的排风设备，防止干燥粉尘飞扬，并在锯切、打磨、钻孔和抛光时佩戴适当的呼吸防护。

处理、修复和人工仿制品

玛瑙在某些区域天然多孔，足以接受颜色增强。染色在宝石加工历史悠久，而现代物件可能还包含树脂、背衬、涂层、金属边缘、重组碎片或玻璃和聚合物替代品。

问题	观察要点	解释
染色或化学染色	颜色集中于裂缝、钻孔、多孔外层纹带或明显变暗的表面皮层。	人工增强对比度或本色。微妙的灰色处理比鲜艳染色更难检测。
热处理	铁色改变、暖色调增强，或无对比分析难以察觉的变化。	加热可改变某些天然颜色成分，但不会产生纹带。
树脂浸渍	裂缝中的光亮填充物、气泡、光滑薄膜或与周围石材不同的荧光。	稳定裂缝、空洞、多孔区域或脆弱装饰物。
背衬	连接于薄半透明切片或凸面宝石下方的较暗或反光层。	可能增强物件强度或加深表观颜色和对比度。
金属边缘	涂于切片边缘的金、银、铜或涂料材料。	需要不同于玛瑙本身护理的装饰性混合媒介处理。
表面涂层	光泽均匀、边缘剥落、磨损高点或颜色仅限于外层。	蜡、漆、聚合物或沉积膜，而非天然本色。
复合或重组材料	石块悬浮于粘合剂中，重复碎片、接合面、气泡或模制轮廓。	含有天然石块的制造物，而非连续玛瑙。
玻璃仿制品	圆形气泡、流线、模制表面、高度规则的纹带或无天然微观纹理。	制造的玻璃，形状和颜色模仿玛瑙。
树脂仿制品	重量轻、手感温暖、模具接缝、表面柔软且颜色均匀悬浮。	聚合物或聚合物-石材复合材料，而非天然玉髓。

支持天然特征

不规则纹带沿腔体几何形状延伸。
从多个角度可见的三维层理。
半透明度和纹带厚度的自然变化。
颜色贯穿破损边缘和抛光表面。
矿物包裹体、凹坑、石英晶体和与母岩接触符合地质生长特征。

有用的文献资料

已知时的材料身份和产地。
染色、加热、浸渍、涂层、背衬、镀金或修复。
晶洞对是否自然形成或人为组装。
雕刻、切割和保护历史。
对历史重要或异常珍贵物件的实验室检测结果。

处理不会抹去材料的价值。 清晰披露使天然地质、宝石加工干预和装饰结构被理解为物件历史的不同部分。

护理、清洁与存储

未经处理的灰玛瑙坚固耐用，但护理时需注意开放性裂缝、晶簇、基质、背衬、填充物、金属边缘、涂层、镶嵌及相关矿物。

日常珠宝清洁

使用温水、温和的肥皂和软布或刷子。简短冲洗后彻底擦干，特别是钻孔、镶嵌和背衬部位。

晶簇和晶洞

用柔软的画笔或手动吹气球去除灰尘。避免将布按压进晶体尖端，以免纤维勾住或晶体碎裂。

超声波和蒸汽清洁

手工清洁是最安全的默认选择。当裂缝、染色、树脂、背衬、涂层、镀金、晶簇或结构不确定时，避免机械清洁。

阳光和热

天然灰色玉髓在普通展示光下通常稳定。染色材料、树脂、粘合剂和涂层在长时间热和紫外线照射下会褪色、泛黄、软化或失效。

化学品

避免漂白剂、强酸、强碱、溶剂和磨料粉末。这些会影响抛光、填充物、涂层、金属、灌浆和相关矿物。

存储

单独存放于带衬垫的隔层中。玛瑙会刮伤较软的宝石，也可能被黄玉、刚玉、钻石和磨料刮伤。

风险	可能影响	预防措施
磨损布或粉末	抛光暗淡、细微划痕、涂层磨损和金属边缘损坏。	使用柔软无磨损材料，擦拭前清除灰尘。
长时间浸泡	水进入粘合剂、背衬、填充物、多孔条纹或金属镶边。	清洁时间短且及时擦干。
超声波振动	裂缝扩展、晶簇松动、填充物损坏或组装部件分离。	机械清洁仅限于确认完好、未经处理、未组装的材料。
强烈直射阳光	染色褪色、树脂泛黄以及部分涂层或粘合剂劣化。	对增强或混合媒介物品使用普通间接展示光。
快速温度变化	裂缝、混合矿物、背衬或薄片上的应力。	使用温水，避免骤热骤冷。
点状冲击	蛋面边缘缺口、切片角落破损、钻孔裂纹和晶簇损坏。	使用保护性镶嵌、稳定支架、毛毡垫和单独存放。

根据整体物体进行清洁。未经处理的实心蛋面、镀金杯垫、树脂背片和矿脉晶洞切片都可能含有灰色玛瑙，但需要不同的护理。

象征与反思意义

当代象征实践将灰色玛瑙与镇定、边界、分层思考、耐心决策以及无需炫耀的力量联系起来。这些含义自然源自其中性色调和重复的内部结构。

镇定

灰色条纹减少视觉噪音，将注意力集中在顺序上。石头可以代表暂停足够长的时间，将反应与深思熟虑的回应区分开。

分层清晰

单一条纹很少能解释整块石头。灰色玛瑙可以象征从多个部分观察中构建准确视角。

边界

每一层都保持独立，同时共同构成一个连贯的结构。图像支持创造秩序的边界，而非孤立。

静谧的力量

表面看似柔和克制，而底层玉髓坚硬耐用。它提供了力量而非侵略的有用形象。

整合

浅色、深色、暖色和冷色层可以共存而不趋于同质。象征意义上，差异可以被组织而非抹去。

稳步进展

玛瑙通过反复沉积形成，而非一次性事件。其纹带暗示通过小而持久的累积实现进展。

反思配对

配套材料	综合象征主题	实用反思
透明水晶	结构支持的清晰。	在收集更多信息前明确核心问题。
烟晶或赤铁矿	镇定且更有根基。	区分即时事实与想象的未来结果。
玫瑰石英	以善意坚持界限。	陈述一个界限而不贬低对方。
黄水晶	冷静规划，随后行动。	在优先级排序后选择一个现实步骤。
蓝蕾丝玛瑙	深思熟虑与温和沟通。	将复杂信息简化为一句准确的话。

反思实践

这些练习以灰玛瑙的纹带和色调过渡作为注意力结构。有效结果来自对石头的观察和所选的实际行动。

逐纹带聚焦

选择一个清晰可见的纹带，沿着石头追踪。
命名当前值得全力关注的单一任务。
将任务分为开始、继续和完成。
只选择开始的行动。
完成后再回到更大的计划。

灰度决策图

识别浅色纹带、中灰纹带和深色纹带。
将其分配到已知事实、不确定信息和不可接受风险。
每个相关点仅归入一个类别。
不要将不确定性视为事实或危险。
在尊重已识别风险的前提下，从已知事实中选择下一步行动。

界限句

观察相邻纹带如何保持连接而不失去边缘。
命名需要表达的界限。
写一句包含可能与不可能的句子。
去除道歉、指责及不必要的解释。
在下一次相关对话中使用该句子。

继续深入专业灰玛瑙指南

灰玛瑙可通过微晶结构、光学行为、地质形成、产地、宝石加工历史、民间传说、叙述及反思实践进行探究。这些专题文章将更深入地延续该主题。

科学与结构 灰玛瑙：物理与光学特性 微晶硅、硬度、密度、抛光、半透明度、纹带光学、内含物及无损识别。 地球起源 灰玛瑙：形成、地质与品种 火山空洞、含硅流体、纹带生长、晶洞、沉积替代及已识别的模式类型。 评估与产地 灰玛瑙：评估与产地 带纹定义、透明度、切割方向、表面状况、处理披露、产地及区域材料。 历史与文化 灰玛瑙：历史与文化意义 古代玛瑙使用、印章、雕刻、伊达-奥伯施泰因、现代术语及中性色玉髓在装饰艺术中的地位。 神话与象征 灰玛瑙：传说与神话 仔细区分有据可查的玛瑙传统、后来的民间传说、现代灰石象征及不确定的归属。 长篇故事 灰玛瑙传说 以民间故事风格探讨迷雾、边界、耐心记忆及层间保存的信息。 反思练习 灰玛瑙：神话与魔法用途 基于象征的稳固方法，用于保持镇定、明确界限、稳定专注、深思熟虑的沟通和实际执行。 专注练习 灰玛瑙练习 一种以减少噪音、命名一个边界并选择一个持久下一步行动为核心的结构化反思练习。

常见问题解答

什么是灰玛瑙？

灰玛瑙是以灰色为主色的带状玉髓。这是一个描述性色彩类别，而非独立矿物种类。

灰玛瑙和博茨瓦纳玛瑙是同一种吗？

不一样。博茨瓦纳玛瑙是产自博茨瓦纳的特定产地材料，通常包含灰色带纹。灰玛瑙可以来自多个地区。

灰玛瑙的颜色来源是什么？

灰色可能由微观矿物包裹体、氧化膜、细微孔隙、母岩颗粒、浅暗带的光学混合、厚度或处理造成。没有单一的通用着色剂。

所有灰玛瑙都是天然灰色的吗？

不全是。天然灰色材料很常见，但玛瑙也可能被染色或化学染色以加深灰色、炭灰色或黑色调。

如何识别染色的灰玛瑙？

注意颜色集中在裂缝、钻孔、多孔外层带或表面凹坑处。处理较细微时可能需要实验室检测。

灰玛瑙和灰玉髓有什么区别？

灰玛瑙通常显示重复的可见带纹。灰玉髓是更广泛的无带或带纹较弱的微晶硅质材料。

灰玛瑙和灰碧玉有什么区别？

玛瑙通常更透明且带状明显。碧玉通常更不透明，因为它含有较多的矿物包裹体。

缟玛瑙是灰玛瑙的一种吗？

缟玛瑙是平行带状的玉髓，可能包含灰色、白色、棕色或黑色层。它属于同一大类材料，但名称指的是带状方向，而不仅仅是灰色。

灰玛瑙有多硬？

灰玛瑙的莫氏硬度约为6.5–7，坚固且抛光良好的材料适合日常佩戴的珠宝。

灰玛瑙有解理吗？

不适合。它会呈贝壳状或不规则断裂，而不是沿着重复的结构面劈裂。

灰玛瑙适合日常佩戴的戒指吗？

完好的蛋面通常适合。保护性的边框和合理的边缘厚度能提高抗碎裂和抗冲击能力。

灰玛瑙可以浸水吗？

对坚实未经处理的材料进行短暂清洗是合适的。若存在染色、树脂、背衬、镀金、粘合剂、开放裂缝或多孔基质，应避免长时间浸泡。

灰玛瑙可以用超声波清洗吗？

只有确认完好、未经处理、未填充、未涂层的材料才可承受超声波清洗。温和的手工清洁是更安全的常规方法。

灰玛瑙会在阳光下褪色吗？

天然灰色蛋白石在普通光线下通常稳定。染色、树脂、涂层和粘合剂在长时间强烈阳光下可能褪色或变色。

灰玛瑙可以含有晶簇吗？

是的。如果蛋白石未完全填满其空洞，后来的石英晶体可以排列在剩余的开放中心。

什么是影玛瑙？

影玛瑙含有极细的半透明和不透明带，当石头倾斜时会形成移动的暗线。

为什么灰玛瑙有时看起来是蓝色的？

细微的散射、冷色照明、深色背景和蓝灰色夹杂物可以使感知颜色偏向蓝色，但不会改变材料的矿物身份。

灰玛瑙产自哪里？

重要的材料产地包括博茨瓦纳、巴西、乌拉圭、墨西哥、马达加斯加、印度、美国、加拿大以及许多其他具有适合火山或沉积空洞的地区。

如何区分灰玛瑙和玻璃？

天然玛瑙显示不规则的三维带状结构、矿物夹杂物和微晶质纹理。玻璃可能显示圆形气泡、流线、模制表面和过于规则的重复图案。

灰玛瑙是官方生日石吗？

灰玛瑙不属于最广泛使用的现代生日石列表，尽管玛瑙在若干历史、地区和象征传统中出现。

灰玛瑙象征着什么？

在当代反思实践中，它与镇定、界限、清晰思考、安静力量、整合和稳步进展相关联。

哪些信息应随灰玛瑙标本保留？

保留产地、尺寸、材料形态、获取历史、处理情况、背衬、修复、雕刻以及任何实验室或保护记录。

国家/地区

语言
