蓝色方解石
Linas Juozėnas分享

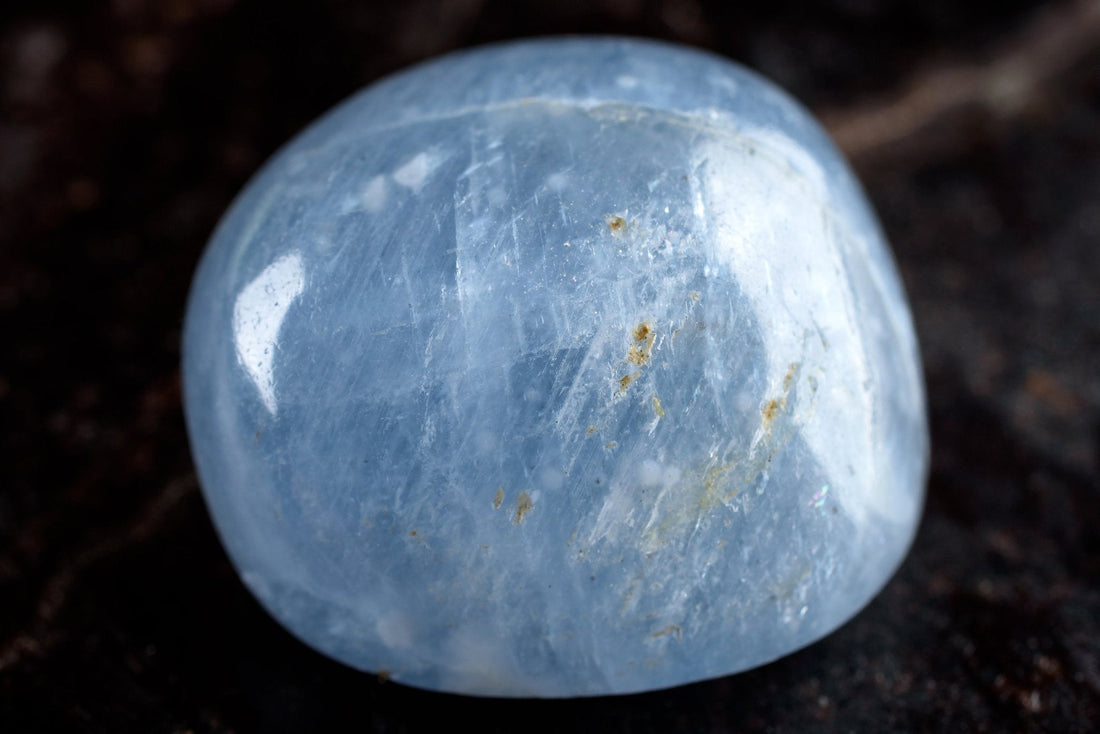

蓝方解石：柔和的蓝色，强烈的双折射
蓝方解石是碳酸钙的浅天蓝色至牛仔蓝色表现。大多数材料为块状，柔和云状，薄边缘处半透明，尽管方解石本身也能形成清晰的菱面体、斜方面体和透明光学晶体。在其宁静的颜色背后，隐藏着矿物学中最戏剧性的光学现象之一：进入透明方解石的光线分裂成两束，通过适当的晶体取向产生双重影像。
快速事实
蓝方解石并非与白色、橙色、绿色、光学色或普通无色方解石不同的矿物种类。它们都具有方解石的碳酸钙结构。蓝色外观是由矿床特定的微量色素杂质、微观包裹体、缺陷、散射或这些因素的组合所产生的细微色彩变化。
| 特征 | 典型表现 | 重要原因 |
|---|---|---|
| 蓝色体色 | 浅云蓝色、冰蓝色、灰蓝色、牛仔蓝色或局部带绿色的蓝色。 | 确切的机制在不同矿床中可能有所不同，因此仅凭颜色无法确定产地或处理方式。 |
| 浑浊 | 显微包裹体、孔隙、解理痕迹和内部散射造成柔和的乳白外观。 | 浑浊可能是天然视觉特征，而非损伤，但开放裂缝仍会影响耐久性。 |
| 菱面体解理 | 破碎表面通常形成平坦的重复平面，且相交角度为斜角。 | 解理是诊断特征，也是珠宝和雕刻品的主要结构弱点。 |
| 双折射 | 透明方解石将光分为普通光线和非常光线。 | 通过适当的透明晶体观察文字或线条时，可能出现重影。 |
| 碳酸盐化学 | 方解石会与酸反应，易受酸性清洁剂、醋、柠檬汁和除垢剂的影响。 | 化学敏感性决定了清洁、测试、宝石加工和展示的选择。 |
| 带状材料 | 蓝色方解石可能与白色方解石、棕色碳酸盐、文石、粘土或铁染色层交替出现。 | 整个物体可能是多矿物装饰岩石，而非纯蓝色方解石。 |
身份、化学性质与方解石结构
蓝色方解石是以方解石结构结晶的碳酸钙。碳酸根离子与钙以三方排列结合，产生特征性的菱面体解理、强烈的光学各向异性和多样的晶体形态。
方解石和文石的化学式均为CaCO3 但具有不同的晶体结构。方解石为三方晶系；文石为斜方晶系。这一区别在带状装饰材料中很重要，因为蓝白相间的物体可能同时含有这两种矿物，尽管它们具有相同的整体化学成分。
纯净的方解石是无色的。天然颜色通过杂质、晶格缺陷、包裹体、有机物、矿物颗粒、辐射相关中心和光散射形成。不能对每块蓝色方解石都假设单一的着色机制。
用于雕刻和装饰的大多数蓝色方解石是块状的，而非由孤立的透明晶体组成。它可能由相互嵌锁的晶粒、重复的生长带、解理碎片、脉体材料或沉积在空洞和裂缝中的碳酸盐层组成。
方解石上的平面不一定是天然晶面。由于解理极为发育，新破碎的碎片常常看起来像完整的菱面体晶体，即使这些表面是通过劈裂形成的。
方解石种类
蓝色、橙色、绿色、蜂蜜色、光学色和无色方解石具有相同的基本矿物特性。
菱面体解理
三个完美的解理方向产生重复的斜方块，而非立方体或矩形碎片。
方解石和文石
它们具有相同的化学式，但结构、形态、密度、光学性质和地质稳定场不同。
大块蓝色矿物
互锁晶粒和微观包裹体通常软化透明度，形成熟悉的云雾状外观。
透明光学方解石。
极其透明的方解石可显示明显的双折射，历史上用于偏振光学仪器。
复合装饰岩石。
棕色基质、白色碳酸盐、文石、铁染、粘土或较年轻的脉络可能是抛光物品的组成部分。
蓝方解石为何呈蓝色。
蓝色通常较为微妙，因为方解石的钙碳酸盐框架本身无蓝色发色团。颜色通过矿床特定的微量元素组合、微观包裹体、缺陷、悬浮矿物质、散射和氧化历史形成。
微量元素替代。
少量外来元素可进入方解石结构或存在于微观矿物包裹体中，其影响因矿床而异。
微观散射。
细孔、包裹体、解理痕迹和晶界散射短波长光线，软化透射光。
颜色集中。
厚片可能呈灰蓝色或深牛仔蓝，薄边缘在透光下可显现浅天蓝色。
内部薄雾。
白色细丝和云状条带可能是包裹体密度较大、晶粒大小变化或反复碳酸盐生长的区域。
基质影响。
棕色文石、铁染碳酸盐、白色方解石和沉积物可改变抛光物品的整体视觉色温。
人工着色。
染料能加深多孔方解石的颜色，尤其沿裂缝、晶界、钻孔和暴露的外皮。
| 观察。 | 可能的解释。 | 下一步检查内容。 |
|---|---|---|
| 浅蓝色带白色云雾状。 | 天然微观包裹体、晶界或反复的方解石生长。 | 内部连续性、天然解理、透光性，以及颜色是否即使在表面下仍保持。 |
| 蓝色集中在裂缝中。 | 染料或彩色树脂可能渗入开放裂缝。 | 钻孔、孔隙、缺口边缘、紫外线反应，以及自然断裂下的颜色。 |
| 深蓝色外皮，中心浅色。 | 可能存在表面染色、涂层、风化或天然分带。 | 边缘磨损、划痕、抛光损失、外皮厚度，以及颜色是否随表面几何形状变化。 |
| 蓝白相间的平行条带。 | 反复的方解石沉积或包裹体密度变化。 | 条带是否仅含方解石，或与文石、粘土、氧化铁或其他碳酸盐交替出现。 |
| 蓝色带焦糖棕色层。 | 可能存在商业用条带方解石-文石材料。 | 矿物学、产地记录、脉络结构，以及物品是否以商品名出售。 |
| 非常明亮均匀的绿松石色 | 可能存在强染色、涂层、树脂或不同矿物。 | 放大观察、密度测试、专业的酸敏感性鉴定和有价值时的光谱分析。 |
形成与地质环境
方解石形成于异常广泛的环境中。蓝色物质可能在碳酸盐脉、开放空洞、沉积物沉积、热液系统、变质大理石或低温矿化带中形成。其最终外观反映了原始碳酸盐生长及每一次后续断裂、流体运动、重结晶和风化过程。
- 钙和碳酸盐 溶解的钙和碳酸盐必须达到允许方解石沉淀的化学条件。
- 开放断层和空洞 空间允许可见晶体生长、层状涂层、脉和反复带状结构。
- 流体化学变化 温度、压力、酸度、溶解气体、微量元素和有机物影响颜色和形态。
- 显微夹杂物 细小矿物颗粒、孔隙和悬浮物可产生淡蓝色散射和云雾。
- 变质重结晶 石灰石和白云石转变为大理石，重组早期碳酸盐结构并生长新的方解石晶粒。
- 后期变形 解理、孪生、断裂、压力溶解和新脉可能改造原始物质。
富含碳酸盐的物质可用
石灰石、海洋沉积物、泉水沉积物、热液流体、贝壳或较老的大理石提供钙碳酸盐成分。
水运输溶解的离子
地下水、热液流体、洞穴水或沉积孔隙水运输钙、碳酸盐和微量杂质。
化学条件发生变化
二氧化碳流失、蒸发、混合、冷却、压力变化或与母岩反应导致方解石沉淀。
产生蓝色的特征进入生长中的碳酸盐
微量杂质、显微夹杂物、孔隙、缺陷或悬浮矿物质被纳入沉积物中。
反复生长形成薄纱和带状结构
流动、化学成分、颗粒大小和夹杂物密度的变化产生白色云雾、蓝色层、棕色碳酸盐和内部边界。
地壳抬升和侵蚀暴露出这些物质
风化作用释放出来自脉、采石场、洞穴、矿山、河流沉积物和变质露头的碳酸盐块体。
脉和断层
富矿物水沿裂缝沉积方解石，形成致密带、富劈裂块体和局部开放晶体空腔。
空洞和晶洞
空隙允许菱面体、菱形体或晶簇晶体在早期碳酸盐层上生长。
石灰石和大理石
方解石可能是主要沉积成分、后期胶结物或再结晶变质矿物。
带状碳酸盐系统
随着流体化学和压力条件的变化，方解石和文石可能交替出现。
形态、贸易名称及相关材料
商业名称通常描述外观多于矿物身份。有些是有用的简写；有些则通过借用无关宝石或地理区域的名称造成混淆。
| 名称或形态 | 典型外观 | 重要说明 |
|---|---|---|
| 蓝方解石 | 浅天蓝至牛仔蓝色致密方解石，边缘薄处常有云雾状且半透明。 | 颜色机制和矿物纯度因矿床而异。 |
| 光学蓝方解石 | 相对透明的蓝色或蓝灰色材料，能产生可见的影像重叠。 | 远不如普通浑浊装饰材料常见。 |
| 带状蓝色方解石 | 平行或弯曲的蓝白色碳酸盐层。 | 可能包含多代方解石或其他碳酸盐矿物。 |
| “蓝缟玛瑙” | 带状蓝色、白色、奶油色或棕褐色方解石，用于雕刻和建筑物件。 | 贸易误称；真正的缟玛瑙是带状玉髓，是一种硬度更高的硅质材料。 |
| 加勒比方解石 | 带有白色和棕色碳酸盐带的蓝色方解石，通常含有文石。 | 一种与巴基斯坦相关的现代贸易名称，不是加勒比地区的矿床。 |
| 蓝文石 | 蓝色至绿松石色的斜方碳酸钙，有时呈葡萄状或纤维状。 | 与方解石化学式相同，但矿物结构、密度和晶体形态不同。 |
| 方解石球体或塔形 | 雕刻的致密材料，显示云雾、脉络、裂纹和抛光的半透明性。 | 形状为人工制造；不代表自然晶体形态。 |
| 基质中的方解石 | 蓝色方解石与石灰石、大理石、粘土、氧化铁、石英、文石或其他基质共生。 | 该物体是多矿物标本或岩石，而非纯方解石。 |
均匀致密的蓝色
适合制作球体、自由形态、片状、掌石和强调半透明的宽大抛光表面。
浑浊材料
白色薄雾、内部雾气和柔软斑块可以营造视觉深度，而无需透明度。
带状方解石-文石
对比鲜明的蓝色、白色和焦糖棕色层揭示了碳酸盐生长条件的变化。
劈裂标本
天然或人为劈裂的菱面体展示了晶体结构与断裂之间的关系。
双折射、偏振和内部光线
方解石在常见透明矿物中具有最大的双折射率之一。一束入射光分成普通光线和非常光线，它们以不同速度和方向穿过晶体。
- 普通光线 一束光线遵循对相关方向保持恒定的折射率。
- 非常光线 第二束光线遵循方向依赖的折射率，偏离普通路径。
- 大双折射率 两个主折射率之间的差异约为0.172。
- 晶体取向 双重影像在适当方向最强，沿光轴观察时可能消失。
- 透明度要求 浑浊的大块蓝方解石可能散射过多光线，导致文字双重影像不明显。
- 偏振 两束光线偏振不同，使得清澈的方解石在光学仪器中具有历史重要性。
可见的影像双重
透明菱面体可以在晶体下方产生线条、字母或物体的两个位移影像。
光轴例外
沿光轴，两束光线一起传播，明显的双重影像大大减少或消失。
浑浊遮蔽光学效果
内部散射可能掩盖双折射，尽管方解石结构仍然强烈各向异性。
抛光和表面质量
划痕、解理阶梯、弯曲雕刻和不平整表面会扭曲通过光学级材料看到的清晰双重影像。
| 光学特征 | 典型的方解石行为 | 实际观察 |
|---|---|---|
| 光学特性 | 单轴负性。 | 非常折射率低于普通折射率。 |
| 主折射率 | 约为1.486和1.658。 | 异常大的差异在透明材料中产生明显的位移。 |
| 双折射率 | 约为0.172。 | 在常见透明矿物中属于最强的数值之一。 |
| 双重影像的色散 | 分离随波长和观察角度变化。 | 在适当照明下，边缘可能显示细微的彩色光晕。 |
| 大块蓝方解石 | 通常半透明或不透明，内部散射强烈。 | 背光时可能发光，但不会产生清晰的双重影像。 |
| 荧光 | 白色、奶油色、黄色、橙色、红色、蓝色、绿色或惰性反应可变。 | 有助于绘制区域和修复，但本身不具备诊断功能。 |
物理与材料性质
方解石的软度、脆性、完美解理、酸敏感性和强烈的光学各向异性决定了蓝方解石的切割、镶嵌、处理、清洁和存储方式。
| 性质 | 典型范围或行为 | 实际意义 |
|---|---|---|
| 成分 | CaCO3 含可变的微量杂质、夹杂物、缺陷及相关碳酸盐矿物。 | 微量成分影响颜色、荧光、密度和视觉纹理。 |
| 晶体系统 | 三方晶系。 | 控制菱面体解理、光学特性、孪生和晶体形态。 |
| 硬度 | 莫氏硬度3。 | 金属、石英粉、陶瓷表面和大多数宝石能划伤抛光面。 |
| 比重 | 约2.70–2.72。 | 方解石比许多塑料重，但比天青石、萤石、重晶石及多种富金属矿物轻。 |
| 解理 | 在三个菱面体方向上解理完美。 | 冲击或集中压力可使看似完整的块体裂开。 |
| 断裂 | 断口呈贝壳状至不规则，断裂不沿解理面。 | 碎片可能结合曲面断裂和宽广平坦的解理面。 |
| 光泽 | 新鲜晶体呈玻璃光泽，解理面呈珍珠光泽，块状风化表面呈蜡质或暗淡光泽。 | 树脂、蜡、抛光剂和表面变化会改变观察到的光泽。 |
| 透明度 | 透明至不透明。 | 大多数装饰性蓝色材料因细小夹杂物和晶界而呈半透明或不透明。 |
| 条痕 | 白色。 | 条痕测试对抛光或重要材料既无必要又具破坏性。 |
| 酸反应 | 在冷稀盐酸中强烈起泡；与弱家用酸反应较慢。 | 酸性测试会永久蚀刻抛光面，不应在成品上使用。 |
| 溶解性与风化 | 在微酸性天然水中缓慢溶解，且易与较强酸反应。 | 洞穴、喀斯特地貌、蚀刻表面和碳酸盐脉络均反映了这种化学反应性。 |
| 热学行为 | 快速温度变化下易脆；相关的胶水、染料、树脂和填料可能更易受损。 | 蒸汽、沸水、热工具和明火均不适用。 |
表面柔软
高抛光面虽然美观，但容易被灰尘、磨料布、金属边缘和与更硬石材接触而变暗。
脆性结构
解理使角落、钻孔、细塔、尖端和裸露边缘特别脆弱。
酸敏感化学性质
醋、柑橘类、除垢剂、浴室清洁剂和酸性土壤会使表面变粗糙或溶解。
内部强度可变
白色脉络、愈合的裂缝、晶界、基体接触面和带状界面对应力的反应可能不同。
产地、矿床环境与来源
蓝方解石分布于多个国家和地质环境。只有在有可靠标签、矿山记录、母岩信息或购入历史支持时，国家名称才有参考价值。不同矿床的外观相似材料可能具有不同的矿物组合和颜色机制。
马达加斯加
浅至中蓝色块状方解石的主要产地，用于制作球体、自由形态、掌石、雕刻品和装饰板材。
墨西哥
墨西哥碳酸盐矿床产出蓝色、白色、奶油色和带状方解石，包括有时以缟玛瑙相关名称销售的装饰材料。
阿根廷
带状和块状碳酸盐材料可包含浅蓝色区域及白色、奶油色、灰色或暖色调层。
巴基斯坦
带状蓝方解石伴有白色和棕色文石，广泛作为加勒比方解石销售。
南非
富含碳酸盐的矿化矿区产出蓝方解石及相关的块状或晶体方解石材料。
其他碳酸盐矿区
蓝方解石可在适合的碳酸盐流体、空洞、微量杂质和保存条件同时存在的地方形成。
| 标签用语 | 其传达的信息 | 尚不确定的内容 |
|---|---|---|
| 蓝方解石 | 确认属于方解石种类的蓝色材料。 | 产地、处理、颜色机制、矿物纯度和伴生相仍未明确。 |
| 天然蓝方解石 | 基材和颜色声称为地质形成而非人工制造。 | 蜡、树脂、修复、填充、涂层和抛光历史仍需单独披露。 |
| 马达加斯加蓝方解石 | 声称产自马达加斯加。 | 具体采石场、矿区、母岩和保管链应支持标签信息。 |
| 加勒比方解石 | 描述了一种蓝棕色带状贸易材料。 | 该名称并非加勒比地区产地，且该物体可能同时含有方解石和文石。 |
| 蓝缟玛瑙 | 通常指带状蓝色装饰性碳酸盐。 | 通常是方解石而非真正的玉髓缟玛瑙。 |
| 基质中的蓝方解石 | 方解石仍附着或与另一种岩石或矿物共生。 | 基质成分、稳定性、处理方式和产地需要单独描述。 |
光学科学、地质学与物质文化中的方解石
蓝方解石主要作为现代的装饰和收藏材料，而更广泛的方解石种类则拥有悠久的科学、建筑、地质和技术历史。
富含方解石的岩石成为基础材料
石灰石和大理石被塑造成建筑、雕塑、灰泥、砂浆、颜料和基于石灰的技术，遍及多个地区。
透明的冰岛光揭示双折射现象
清澈的方解石晶体使光的分裂直接可见，成为双折射和偏振研究的核心。
方解石棱镜帮助控制偏振光
光学级方解石被纳入历史极化设备，用于显微镜学、矿物学和实验物理学。
方解石成为水、气候、埋藏和变形的记录
晶体结构、同位素、微量元素、孪晶、水泥、矿脉和化石被用来重建地质环境。
大块蓝色方解石进入装饰雕刻和室内展示
改进的切割和抛光使其浑浊、半透明、条纹和柔和色彩在大型雕塑形态中可见。
方解石连接了两个截然不同的视觉世界：浑浊蓝色雕刻的静谧不透明和透明菱面体的精确光学重影。
光学矿物学
清澈的方解石在现代电子仪器测量双折射之前使其可见。
碳酸盐档案
洞穴沉积物、贝壳、石灰石、矿脉和大理石保存了水、大气、埋藏和温度的化学记录。
方解石–文石转变
两种碳酸钙结构揭示了压力、温度、流体和生物如何影响矿物稳定性。
现代蓝色材料
蓝色方解石主要因其颜色、半透明性、纹理、触感抛光和宽广表面内可见的地质故事而受到欣赏。
鉴定及常见相似物
鉴定应结合软度、菱面体解理、密度、光学行为、碳酸盐化学、内部结构和地质环境。对于抛光或重要样品，无需破坏性酸测试、划痕测试和破碎测试。
无损检测顺序
从完整物体开始，利用现有表面，先不考虑任何实验室样品。
- 观察中性光 记录颜色是浅天蓝色、灰蓝色、牛仔蓝、带绿色、均匀染色还是集中在裂缝附近。
- 检查抛光面 寻找软磨损、解理阶梯、蜡、树脂、涂层、划痕和基质下切。
- 检查现有的缺口 自然损伤可能显示出平坦的菱面体解理，而不会造成新的损害。
- 使用透射光 薄边缘可能发光，显示云雾、条纹、染料集中或组装层。
- 检查光学重影 透明区域在有利方向观察时可能出现线条或内含物的重影。
- 评估重量感 方解石密度适中，手感应比天青石、重晶石或许多富金属矿物轻。
- 使用紫外光 绘制可变荧光、填充物、胶水、涂层和矿物区域，不要将单一反应视为证据。
- 寻求仪器确认 拉曼光谱、红外分析、X射线衍射和密度测量可区分方解石与相关材料。
| 材料 | 为何它可能类似蓝方解石 | 有用的区分方法 |
|---|---|---|
| 蓝文石 | 相同的CaCO3 化学成分及重叠的蓝色、绿蓝色和白色。 | 文石是正交晶系，密度更大，常呈纤维状或葡萄状，劈理和衍射行为不同。 |
| 天青石 | 浅天蓝色晶体和大块材料。 | 天青石是硫酸锶，密度显著更大，常呈板状，不像方解石那样起泡。 |
| 天使石 | 柔软的云状蓝色大块材料，用于雕刻。 | 天使石是硬石膏，密度更大，正交晶系，化学成分不同，缺乏方解石的菱面劈理和酸反应。 |
| 蓝带玛瑙 | 浅蓝白色带状装饰材料。 | 玛瑙是玉髓，硬度更高，基于二氧化硅，不具劈理，耐弱酸。 |
| 萤石 | 蓝色半透明晶体和带明显劈理的雕刻品。 | 萤石硬度为莫氏4，立方体结构，常见八面体劈理，双折射率远低于方解石。 |
| 染色的海纹石或菱镁矿 | 多孔的浅色石头可染成蓝色，用于珠子和雕刻品。 | 染料积聚在孔隙和脉络中；硬度、密度、劈理和光谱不同。 |
| 玻璃 | 能复制半透明淡蓝色和抛光表面。 | 玻璃缺乏菱面劈理，可能含有圆形气泡或模具痕迹，且不显示方解石的光学特性。 |
| 树脂复合材料 | 可模仿云雾状、颜色、轻质和雕刻形状。 | 模具接缝、气泡、均匀的粘合剂、低硬度、热敏感性和光谱分析可揭示制造痕迹。 |
评估、纹理、抛光和状况
蓝方解石没有统一的分级标准。大块雕刻品、透明光学晶体、带状方解石-文石、球体、基质标本、珠子和建筑用板材应根据不同的优先级进行评估。
颜色
评估色调、色泽、均匀度、透明度、灰色或绿色修饰，以及颜色在普通室内光线下是否仍然吸引人。
云雾状纹理和内部深度
天然雾状、白色薄雾和柔和带状可增加深度，而粉状开放裂缝可能降低耐久性。
图案
在带状材料中，评估蓝方解石、白色层、棕色碳酸盐、基质和脉络方向之间的关系。
结构完整性
检查解理裂缝、修复断裂、细薄尖端、钻孔、不稳定基座、基质接触和裸露角落。
抛光质量
细腻表面应均匀，无过多凹坑、拖痕、蜡残留、细节压扁或隐藏树脂。
文档资料
产地、矿物伴生、处理、修复、雕刻历史、收藏记录和实验室数据可能增加其重要性。
| 物品类型 | 优先关注的特征 | 检查要点 |
|---|---|---|
| 大块抛光自由形态 | 颜色、半透明度、天然薄雾、均衡形状、稳定基座和均匀抛光。 | 解理裂缝、树脂填充的凹坑、染色外皮、不稳定的接触点和修复的角落。 |
| 球体 | 图案分布、内部光泽、抛光连续性、圆度和稳固支撑。 | 隐藏的平坦面、深裂缝、不稳定的支撑、填充空洞和集中在一点的重量。 |
| 塔状或尖状 | 比例、带状方向、颜色、抛光和宽广稳定的基座。 | 尖端细薄、与尖端平行的解理、修复的尖端、倾斜的基座和应力裂缝。 |
| 带状方解石-文石 | 层间对比、地质连续性、抛光、厚度和矿物鉴定。 | 薄弱层界、染色、树脂饱和、背衬和误导性贸易名称描述。 |
| 透明菱面体 | 透明度、天然或解理形态、光学重影、表面保存和文档资料。 | 解理损伤、粘合角、重新切割面、划痕、涂层和内部裂缝。 |
| 晶体或基质标本 | 习性、伴生矿物、自然接触、光泽、产地和保存的母岩。 | 粘合晶体、人造基质、修复的晶体端面、酸洗和丢失的标签。 |
染色、树脂、蜡、修复和复合结构
优质天然蓝方解石可不经染色出售，但多孔雕刻品、珠子、带状装饰材料和受损物品可能经过染色、打蜡、填充、稳定、背衬、涂层或组装处理。
| 处理方法或替代方案 | 目的 | 可能观察到的现象 | 护理建议 |
|---|---|---|---|
| 染色 | 加深浅蓝色，形成绿松石色，或均匀斑驳表面。 | 颜色集中在裂缝、孔隙、钻孔、晶界、外皮或一层浅表层。 | 避免使用溶剂、漂白剂、长时间浸泡、强光和磨蚀性清洁。 |
| 树脂稳定 | 增强多孔材料，便于切割或抛光。 | 孔隙内光泽、气泡、塑料状裂纹、填充坑洞和紫外线响应改变。 | 避免高温、蒸汽、溶剂、超声波清洗和长时间浸泡。 |
| 裂缝填充 | 减少裂纹可见度，支撑脆弱部分。 | 闪光效果、气泡、弯月边缘或裂缝处光泽不均。 | 使用短暂温和的手工清洁，防止快速温度变化。 |
| 蜡或油 | 加深颜色，暂时改善干燥或多孔表面。 | 凹槽残留物、不均匀变暗、吸附指纹和洗涤剂后颜色变化。 | 避免溶剂、过量肥皂、长时间接触水和高温。 |
| 表面涂层 | 增加光泽、颜色或临时保护。 | 剥落、积聚、高点磨损、不同荧光或边缘颜色脱落。 | 使用柔软干燥或微湿布，避免化学品。 |
| 背衬 | 支撑薄板或增强显色对比。 | 层线、胶水、深色底层、树脂片或边缘可见的第二种材料。 | 保持干燥，避免可能削弱粘合的高温。 |
| 粘合修复 | 重新连接断裂的塔状体、雕刻、晶体、板材或基质块。 | 接缝线、错位纹理、多余胶水、紫外线荧光或表面不匹配。 | 避免浸泡、溶剂、振动、蒸汽和集中压力。 |
| 树脂或玻璃仿制品 | 在低重量或模制形态下复制浅蓝色和朦胧效果。 | 模具接缝、气泡、重复图案、过于均匀的颜色和缺乏方解石解理。 | 应根据制造材料描述，而非作为天然方解石。 |
天然颜色
未经处理的蓝方解石通常显示细微变化、朦胧结构、浅色边缘和特定矿床的图案。
染色孔隙
方解石晶界和裂缝可能不均匀吸收颜色，形成深蓝色线条或色斑集中。
树脂支撑的抛光
稳定处理可能改善表面脆弱性，但会改变物件的清洁和耐热性。
复合板材
薄碳酸盐可能附着于背衬，填充树脂，或由多块拼接组成，用于建筑或装饰用途。
珠宝、雕刻、室内装饰和展示
蓝方解石最好用于其柔软性和解理面受到保护的场合。其低视觉重量、朦胧的半透明度、宽广的色彩区域以及接受大型雕塑形态的能力，使其在吊坠、雕刻、球体、自由形态、平板和室内物件中尤为有效。
吊坠和耳环
低冲击珠宝允许蓝色和半透明度保持可见，同时不使宝石暴露于反复撞击中。
保护戒指
偶尔佩戴的戒指适合低包边、宽大支撑、圆润轮廓和足够金属保护腰线。
球体和自由形状
宽大弯曲表面显示白色浑浊、分层色彩、内部反射和变化的半透明度。
塔状和雕刻品
垂直物体强调带纹和薄雾，但细尖和突出部分需谨慎定向和支撑。
带状建筑材料
富含方解石的板材可用于小面板、容器、瓷砖、桌面和受保护的装饰表面，避免酸和磨损。
教学标本
透明菱面体展示解理、双折射、碳酸盐化学及晶体与商业品种的区别。
| 用途 | 推荐方法 | 主要限制 |
|---|---|---|
| 吊坠 | 使用支撑性包边、宽大吊环、受保护边缘和开放背衬以便透光。 | 细钻孔、解理面、链条撞击、香水和带粘合剂的结构。 |
| 耳环 | 适合凸面宝石、珠子、滴形和小型半透明雕刻。 | 跌落撞击、细尖、薄孔、发胶和金属修复时的热量。 |
| 戒指 | 选择低矮封闭设计，适合偶尔佩戴。 | 桌面磨损、家用化学品、撞击、爪压和快速失去光泽。 |
| 珠串 | 使用光滑孔洞、柔软耐用的绳索、打结并保持足够间距以减少珠子接触。 | 孔洞裂纹、珠子间磨损、香水、护肤品及残留物进入孔隙。 |
| 球体或自由形状 | 放置在稳定且有衬垫的支架上，支撑面积宽广。 | 滚动、尖端受力、跌落、窗户直射阳光和酸性表面清洁剂。 |
| 塔状或雕刻尖端 | 使用宽大平稳的底座，远离架子边缘或震动处放置。 | 尖端薄弱、沿解理面断裂、修复过的尖端和不稳定的底座。 |
| 内部板块 | 使用密封支撑，仅用与碳酸盐兼容的产品清洁。 | 柑橘、葡萄酒、醋、除垢剂、磨料粉、热量和边缘撞击。 |
| 光学演示 | 在受控光线下，将透明菱面体放置于暗线或印刷文字上方。 | 浑浊、划痕、不良取向和解理损伤会遮盖双折射现象。 |
护理、清洁、存储及宝石加工安全
蓝方解石应视为软且易碎、对酸敏感的碳酸盐。手工短时间清洁最安全，因为染色、树脂、蜡、填充物、背衬、粘合剂、基质和之前的修复可能不易察觉。
日常清洁
使用温水、少量温和肥皂和软布。轻轻冲洗后立即擦干。
酸性保护
避免方解石接触醋、柑橘、葡萄酒、除垢剂、酸性清洁剂以及长时间接触酸性土壤。
防撞保护
在软垫表面上处理塔状体、尖端、球体、雕刻品和珠宝，并支撑最宽的稳定区域。
磨损控制
使用干净无绒布，单独存放，避免与金属、石英、玻璃、陶瓷及更硬宝石接触。
基质碎片
当存在粘土、氧化铁、胶水、树脂、多孔碳酸盐或脆弱的伴生矿物时，优先使用柔软干刷。
宝石加工
用受控湿法或有效抽取切割和打磨，以限制碳酸盐、含硅基质、树脂和抛光粉尘。
| 风险 | 可能影响 | 预防措施 |
|---|---|---|
| 酸性清洁剂 | 蚀刻抛光、暗淡斑点、点蚀、边缘溶解和细雕细节丧失。 | 仅用温和肥皂和中性水进行短暂手工清洁。 |
| 剧烈撞击 | 解理裂开、断尖、缺口边缘、裂缝张开或基质脱落。 | 使用宽支撑、保护性镶嵌、软垫处理和稳定支架。 |
| 磨料布或粉末 | 细微划痕、雾状、细节圆润和抛光变暗。 | 使用干净的软布，避免抛光粉或颗粒残留。 |
| 超声波振动 | 裂缝扩展、解理传播、胶水失效、填充物损坏和基质分离。 | 改用温和的手工清洁。 |
| 蒸汽或沸水 | 热冲击、裂缝扩展、涂层损伤、粘合剂失效和染料迁移。 | 避免蒸汽、热浸、火焰、焊接热和快速温度变化。 |
| 长时间浸泡 | 水分进入裂缝，软化粘合剂，移动染料，去除蜡质，并将残留物带入孔隙。 | 保持清洁时间短暂，彻底晾干物品。 |
| 干切割或打磨 | 空气中的碳酸盐、基质中的结晶二氧化硅、树脂和抛光剂。 | 使用湿法或有效的局部抽取，并配备适当的眼部和呼吸防护。 |
| 食物或饮用水使用 | 染料、树脂、抛光剂、粘合剂、处理残留物、基质颗粒和污染物可能会转移。 | 请将收藏石和珠宝远离食物、饮料、化妆品及可食用制剂。 |
当代反思意义
当代的诠释通常将蓝方解石与安静的交流、宽广的注意力、柔和的视角和深思的暂停联系在一起。这些主题可以在材料本身找到依据：浅色、朦胧的透明度、重影、明显的解理面以及通过反复沉积形成的碳酸盐层。
宁静的清晰
浅蓝色可以标记一个减少噪音的时刻，以决定什么值得关注。
清晰而非完全透明
模糊的方解石表明，即使细节未完全显现，也能获得有用的理解。
同一主题的两种视角
双折射提供了通过多重解释审视同一情况的精确图像。
柔软中的边界
温和的颜色存在于沿精确平面分裂的晶体结构中，将平静外观与明确界限结合。
分层发展
带状碳酸盐记录了重复生长而非瞬间形成，提供了渐变模型。
光线穿透厚度
薄边缘比密集中心更清晰发光，表明减少不必要的深度可以揭示核心价值。
| 观察到的特征 | 反思主题 | 实际问题 |
|---|---|---|
| 一条线看似两条 | 多重解释 | 在接受第一个解释之前，应检查哪种第二视角？ |
| 模糊但明亮的内部 | 部分清晰 | 已有足够可见的内容支持一个谨慎的下一步？ |
| 柔软外观下的完美解理 | 特定脆弱性 | 应避免哪种具体压力，尽管整体情况看似可控？ |
| 重复的蓝白色带纹 | 通过积累的变化 | 哪种小的重复动作正在构建当前结果？ |
| 薄边缘传递更多光线 | 比例与简洁 | 什么可以被简化以使核心思想更易理解？ |
| 酸性改变表面 | 环境兼容性 | 哪种周围条件正在缓慢改变结构，而不仅仅是接触它？ |
| 方解石和文石共享一种化学成分 | 相同成分，不同结构 | 在哪些地方重新排列相同资源可以产生根本不同的结果？ |
| 由许多微小特征产生的模糊 | 营造氛围的小影响 | 哪些细微的重复因素正在塑造整体环境的基调？ |
反思实践
这些练习利用蓝方解石的光学和结构特征作为有序思考的提示。石头、照片、绘画或书面描述都可以作为视觉参考。
双重影像回顾
- 写出对一个困难情况的当前解释。
- 写出一个同样能解释相同证据的第二种解释。
- 列出支持两种可能性的观察结果。
- 确定一个可以区分它们的测试。
- 在收集到区分性证据之前，推迟结论。
模糊清晰度检查
- 指出一个尚无法完全理解的主题。
- 记录直接已知的信息，而非推断。
- 标记最重要的不确定因素。
- 选择一个不需要完全确定的安全行动。
- 回顾行动后变得更清晰的内容。
解理边界
- 选择一个重复压力积累的区域。
- 识别应力来源的具体方向。
- 区分一般韧性与具体脆弱面。
- 添加一个边界、支撑或位置变更。
- 检查干预是否减少了集中压力。
薄边缘编辑
- 选择一个因过多细节而目的被掩盖的项目。
- 用一句话写出核心目的。
- 删除不支持内容的层次、特征或解释。
- 保留足够内容以确保准确。
- 测试修订版是否更易理解和使用。
分层成长图
- 将一个长过程划分为不同的时期或层次。
- 记录每个时期进入的内容。
- 识别当前仍然活跃的层次。
- 区分旧状况与当前要求。
- 选择一项适合最新层次的行动。
静默沟通草稿
- 选择一条需要更清晰表达的信息。
- 陈述事实要点，无指责或过多解释。
- 添加情境的实际效果。
- 提出一个具体请求或下一步行动。
- 发送前请先读一遍以确保准确，再读一遍以调整语气。
继续深入专业蓝方解石指南
蓝方解石可通过碳酸盐结构、强烈的双折射、地质形成、条带变种、产地、文化历史、叙事及扎根的反思实践来探索。
常见问题解答
什么是蓝方解石？
蓝方解石是方解石，化学式为CaCO3其自然外观从浅天蓝到灰蓝或牛仔蓝不等。大多数商业材料为块状且柔和云雾状，而非透明晶体。
蓝色的成因是什么？
原因因矿床而异，可能涉及微量元素替代、显微矿物包裹体、晶格缺陷、孔隙、悬浮物质和光散射。没有单一机制适用于所有标本。
为什么透明方解石会产生双重影像？
方解石具有强烈的双折射。进入晶体的光线分离成普通光线和非常光线，沿不同路径传播，通过有利的方向产生两个位移的影像。
蓝方解石和加勒比方解石有什么区别？
蓝方解石可以相对均匀或呈云雾状。加勒比方解石是一个贸易名称，通常用于来自巴基斯坦的带状材料，含有蓝方解石及白色和棕色碳酸盐层，常包括文石。
“蓝缟玛瑙”真的是缟玛瑙吗？
通常不适合。该名称通常指带状方解石。真正的缟玛瑙是带状玉髓，一种硬度更高且化学性质不同的二氧化硅材料。
蓝方解石适合做珠宝吗？
最适合用作吊坠、耳环、胸针和受保护的珠子。戒指和手链需要低保护的镶嵌和偶尔佩戴，因为方解石质地柔软、易碎且完全可解理。
蓝方解石应如何清洁？
使用温水、少量温和肥皂和软布。短暂冲洗后立即擦干。避免使用酸、醋、柑橘、蒸汽、超声波清洗、研磨剂和长时间浸泡。
蓝方解石是否经过处理？
天然未处理材料常见，但雕刻品、珠子、板材和多孔材料中可能存在染色、树脂稳定、裂缝填充、打蜡、涂层、背衬和粘合修复。
最终反思
蓝方解石将克制的颜色与异常富有表现力的结构结合。它的浅色云雾看起来柔和而弥散，但其下的矿物沿精确的平面解理，并将光线分成两条不同的路径。
它的地质形态同样多样。它可以填充裂缝、衬里空洞、在大理石中再结晶、与文石交替出现、保存内部薄膜，或以透明的菱面体形式出现，使一条线变成两条。
理解蓝方解石不仅仅是认识一种舒缓的颜色。它的完整特性包括碳酸钙化学成分、菱面体解理、强烈的双折射、分层的地质生长、细致的材料处理，以及天然结构与后期处理的区别。
