Gravitational Lensing: A Natural Cosmic Telescope

引力透镜：天然宇宙望远镜

利用前景质量集中体放大和扭曲背景天体

爱因斯坦的预测与透镜概念

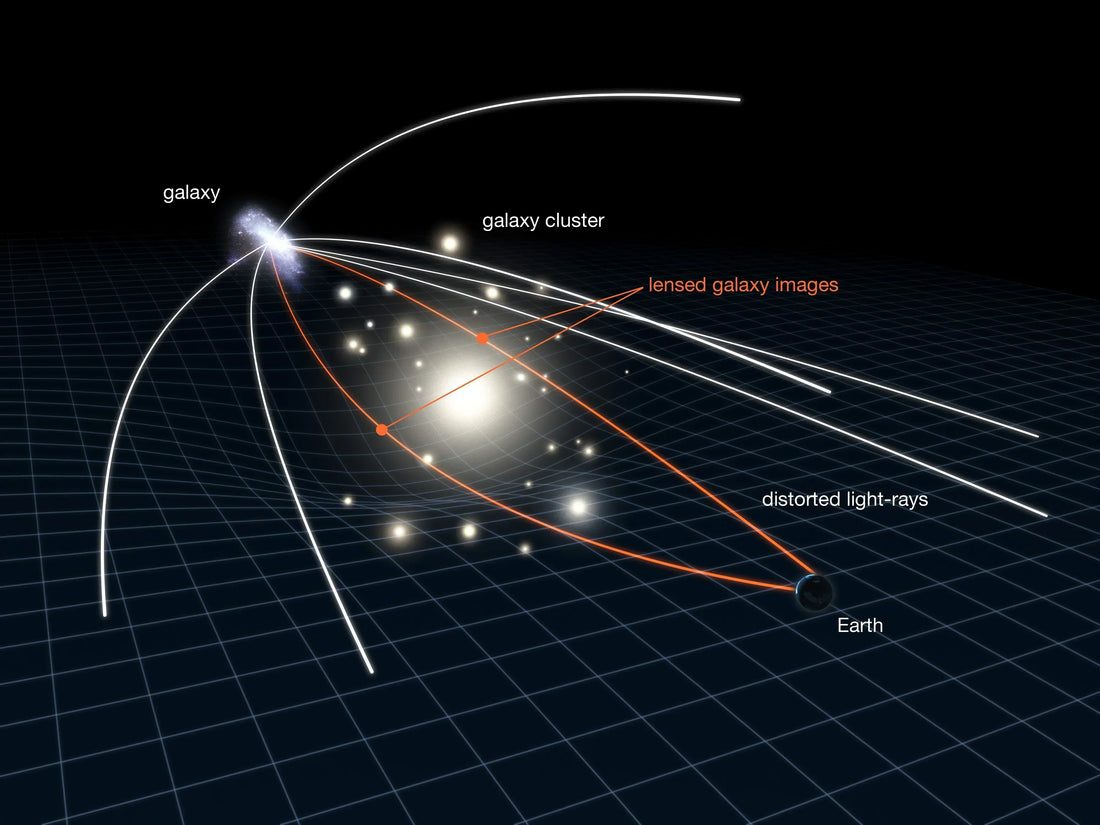

引力透镜是广义相对论的结果——质量（或能量）使时空弯曲，光线经过大质量物体附近时路径被弯曲。光子不再沿直线传播，而是偏向质量集中处。阿尔伯特·爱因斯坦认识到，足够大质量的前景物体可以作为背景源的“透镜”，类似光学透镜弯曲和聚焦光线。然而，爱因斯坦最初认为这是一种罕见现象。现代天文学表明，透镜不仅是好奇现象，而是宇宙中普遍存在的效应，使我们能够独特地洞察质量分布（包括暗物质），并放大遥远、微弱的背景星系或类星体。

透镜现象在多个尺度上表现：

  • 强透镜：当排列紧密时产生显著的多重图像、弧线或爱因斯坦环。
  • 弱透镜：背景星系的微小形状扭曲（剪切），用于统计绘制大尺度结构。
  • 微透镜：前景恒星或致密天体放大背景恒星，揭示系外行星或暗恒星遗迹。

每种透镜类型都利用引力弯曲光线的原理来探测大质量结构——星系团、星系晕，甚至单个恒星。因此，引力透镜充当了一个“天然望远镜”，有时能极大放大遥远的宇宙天体，否则这些天体无法被观测到。

2. 引力透镜的理论基础

2.1 广义相对论中的光偏转

广义相对论告诉我们，光子沿着弯曲时空中的测地线传播。在球形质量（如恒星或星团）周围，弱场近似下的偏转角为：

α ≈ 4GM / (r c²),

其中 G 是引力常数，M 是透镜质量，r 是冲击参数，c 是光速。对于大质量星系团或大尺度晕，偏转角可达几角秒到几十角秒，足以产生可见的背景星系多重图像。

2.2 透镜方程与角度关系

在透镜几何中，透镜方程将图像的观测角位置 (θ) 与源的真实角位置 (β) 及偏转角 α(θ) 关联起来。该方程的解可产生多个图像、弧线或环，具体取决于排列和透镜质量分布。简单点透镜的“爱因斯坦环半径”为：

θE = √(4GM / c² × DLS / (DL DS)),

其中 DL，DS，DLS 分别是透镜、源和透镜到源的角直径距离。在更现实的扩展透镜（星系团、椭圆星系）中，通过二维质量分布求解透镜势。

3. 强引力透镜：弧、环与多重像

3.1 爱因斯坦环与多重像

当背景源、透镜和观测者几乎共线时，会出现近乎完美的环，称为爱因斯坦环。如果对齐不够精确或质量分布不对称，则会看到同一背景星系或类星体的多重像。经典例子：

  • 双胞胎类星体 QSO 0957+561
  • 前景星系中的爱因斯坦十字（Q2237+030）
  • 星团透镜中的Abell 2218弧

3.2 星团透镜与巨弧

大质量星系团是主要的强透镜。它们巨大的引力势能可以产生巨弧——背景星系的拉长像，有时还会出现径向弧或来自不同源的多组弧。哈勃太空望远镜揭示了如Abell 1689、MACS J1149等星团周围壮观的弧像。这些弧的放大倍数可达10倍至100倍，揭示了高红移星系的细节。有时会形成“完整环”弧或部分弧，用于测量星团的暗物质分布。

3.3 引力透镜作为宇宙望远镜

强引力透镜使天文学家能够以比平常更高的分辨率或亮度研究遥远星系。例如，红移z > 2的微弱星系可能被前景星团放大到足以进行详细光谱学或形态学分析的程度。这种“自然望远镜”效应促成了对极高红移星系中恒星形成区、金属丰度或形态特征的发现，填补了星系演化研究中的观测空白。

4. 弱引力透镜：宇宙剪切与质量映射

4.1 背景星系的小形变

在弱引力透镜中，光线偏折较小，因此背景星系的形状会略微被拉伸。通过在大面积天空区域内对大量星系形状取平均，可以统计检测到描绘前景质量分布的相干剪切模式。单个星系的形状噪声较大，但在一个区域内结合数十万甚至数百万个星系后，可以揭示约1%的剪切场。

4.2 星团弱引力透镜

可以通过分析星团中心周围的平均切向剪切来测量星团的质量和质量分布。这种方法不依赖于动力学平衡或X射线气体物理的假设，因此能够直接探测暗物质晕。观测证实星团包含的质量远超过发光物质，凸显了暗物质的主导地位。

4.3 宇宙剪切巡天

宇宙剪切——由视线方向物质分布引起的大尺度弱透镜——提供了结构增长和几何的强有力测量。CFHTLenS、DES（暗能量巡天）、KiDS以及即将到来的Euclid和Roman等巡天覆盖数千平方度，约束物质波动幅度（σ8）、物质密度（Ωm）和暗能量。这些宇宙剪切分析可以交叉验证CMB推导的参数并寻找新物理。

5. 微透镜：恒星或行星尺度

5.1 点质量透镜

当致密天体（恒星、黑洞、系外行星）作为背景恒星的透镜时，排列可能导致微透镜。当透镜经过前方时，背景恒星变亮，产生特征性的光变曲线。由于爱因斯坦环尺度较小，不会分辨出多重像，但总通量会变化，有时变化幅度很大。

5.2 系外行星探测

微透镜对透镜恒星的行星伴星特别敏感。透镜光变曲线中的小异常揭示了质量比约为1:1,000或更小的行星存在。OGLE、MOA和KMTNet等巡天发现了宽轨道或围绕暗淡/银河核星的系外行星，这些是其他方法难以探测的。微透镜还探测银河系中的恒星遗迹黑洞或流浪天体。

6. 科学应用与亮点

6.1 星系和星系团的质量分布

透镜（强透镜和弱透镜）产生二维质量图，使得可以直接测量暗物质晕。对于像子弹星系团这样的星系团，透镜揭示了暗物质分布在碰撞后与重子气体的偏移——这是暗物质无碰撞性质的有力证据。星系-星系透镜通过叠加许多星系周围的弱透镜信号，推导出随光度或星系类型变化的平均晕剖面。

6.2 暗能量与宇宙膨胀

结合透镜几何（例如，星系团强透镜弧或宇宙剪切层析）与距离-红移关系，可以约束宇宙膨胀，特别是在分析多个红移处的透镜时。例如，多重成像类星体系统中的时间延迟透镜可以估算 H0 如果透镜质量模型已知。“H0LiCOW”合作组利用类星体时间延迟测量 H0 近似 ~73 km/s/Mpc，属于“哈勃张力”争论的一部分。

6.3 遥远宇宙的放大

星系团的强透镜效应提供了对遥远星系的放大，有效降低了探测阈值。这种方法已使得极高红移星系（z > 6–10）的探测成为可能，并能详细研究这些星系，否则现有望远镜无法实现。例子包括Frontier Fields计划，利用哈勃望远镜观察六个大质量星系团作为引力望远镜，发现了数百个微弱的透镜源。

7. 未来方向与即将开展的任务

7.1 地面巡天

像LSST（现称维拉·C·鲁宾天文台）这样的巡天将测量约18,000平方度的宇宙剪切，达到前所未有的深度，产生数十亿个星系形状数据以支持稳健的透镜分析。与此同时，多波段设施的专门星系团透镜项目将精细测量数千个星系团的质量，研究大尺度结构和暗物质性质。

7.2 太空任务：Euclid与Roman

Euclid和Roman望远镜将从太空进行宽场红外成像和光谱观测，实现极少大气干扰下的高分辨率弱透镜测量，覆盖广阔天空区域。它们能精确绘制至z ∼ 2的宇宙剪切，将透镜信号直接关联到宇宙膨胀、物质增长和中微子质量约束。它们与地面光谱巡天（如DESI等）的协同作用对于校准光度红移至关重要，解锁稳健的三维透镜层析成像。

7.3 下一代星系团与强透镜研究

现有的哈勃望远镜和未来的詹姆斯·韦伯望远镜及地面30米级望远镜将更详细地研究强透镜星系，可能识别宇宙黎明时期的单个星团或恒星形成区。新计算算法（机器学习）正在开发中，以快速识别大规模成像目录中的强透镜事件，进一步扩大引力透镜样本。

8. 现存挑战与前景

8.1 质量建模系统误差

对于强透镜，透镜质量分布的不确定性可能阻碍精确的距离或哈勃常数推断。对于弱透镜，形状测量系统误差和光度红移误差仍是持续的挑战。需要细致校准和先进建模，才能充分利用透镜数据进行精密宇宙学研究。

8.2 寻找奇异物理现象

引力透镜可能揭示奇异现象：晕中的暗物质亚结构、对自相互作用暗物质的约束，或原初黑洞的探测。透镜效应还可检验修正引力理论，如果透镜星系团显示的质量分布与ΛCDM模型不符。到目前为止，标准ΛCDM模型依然稳健，但先进的透镜分析可能发现指向新物理的小异常。

8.3 哈勃张力与时间延迟透镜

时间延迟透镜，通过测量不同类星体图像的到达时间差，直接测量H0。一些团队发现更高的H0 数值与本地距离阶梯结果一致，激发了“哈勃张力”问题。持续改进透镜质量模型、活动星系核监测及扩展至更多系统，旨在减少系统误差，可能解决或确认该张力。

9. 结论

引力透镜——前景质量对光线的偏折——作为一种天然宇宙望远镜，提供了测量质量分布（包括暗物质）和放大遥远背景源的罕见协同效应。从围绕大质量星团或星系的强透镜弧和环，到覆盖大面积天空的弱透镜宇宙剪切，再到揭示系外行星或致密天体的微透镜事件，透镜方法已成为现代天体物理和宇宙学的核心工具。

通过研究光线的弯曲，科学家们在最小假设下绘制了暗物质晕的分布，测量了大尺度结构增长的振幅，并通过重子声学振荡交叉验证或时间延迟距离测量来精确宇宙膨胀参数，特别是哈勃常数。未来，主要的新观测项目（鲁宾天文台、欧几里得、罗曼、先进的21厘米阵列）将扩展和深化透镜数据集，可能揭示小尺度暗物质性质，澄清暗能量演化，甚至发现新的引力现象。因此，引力透镜处于精密宇宙学的前沿，连接了广义相对论的理论预测与揭示隐形宇宙结构和遥远宇宙的观测探索。

参考文献与延伸阅读

  1. Einstein, A. (1936). “恒星通过引力场偏折光线的透镜效应。” 科学, 84, 506–507.
  2. Zwicky, F. (1937). “关于探测作为引力透镜的星云的概率。” 物理评论, 51, 679.
  3. Clowe, D., 等. (2006). “暗物质存在的直接实证。” 天体物理学杂志快报, 648, L109–L113.
  4. Bartelmann, M., & Schneider, P. (2001). “弱引力透镜。” 物理报告, 340, 291–472.
  5. Treu, T. (2010). “星系的强引力透镜。” 天文学与天体物理学年评, 48, 87–125.
