Silicon (Polycrystalline): Grading & Localities

실리콘 (다결정): 등급 및 산지

Linas Juozenas

등급, 출처 및 산지 맥락

다결정 실리콘: 은회색 모자이크 평가

기술적 순도, 눈에 보이는 결정질 질감, 제조 경로, 출처 맥락, 장기 취급에 따른 다결정 실리콘 평가 가이드. 재료는 고순도 석영에서 시작하지만, 인식 가능한 아름다움은 환원, 정제, 증착, 제어된 결정화 후에 나타납니다.

  • Si
  • 순도 “9”
  • 결정립 경계 모자이크
  • 봉, 과립, 잉곳, 웨이퍼 형태
  • 석영 원료 출처
Polycrystalline silicon grading and locality study A stylized diagram shows quartz crystals, a fractured silver-gray polysilicon shard, a blue-gray wafer with grain boundaries, small purity markers, and process lines linking geology to manufactured silicon.
다결정 실리콘은 세 가지 연관된 규모에서 평가할 수 있습니다: 석영 원료의 지질학적 순도, 원소 실리콘을 만드는 산업 경로, 파괴, 주조 또는 웨이퍼 가공으로 드러나는 눈에 보이는 결정립 모자이크.

다결정 실리콘 등급은 두 가지 관점이 필요합니다. 기술 등급은 실리콘의 순도와 태양광, 반도체, 결정 성장용 적합성을 묻고, 시각적 등급은 재료가 다결정 특성을 얼마나 명확히 드러내는지: 거울면, 조개껍질 모양 계단, 결정립 경계 모자이크, 에칭된 평면, 과립 형태, 웨이퍼 질감 등을 평가합니다. 완전한 설명은 두 측면을 모두 보존해야 합니다.

다결정 실리콘의 “등급” 의미

다결정 실리콘은 자연 결정 표본처럼 등급이 매겨지지 않습니다. 그 가치와 의미는 산업적 정밀도와 눈에 보이는 결정질 질감 모두에서 나오기 때문입니다.

산업에서는 등급이 순도, 미량 원소 제어, 특정 공정 적합성에서 시작됩니다. 태양광 등급과 전자 등급 재료는 오염물 수준, 저항률, 도펀트 제어, 탄소 및 산소 함량, 용융 또는 결정 성장 시 재료의 거동 측면에서 논의됩니다.

교육 및 수집 맥락에서는 광범위한 반사면, 깨끗한 조개껍질 모양 파괴, 결정립 경계 대비, 웨이퍼 질감, 미세 피라미드, 과립 형태 또는 조각을 석영 원료, 제조 경로, 알려진 생산 지역과 연결하는 출처 흔적 등 시각적 증거에 중점을 둡니다.

중요한 구분: 석영은 이산화규소, SiO2입니다. 다결정 실리콘은 원소 실리콘, Si입니다. 전자는 지질학적 원료이고, 후자는 가공된 재료입니다.

기술 등급과 “9”의 언어

순도는 종종 백분율 내의 9의 개수로 설명됩니다. 6N으로 표현된 재료는 약 99.9999% 순도를 의미합니다. 9가 하나 더 추가될 때마다 허용 가능한 불순물, 특히 미량 금속과 붕소 및 인과 같은 전기 활성 도펀트가 크게 감소합니다.

다결정 실리콘의 일반적인 기술적 순도 표현
기술적 분류 일반적인 순도 표현 주요 용도 평가에서의 의미
태양광 등급 실리콘 종종 6N–8N 사이에서 논의되며, 경로와 사양에 따라 때로는 더 높게도 나타납니다. 광전지 웨이퍼 및 태양 전지 제조. 순도는 효율적인 광전지 성능을 지원해야 하지만, 고급 전자 등급 사용보다는 허용 오차가 일반적으로 덜 엄격합니다.
전자 등급 다결정 실리콘 고도로 정제된 재료에 대해 종종 9N–11N 범위로 논의됩니다. 반도체 웨이퍼 및 고사양 전자 응용 분야의 원료. 미량 도펀트, 금속, 탄소, 산소 및 취급 오염이 중요해집니다. 문서화가 외관보다 더 중요합니다.
야금 등급 실리콘 태양광 또는 전자 재료보다 훨씬 순도가 낮음. 원료 정제, 합금화, 화학적 실리콘 경로. 생산 체인에서 중요하지만 추가 정제가 없으면 일반적으로 고순도 다결정 실리콘과 동등하지 않습니다.

순도 수치는 신중히 다뤄야 합니다. 생산 배치나 기술 출처의 문서 없이는 은회색 조각이 밝아 보여도 태양광 등급이나 전자 등급이라고 단정해서는 안 됩니다.

시각적 평가 프레임워크

표본의 시각적 강도는 실리콘의 균열, 결정립 구조 및 공정 이력을 얼마나 명확히 보여주는지에 달려 있습니다.

다결정 실리콘 조각 평가를 위한 시각적 요인
요인 높은 시각 품질 중간 시각 품질 연구 품질
광택 및 반사율 넓은 거울면, 강한 은회색 반사, 명확한 면 전환. 확산광 아래에서 좋은 반짝임이 있는 혼합된 거울 및 새틴 영역. 대부분 과립질이거나 반응이 제한된 무광 표면.
균열 특성 산만한 파쇄 없이 깨끗한 조개껍질 곡선, 계단식 껍질, 선명한 파손. 일부 흔들림, 작은 조각, 거친 가장자리가 있는 읽을 수 있는 균열. 주로 질감에서 교육적 가치가 나오는 불규칙한 파손.
결정립 및 경계 가시성 조각을 기울일 때 독립적으로 밝아지고 어두워지는 뚜렷한 패치. 눈에 띄는 결정립 대비, 그러나 덜 극적이거나 덜 연속적임. 약한 결정립 표현 또는 톱질, 연마, 취급 자국이 지배적인 표면.
미세 특징 에칭된 평면, 삼각형 구멍, 웨이퍼 텍스처링 또는 명확히 보이는 결정학적 요철. 루페로 볼 수 있는 평면, 구멍 또는 미묘한 질감 일부. 읽을 수 있는 미세 특징은 적지만 비교에는 여전히 유용합니다.
무결성과 취급 안정적인 형태, 다루기 쉬운 가장자리, 안전하게 다룰 수 있는 전시 표면. 안정적이지만 날카로워 조심스러운 취급이나 지지대 마운트가 필요합니다. 얇고 부서지기 쉬우며 심하게 균열된 재료는 보호용 쟁반이나 바이알에 보관하는 것이 가장 좋습니다.
출처 맥락 알려진 생산 경로, 형태, 지역 또는 기술적 이력. 가능한 경로나 형태를 추론할 수 있으나 문서화는 제한적입니다. 출처 불명; 설명은 관찰된 특징에만 집중해야 합니다.

인식 가능한 재료 형태

다양한 생산 경로는 서로 다른 물리적 외관을 만듭니다. 형태를 식별하면 관찰자가 해당 조각이 증착된 막대 재료, 과립 생산, 다결정 잉곳 또는 웨이퍼 가공에서 왔을 가능성이 있는지 이해하는 데 도움이 됩니다.

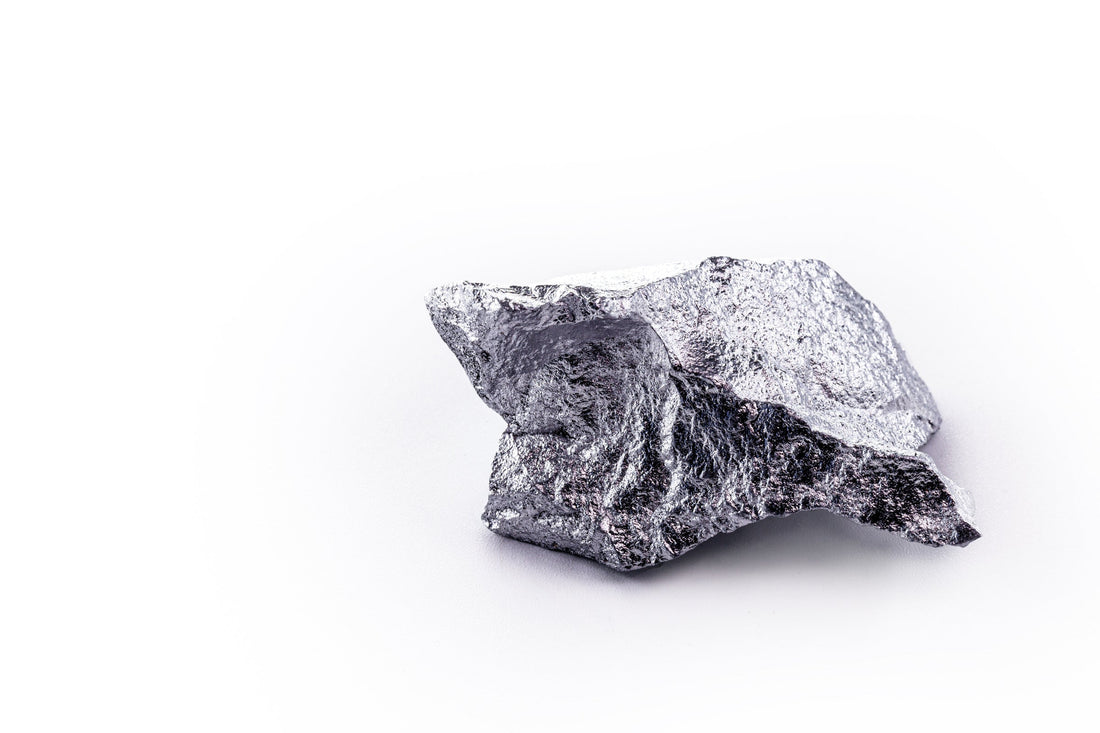

봉 다결정 실리콘 조각

파쇄된 고순도 원료

침착된 봉에서 부서진 조각은 밝은 은회색 면, 조개껍질 같은 파쇄 및 날카로운 면을 자주 보여줍니다. 이는 실리콘의 조개껍질 파쇄를 보여주는 가장 극적인 형태 중 하나입니다.

과립 다결정 실리콘

작고 둥근 결정립

유동층 생산은 구슬 모양 또는 과립 실리콘을 생성할 수 있습니다. 재료는 금속성 모래처럼 보이며, 넓은 거울면 대신 작은 반복 반짝임을 보입니다.

다결정 잉곳 조각

대립 결정 모자이크

주조 또는 방향성 고화된 재료는 더 넓은 결정립, 경계 반짝임, 쌍정선 및 인접 결정 방향에 따른 다양한 반사율을 드러낼 수 있습니다.

웨이퍼 절단 조각

가공된 표면

얇은 판은 톱 자국, 반사 방지 코팅, 청회색 표면 또는 태양광 처리에서 빛 포획과 관련된 미세 피라미드 에칭을 보여줄 수 있습니다.

출처: 재료 뒤의 두 실

다결정 실리콘은 지질학적 출처와 산업적 출처를 모두 가집니다.

지질학적 실은 고순도 석영 또는 기타 실리카 원료에서 시작됩니다. 산업적 실은 환원, 정제, 침착 및 결정화를 따릅니다. 완전한 설명은 실리콘 함유 원료가 어디에서 유래했는지와 원소 실리콘이 어디서 또는 어떻게 생산되었는지를 모두 명시할 때 가장 강력합니다.

원료 출처

고순도 석영 원천은 미량의 붕소, 인, 알루미늄, 철, 티타늄, 칼슘 및 알칼리 원소가 정제 요구와 최종 기술 적합성에 영향을 줄 수 있기 때문에 중요합니다.

생산 경로

봉 침착, 과립 유동층 생산, 업그레이드된 야금 경로, 주조 및 웨이퍼 가공은 모두 서로 다른 물리적 증거를 남깁니다.

순도 문서화

태양광 등급, 전자 등급, 6N, 9N, 11N 등의 주장은 문서화가 필요합니다. 외관만으로는 기술 등급을 확립할 수 없습니다.

취급 이력

연마, 에칭, 코팅, 절단, 파쇄 또는 바이알에 담긴 재료는 현재 표면 상태로 설명해야 하며, 표면 이력이 외관과 관리에 영향을 미칩니다.

주요 원료 산지 및 생산 지역

다결정 실리콘은 제조되므로 “지역”은 단순한 광산 이상의 의미를 가집니다. 고순도 석영 지구, 다결정 실리콘 생산 허브, 웨이퍼 가공 출처 또는 역사적으로 중요한 제조 현장을 의미할 수 있습니다.

다결정 실리콘의 지역적 배경
지역 또는 현장 배경 중요한 이유
미국 노스캐롤라이나, 스프루스 파인 지구 고순도 석영 지구입니다. 반도체 및 태양광 제조와 관련된 소재를 포함한 첨단 기술 공급망에 사용되는 매우 깨끗한 석영으로 알려져 있습니다.
노르웨이, 티스피오르드, 드래그 역사적인 고순도 석영 생산 및 가공 배경입니다. 도가니, 광학 및 기타 고사양 용도에 사용되는 고순도 석영 공급의 기술 유산 일부입니다.
독일 부르가우젠 및 뉘흐리츠 초고순도 폴리실리콘 생산. 유럽 전자 등급 및 고순도 실리콘 공급에서 중요하며 반도체 관련 공급망에 의미 있음.
미국 테네시주 찰스턴 및 미시간주 헴록 폴리실리콘 생산 및 오랜 전자 등급 공급. 미국 주요 폴리실리콘 생산 능력과 반도체 지향 재료 공급을 대표.
말레이시아 사라왁 사말라주 산업단지 지역 폴리실리콘 생산 및 용량 개발. 동남아시아의 실리콘 공급 및 하류 제조 네트워크에서 성장하는 역할의 일부.
미국 워싱턴주 모세스 레이크 역사적으로 중요한 과립 폴리실리콘 생산지. 유동층 반응기 과립 폴리실리콘 역사에 중요; 최근 시장 주기에서 생산 상태가 변동됨.
중국 신장, 쓰촨, 윈난, 내몽골 주요 태양광 등급 폴리실리콘 생산 클러스터. 중국은 여러 지역에 주요 통합 기지를 두고 태양광 등급 폴리실리콘 생산 능력에서 지배적인 역할을 해왔습니다.

공장 상태와 공급망 지리는 빠르게 변할 수 있습니다. 기술적이거나 출처에 민감한 재료의 경우, 현재 문서를 표본과 함께 보존해야 하며 나중에 기억으로 재구성해서는 안 됩니다.

평가를 강화하는 문서

유용한 기록은 원래 배치, 바이알, 웨이퍼 트레이 또는 실험실 노트에서 분리된 후에도 재료를 이해할 수 있게 해야 합니다.

  • 재료 정체성: 원소 실리콘, 다결정 실리콘, 다결정 실리콘, 폴리실리콘 덩어리, 과립 폴리실리콘, 잉곳 조각 또는 웨이퍼 절단 조각.
  • 순도 주장: 문서로 뒷받침되는 경우에만 태양광 등급, 전자 등급, 6N, 9N, 11N 또는 기타 사양.
  • 생산 경로: 봉 형태 증착, 과립 유동층 생산, 업그레이드된 야금 경로, 다결정 주조, 웨이퍼 가공, 에칭 또는 코팅.
  • 지질학적 정보: 알려진 경우 석영 원료 지역 또는 출처, 특히 고순도 석영 맥락이 표본의 중요성에 포함될 때.
  • 상태 및 표면: 깨짐, 절단, 연마, 에칭, 코팅, 산화 착색, 바이알 보관, 장착 또는 취급을 위한 안정화 상태.
  • 취급 주의사항: 날카로운 모서리, 취성 파손, 그리고 표면의 약함은 조각과 함께 기록해야 합니다.

다결정 실리콘의 경우, 검증할 수 없는 정확한 등급보다 알려진 내용을 솔직하게 설명하는 것이 더 낫습니다.

취급, 안정성 및 관리

완성된 다결정 실리콘은 일반적인 실내 조건에서 안정적입니다. 염색된 장식석처럼 색이 바래지 않지만, 얇은 표면 산화물이나 코팅이 색상에 약간 영향을 줄 수 있습니다. 주요 취급 주의사항은 취성, 날카로운 모서리, 먼지 및 표면 마모입니다.

날카로운 파손면

깨진 실리콘은 부싯돌 같은 날카로운 모서리와 조개껍질 모양의 단층을 가질 수 있습니다. 포장재, 피부 또는 인접한 표본을 자를 수 없도록 조각을 보관하세요.

먼지 방지

적절한 기술적 통제 없이 실리콘 조각을 연마, 절단, 드릴링 또는 마모하지 마세요. 완성된 물체가 가공 중 발생하는 먼지나 조각보다 훨씬 안전합니다.

표면 청소

지문은 깨끗한 마이크로화이버 천을 사용해 닦으세요. 특히 코팅되거나 장착된 웨이퍼 조각에는 강한 화학물질, 강알칼리, 공격적인 용제를 피하세요.

과립 재료

작은 구슬이나 과립은 손실, 오염 또는 우발적 흩어짐을 방지하기 위해 밀폐된 바이알이나 안전한 용기에 보관해야 합니다.

자주 묻는 질문

다결정 실리콘은 천연 광물인가요?

아니요. 상업용 다결정 실리콘은 제조된 것입니다. 그 이야기는 종종 고순도 석영인 천연 실리카에서 시작되지만, 최종 재료는 산업적 환원 및 정제를 통해 생산된 원소 실리콘입니다.

왜 어떤 다결정 실리콘은 거울처럼 빛나고, 다른 조각은 새틴 또는 과립처럼 보이나요?

표면 형태가 시각적 효과를 제어합니다. 큰 균열면은 거울처럼 반사할 수 있지만, 미세한 입자, 에칭된 표면, 웨이퍼 질감 또는 과립 재료는 빛을 더 확산시켜 산란시킵니다.

6N 또는 9N은 무엇을 의미하나요?

숫자는 순도 백분율에서 9의 개수를 나타냅니다. 6N 재료는 약 99.9999% 순도입니다. 숫자가 높을수록 불순물 제어가 훨씬 엄격하지만, 문서로 뒷받침될 때만 사용해야 합니다.

태양광 등급과 전자 등급 실리콘은 어떻게 다릅니까?

두 경우 모두 고순도가 필요하지만, 전자 등급 재료는 일반적으로 미량 금속과 전기 활성 도펀트의 엄격한 제어를 요구합니다. 태양광 등급 재료는 광전 성능을 지원해야 하며, 전자 등급 재료는 반도체 용도로 정제됩니다.

재료가 제조된 경우 산지가 중요합니까?

네. 산지는 석영 원료 공급원, 생산 지역, 제조 경로 또는 웨이퍼 가공 출처를 의미할 수 있습니다. 각각은 재료의 지질학적 및 기술적 역사를 이해하는 데 맥락을 더합니다.

실리콘, 실리카, 실리콘(실리콘 고분자)의 차이는 무엇인가요?

실리콘은 원소 Si입니다. 실리카는 이산화규소 SiO입니다.2석영과 많은 모래에서 발견됩니다. 실리콘은 유연한 재료, 실란트, 의료기기, 조리기구에 사용되는 실리콘 함유 고분자 계열입니다.

다결정 실리콘은 안전하게 다룰 수 있나요?

완성된 조각은 주의하여 일반적인 취급이 가능합니다. 날카로운 가장자리를 피하고, 먼지를 발생시키지 말며, 얇은 조각이나 과립은 안정적인 용기에 보관하세요.

요점 정리

다결정 실리콘은 지구에서 공학 재료로 평가하는 것이 가장 적합합니다. 고순도 석영은 지질학적 기원을 제공하며, 산업적 정제는 기술적 가치를 부여하고, 결정화는 은회색 모자이크를 만듭니다. 강력한 평가는 순도를 알려진 대로 기록하고, 물리적 형태를 정직하게 설명하며, 제조 및 산지 맥락을 보존하고, 곡물 하나하나로 드러나는 원소 실리콘의 날카롭고 부서지기 쉬운 아름다움을 존중합니다.
