Classification, provenance et contexte local
Silicium polycristallin : évaluer la mosaïque gris argenté
Un guide pour juger le silicium polycristallin selon la pureté technique, la texture cristalline visible, la voie de fabrication, le contexte de la source et la manipulation à long terme. Le matériau commence dans un quartz de haute pureté, mais sa beauté reconnaissable n’apparaît qu’après réduction, purification, dépôt et cristallisation contrôlée.
- Si
- Pureté exprimée en « neufs »
- Mosaïques aux limites de grains
- Formes en barre, granulaire, lingot et plaquette
- Provenance de la matière première quartz
La classification du silicium polycristallin nécessite deux approches parallèles. La classification technique évalue la pureté du silicium et sa pertinence pour un usage solaire, semi-conducteur ou de croissance cristalline. La classification visuelle évalue la clarté avec laquelle le matériau révèle son caractère polycristallin : facettes miroir, marches conchoïdales, mosaïques aux limites de grains, plans gravés, formes granulaires ou textures de plaquettes. Une description complète doit préserver les deux aspects.
Ce que signifie la « classification » pour le silicium polycristallin
Le silicium polycristallin n’est pas classé comme un spécimen cristallin naturel, car sa valeur et sa signification proviennent à la fois de la précision industrielle et de la texture cristalline visible.
Dans l’industrie, la classification commence par la pureté, le contrôle des éléments traces et l’adéquation à un procédé spécifique. Les matériaux de qualité solaire et électronique sont discutés en termes de niveaux de contaminants, résistivité, contrôle des dopants, teneur en carbone et oxygène, et comportement du matériau lors de la fusion ou de la croissance cristalline.
Dans un contexte éducatif et de collection, l’accent est mis sur les preuves visuelles : larges faces réfléchissantes, fracture conchoïdale nette, contraste aux limites de grains, texture de la plaquette, micro-pyramides, forme granulaire, ou la traçabilité reliant un éclat à la matière première quartz, une voie de fabrication ou une région de production connue.
Distinction essentielle : le quartz est du dioxyde de silicium, SiO2. Le silicium polycristallin est du silicium élémentaire, Si. Le premier est la source géologique ; le second est le matériau fabriqué.
Grades techniques et langage des « neufs »
La pureté est souvent décrite par le nombre de neuf dans le pourcentage. Un matériau décrit comme 6N est environ 99,9999 % pur. Chaque neuf supplémentaire représente une réduction majeure des impuretés autorisées, en particulier les métaux traces et les dopants électriquement actifs tels que le bore et le phosphore.
| Catégorie technique | Langage typique de pureté | Usage principal | Ce que cela signifie en évaluation |
|---|---|---|---|
| Silicium de qualité solaire | Souvent discuté autour de 6N–8N, et parfois plus élevé selon la provenance et la spécification. | Plaquettes photovoltaïques et fabrication de cellules solaires. | La pureté doit soutenir une performance photovoltaïque efficace, mais les tolérances sont généralement moins extrêmes que pour l’usage électronique avancé. |
| Polysilicium de qualité électronique | Souvent discuté autour de 9N–11N pour le matériau hautement raffiné. | Matière première pour plaquettes semi-conductrices et applications électroniques haute spécification. | Les dopants traces, métaux, carbone, oxygène et contamination par manipulation deviennent critiques. La documentation compte plus que l’apparence seule. |
| Silicium de qualité métallurgique | Beaucoup moins pur que le matériau solaire ou électronique. | Affinage de la matière première, alliage et voies chimiques du silicium. | Important dans la chaîne de production, mais généralement pas équivalent à du polysilicium de haute pureté sans purification supplémentaire. |
Les chiffres de pureté doivent être traités avec précaution. Sans documentation d’un lot de production ou d’une source technique, un éclat gris argenté ne doit pas être supposé de qualité solaire ou électronique uniquement parce qu’il semble brillant.
Cadre d’évaluation visuelle
La force visuelle d’un spécimen vient de la clarté avec laquelle il montre la fracture, la structure granulaire et l’historique du processus du silicium.
| Facteur | Haute qualité visuelle | Qualité visuelle modérée | Qualité d’étude |
|---|---|---|---|
| Brillance et réflectivité | Grandes faces miroir, reflets gris argenté forts et transitions de facettes claires. | Zones mixtes miroir et satinées avec un bon éclat sous lumière diffuse. | Surfaces principalement granulaires ou mates avec une réponse miroir limitée. |
| Caractère de la fracture | Courbes conchoïdales nettes, coquilles en escalier et cassures franches sans écrasement gênant. | Fracture lisible avec quelques bavures, petits éclats ou marges rugueuses. | Cassures irrégulières dont la valeur éducative provient principalement de la texture. |
| Visibilité du grain et des limites | Taches distinctes qui s’éclaircissent et s’assombrissent indépendamment lorsque la pièce est inclinée. | Contraste de grain visible, mais moins marqué ou moins continu. | Expression faible du grain ou surfaces dominées par des marques de sciage, de meulage ou de manipulation. |
| Micro-caractéristiques | Plans gravés, puits triangulaires, texturation de plaquettes ou relief cristallographique clairement visible. | Quelques plans, puits ou textures subtiles visibles à la loupe. | Peu de micro-caractéristiques lisibles, mais toujours utile pour la comparaison. |
| Intégrité et manipulation | Forme stable, bords maniables et surface de présentation pouvant être manipulée en toute sécurité. | Forme stable mais tranchante, nécessitant une manipulation soigneuse ou un support de montage. | Matériau fin, éclaté ou fortement fracturé, à conserver de préférence dans un plateau ou un flacon protégé. |
| Contexte de provenance | Voie de production, forme, région ou historique technique connus. | La voie ou la forme probable peut être déduite, mais la documentation est limitée. | Origine inconnue ; la description doit se concentrer uniquement sur les caractéristiques observées. |
Formes de matériaux reconnaissables
Différents modes de production créent des apparences physiques différentes. Identifier la forme aide l'observateur à comprendre si la pièce provient probablement de matériau déposé en tige, de production granulaire, d'un lingot multicristallin ou du traitement de plaquettes.

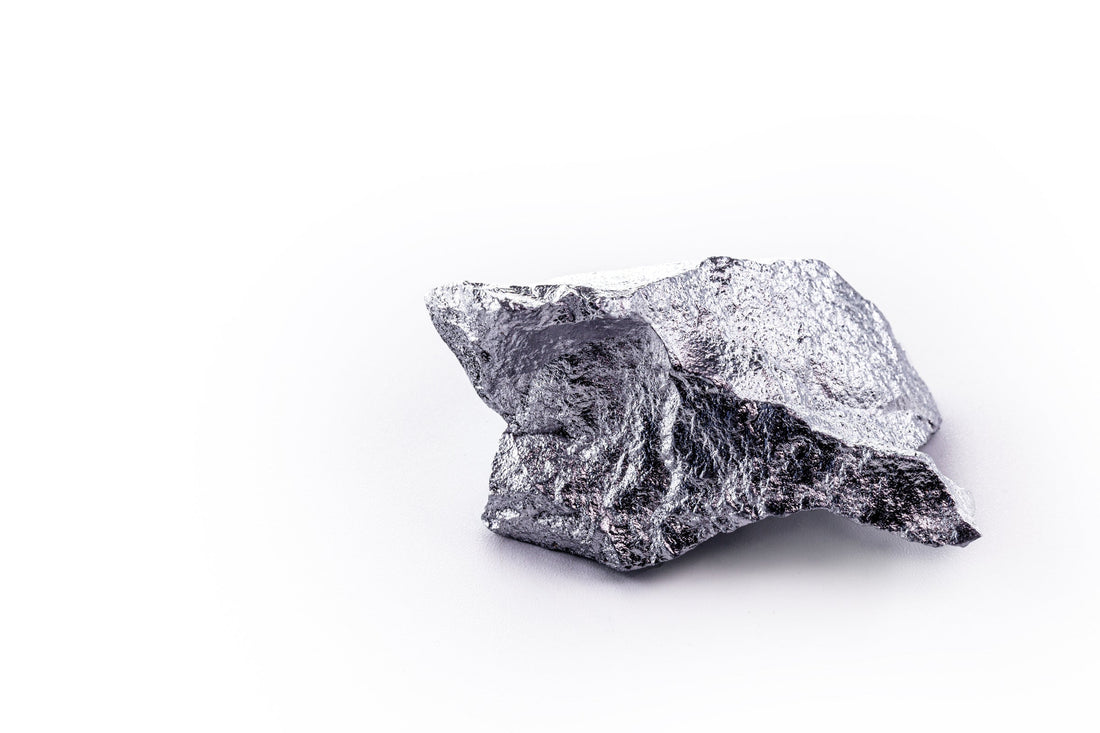

Matière première de haute pureté fracturée
Les morceaux cassés de tiges déposées montrent souvent des faces argentées brillantes, une fracture en forme de coquille et des arêtes nettes. Ce sont parmi les formes les plus spectaculaires pour illustrer la fracture conchoïdale du silicium.
Petits grains arrondis
La production en lit fluidisé peut produire un silicium granulaire ou en perles. Le matériau se comporte visuellement comme du sable métallique, avec de petites étincelles répétées plutôt que de larges faces miroir.
Mosaïques de gros grains
Le matériau coulé ou solidifié directionnellement peut révéler des grains plus larges, un scintillement aux frontières, des lignes de jumeaux et une réflectivité variable selon les orientations cristallines adjacentes.
Surfaces traitées
Les plaques fines peuvent montrer des marques de sciage, des revêtements antireflets, des surfaces bleu-gris ou des micro-pyramides gravées associées à la capture de lumière dans le traitement photovoltaïque.
Provenance : deux fils derrière le matériau
Le silicium polycristallin a à la fois une provenance géologique et une provenance industrielle.
Le fil géologique commence avec le quartz de haute pureté ou une autre matière première siliceuse. Le fil industriel suit la réduction, la purification, le dépôt et la cristallisation. Une description complète est la plus forte lorsqu'elle peut nommer les deux : d'où provient le matériau source porteur de silicium, et où ou comment le silicium élémentaire a été produit.
Provenance de la matière première
Les sources de quartz de haute pureté sont importantes car les traces de bore, phosphore, aluminium, fer, titane, calcium et éléments alcalins peuvent influencer les exigences de purification et la compatibilité technique finale.
Voie de production
Le dépôt par tige, la production en lit fluidisé granulaire, les voies métallurgiques améliorées, la coulée et le traitement des plaquettes laissent tous des preuves physiques différentes.
Documentation de pureté
Les revendications telles que qualité solaire, qualité électronique, 6N, 9N ou 11N nécessitent une documentation. L'apparence seule ne suffit pas à établir la qualité technique.
Historique de manipulation
Le matériau poli, gravé, revêtu, scié, fracturé ou mis en flacon doit être décrit par son état de surface actuel, car l'historique de la surface influence à la fois l'apparence et l'entretien.
Localités d'approvisionnement et régions de production notables
Le silicium polycristallin est fabriqué, donc « localité » signifie plus qu'une mine. Cela peut désigner un district de quartz de haute pureté, un centre de production de polysilicium, une source de traitement de plaquettes, ou un site de fabrication historiquement important.
| Région ou site | Contexte | Pourquoi c'est important |
|---|---|---|
| District de Spruce Pine, Caroline du Nord, États-Unis | District de quartz de haute pureté. | Connu pour son quartz exceptionnellement pur utilisé dans les chaînes d'approvisionnement de haute technologie, y compris les matériaux liés à la fabrication de semi-conducteurs et de panneaux solaires. |
| Drag, Tysfjord, Norvège | Contexte historique de la production et du traitement du quartz de haute pureté. | Fait partie du patrimoine technique de l'approvisionnement en quartz de haute pureté pour creusets, optiques et autres usages à haute spécification. |
| Burghausen et Nünchritz, Allemagne | Production de polysilicium ultra-pur. | Important dans l’approvisionnement européen en silicium de qualité électronique et haute pureté, avec une signification pour les chaînes d’approvisionnement liées aux semi-conducteurs. |
| Charleston, Tennessee, et Hemlock, Michigan, États-Unis | Production de polysilicium et approvisionnement de longue date en qualité électronique. | Représentatif de la capacité majeure de polysilicium aux États-Unis et de l’approvisionnement en matériaux orientés semi-conducteurs. |
| Parc industriel de Samalaju, Sarawak, Malaisie | Production régionale de polysilicium et développement des capacités. | Fait partie du rôle croissant de l’Asie du Sud-Est dans l’approvisionnement en silicium et les réseaux de fabrication en aval. |
| Moses Lake, Washington, États-Unis | Site historiquement important pour le polysilicium granulaire. | Important pour l’histoire du polysilicium granulaire en réacteur à lit fluidisé ; le statut de production a évolué lors des récents cycles de marché. |
| Xinjiang, Sichuan, Yunnan et Mongolie intérieure, Chine | Principaux clusters de production de polysilicium de qualité solaire. | La Chine a dominé la capacité de polysilicium de qualité solaire, avec d’importantes bases intégrées dans plusieurs régions. |
Le statut de l’usine et la géographie de la chaîne d’approvisionnement peuvent évoluer rapidement. Pour un matériau technique ou sensible à la provenance, la documentation actuelle doit être conservée avec le spécimen plutôt que reconstituée ultérieurement de mémoire.
Documentation renforçant une évaluation
Un enregistrement utile doit rendre le matériau compréhensible même après séparation de son lot d’origine, flacon, plateau de plaquettes ou note de laboratoire.
- Identité du matériau : silicium élémentaire, silicium polycristallin, silicium multicristallin, bloc de polysilicium, polysilicium granulaire, fragment d’lingot ou chutes de plaquette.
- Revendication de pureté : qualité solaire, qualité électronique, 6N, 9N, 11N ou autre spécification uniquement si elle est étayée par une documentation.
- Procédé de production : dépôt sur tige, production granulaire en lit fluidisé, procédé métallurgique amélioré, coulée multicristalline, traitement de plaquette, gravure ou revêtement.
- Fil géologique : district ou source de quartz brut lorsque connu, surtout si le contexte de quartz haute pureté fait partie de la signification du spécimen.
- État et surface : cassé, scié, poli, gravé, revêtu, teinté par oxydation, en flacon, monté ou stabilisé pour la manipulation.
- Notes de manipulation : les bords tranchants, la fracture fragile et toute fragilité de surface doivent être notés avec la pièce.
Pour le silicium polycristallin, une description honnête de ce qui est connu vaut mieux qu’un grade précis qui ne peut être vérifié.
Manipulation, stabilité et entretien
Le silicium polycristallin fini est stable dans des conditions intérieures normales. Il ne se décolore pas comme une pierre décorative teintée, bien que de fines oxydes ou revêtements de surface puissent légèrement influencer la couleur. Les principales préoccupations lors de la manipulation sont la fragilité, les bords tranchants, la poussière et l'abrasion de surface.
Fracture nette
Le silicium cassé peut présenter des bords tranchants semblables à du silex et des marches conchoïdales. Conservez les fragments de manière à ce qu'ils ne puissent pas couper les emballages, la peau ou les spécimens adjacents.
Éviter la poussière
Ne pas broyer, scier, percer ou abraser les fragments de silicium en dehors des contrôles techniques appropriés. L’objet fini est bien plus sûr que la poussière ou les copeaux produits par l’usinage.
Nettoyage de surface
Utilisez un chiffon en microfibre propre pour les empreintes digitales. Évitez les produits chimiques agressifs, les alcalis forts et les solvants agressifs, surtout sur les pièces de plaquettes avec revêtements ou surfaces montées.
Matériau granulaire
Les petites billes ou granules doivent être conservés dans des flacons scellés ou des contenants sécurisés pour éviter la perte, la contamination ou la dispersion accidentelle.
Questions fréquemment posées
Le silicium polycristallin est-il un minéral naturel ?
Non. Le silicium polycristallin commercial est fabriqué. Son histoire commence avec la silice naturelle, souvent du quartz de haute pureté, mais le matériau final est du silicium élémentaire produit par réduction et purification industrielles.
Pourquoi certains siliciums polycristallins ont-ils un aspect miroir brillant tandis que d’autres paraissent satinés ou granulaires ?
La forme de surface contrôle l’effet visuel. De grandes faces fracturées peuvent réfléchir comme des miroirs, tandis que les grains fins, les surfaces gravées, les textures de plaquettes ou le matériau granulaire diffusent la lumière de manière plus diffuse.
Que signifient 6N ou 9N ?
Le nombre fait référence au nombre de neuf dans le pourcentage de pureté. Un matériau 6N est environ 99,9999 % pur. Des nombres plus élevés indiquent un contrôle des impuretés beaucoup plus strict, mais ils ne doivent être utilisés que lorsque la documentation soutient cette affirmation.
En quoi le silicium de qualité solaire diffère-t-il du silicium de qualité électronique ?
Les deux nécessitent une haute pureté, mais le matériau de qualité électronique exige généralement un contrôle plus strict des métaux traces et des dopants électriquement actifs. Le matériau de qualité solaire doit soutenir la performance photovoltaïque, tandis que le matériau de qualité électronique est raffiné pour l’usage semi-conducteur.
La provenance a-t-elle de l’importance si le matériau est fabriqué ?
Oui. La provenance peut désigner la source du quartz brut, la région de production, la voie de fabrication ou l’origine du traitement des plaquettes. Chacun ajoute un contexte à l’histoire géologique et technologique du matériau.
Quelle est la différence entre silicium, silice et silicone ?
Le silicium est l’élément Si. La silice est du dioxyde de silicium, SiO2, que l’on trouve dans le quartz et de nombreux sables. Le silicone est une famille de polymères contenant du silicium utilisés dans les matériaux flexibles, les mastics, les dispositifs médicaux et les ustensiles de cuisine.
Le silicium polycristallin est-il sûr à manipuler ?
Les pièces finies conviennent à une manipulation normale avec précaution. Évitez les bords tranchants, ne créez pas de poussière et gardez les éclats ou granules fins protégés dans des contenants stables.
