Formation, géologie et variétés
Silicium polycristallin : quartz réinterprété en grain conçu
Un guide de formation du silicium polycristallin : comment le quartz de haute pureté devient du silicium élémentaire, comment la purification et la solidification créent des mosaïques cristallines gris argenté, et pourquoi différentes voies industrielles produisent des textures, fragments, plaquettes et grains distincts.
- Si
- Matière première quartz de haute pureté
- Réduction carbothermique
- Dépôt de polysilicium
- Mosaïques aux joints de grains
Le silicium polycristallin est du silicium élémentaire arrangé en de nombreux cristaux imbriqués plutôt qu'en un cristal continu. Il n'est pas extrait comme une gemme ou un spécimen minéral prêt à l'emploi. Son histoire commence avec la silice naturelle, en particulier le quartz de haute pureté, puis passe par la réduction, la purification, la déposition, la coulée et la solidification contrôlée. Le résultat est un matériau dur, cassant, gris argenté dont les facettes, les joints de grains et les surfaces texturées des plaquettes révèlent à la fois la géologie et l'ingénierie.
Ce qu'est le silicium polycristallin
Le silicium polycristallin, souvent abrégé en poly-Si ou polysilicium, est du silicium élémentaire composé de nombreux grains cristallins joints le long des joints de grains.
Le silicium lui-même est un élément chimique, symbole Si. Dans un cristal unique, ses atomes forment un réseau continu cubique diamant. Dans un matériau polycristallin, de nombreux réseaux croissent ensemble selon différentes orientations. Ces frontières créent l'effet mosaïque familier : des facettes qui s'éclaircissent et s'assombrissent indépendamment lorsque la pièce est inclinée.
Cette distinction est importante car le silicium polycristallin est un matériau fabriqué avec une préhistoire géologique. Le silicium commence dans la silice naturelle, généralement du quartz de haute pureté ou une matière première dérivée du quartz. L'industrie sépare le silicium de l'oxygène, le purifie, puis le laisse se cristalliser à nouveau dans des conditions contrôlées.
Formulation précise : le silicium polycristallin n'est pas du quartz. Le quartz est du dioxyde de silicium, SiO2. Le silicium polycristallin est du silicium élémentaire, Si, produit à partir de matières premières riches en silice.
Géologie de la matière première : d'où vient le silicium
Le silicium est abondant dans la croûte terrestre, mais la nature le lie normalement à l'oxygène dans les minéraux de silice et de silicate. La production industrielle de silicium commence par la sélection de sources de silice suffisamment propres chimiquement pour la réduction puis la purification.
Pegmatite et quartz de veine
Le quartz grossier dans les pegmatites et les veines hydrothermales peut être exceptionnellement pur. Ce matériau est apprécié lorsque les impuretés traces doivent être maintenues très basses.
Quartzite
Le quartzite est un grès métamorphisé recristallisé en grains de quartz imbriqués. Lorsque les niveaux d’impuretés sont faibles, il fournit une matière première durable et uniforme.
Sable de silice
Certains dépôts anciens de plage, de dunes ou de rivières contiennent du sable de quartz qui peut être valorisé pour un usage industriel, bien que le contrôle des impuretés soit crucial.
Contrôle des éléments traces
Le bore, le phosphore, le fer, l’aluminium, le titane, le calcium et les éléments alcalins peuvent influencer les exigences de purification ultérieures et la performance électronique.
Une bonne matière première ne se définit pas seulement par un pourcentage élevé de silice. La taille des grains, les inclusions, l’historique d’altération, les intercroissances minérales et le comportement des éléments traces lors du traitement au four influencent tous le flux final de silicium.
Du quartz au silicium polycristallin
La formation du poly-Si est une séquence de séparation chimique, purification, dépôt et cristallisation.
Réduction
La silice est réduite avec du carbone dans un four à arc submergé, produisant du silicium de qualité métallurgique et du monoxyde de carbone.
Purification
Le silicium métallurgique est raffiné par des procédés tels que la chimie des chlorosilanes, le dépôt Siemens, le dépôt en lit fluidisé ou des voies métallurgiques améliorées.
Dépôt
Le silicium de haute pureté est déposé sous forme de tiges, morceaux ou granules, selon le procédé et l’usage prévu.
Solidification
Le silicium en fusion est coulé ou solidifié directionnellement pour que les grains cristallins nucléent, croissent et se rejoignent aux joints.
Mise en forme
Les lingots peuvent être cassés, tranchés, gravés ou texturés en fragments, tranches et surfaces avec un comportement optique distinctif.
| Étape | Ce qui se passe | Ce qu’il contrôle |
|---|---|---|
| Réduction carbothermique | Le quartz ou une autre matière première siliceuse réagit avec le carbone à haute température, séparant le silicium de l’oxygène. | Crée du silicium de qualité métallurgique et relève le premier défi des impuretés. |
| Purification chimique | Le silicium est converti et purifié, souvent par des composés volatils de silicium qui peuvent être distillés avant redéposition. | Contrôle la pureté de qualité solaire ou électronique, en particulier pour les impuretés électriquement actives. |
| Dépôt de polysilicium | Le silicium se dépose sous forme de tiges, de morceaux ou de granules selon la conception du réacteur et la chimie. | Crée différentes formes physiques : morceaux de tiges fracturées, billes granulaires ou autres formats de matière première. |
| Coulée et solidification directionnelle | Le silicium en fusion refroidit à partir de surfaces sélectionnées, ce qui permet la nucléation et la croissance des grains dans un lingot multicristallin. | Détermine la taille des grains, la densité des joints, les dislocations, les jumeaux et la ségrégation des impuretés. |
| Découpage et texturation de surface | Le matériau en lingot est scié en tranches ; certaines surfaces sélectionnées peuvent être texturées chimiquement ou gravées. | Révèle des facettes, des puits triangulaires, des pyramides et des microstructures piégeant la lumière. |
Comment se forme la mosaïque de grains
La beauté du polysilicium polycristallin vient de la cristallographie rendue visible. Quand le silicium refroidit, de nombreux noyaux cristallins commencent à croître. Chaque grain est ordonné en interne, mais son réseau atomique est tourné par rapport aux grains voisins. Là où ils se rencontrent, une frontière de grain se forme.
- Grains colonnaires : de forts gradients de température peuvent favoriser la croissance de grains allongés et directionnels.
- Grains équiaxes : un refroidissement plus uniforme peut produire des grains plus cubiques avec moins d’allongement directionnel.
- Contraste aux frontières : les grains voisins réfléchissent la lumière différemment car leurs plans cristallins sont orientés différemment.
- Ségrégation des impuretés : certains éléments traces se concentrent vers les zones qui gèlent en dernier lors de la solidification.
- Dislocations et jumeaux : les imperfections de croissance créent des stries, des lignes scintillantes et des défauts influant sur la performance.
- Texture de gravure : un traitement chimique peut révéler des puits triangulaires, des terrasses ou des surfaces pyramidales liées aux plans cristallins du silicium.
Le silicium cassé montre souvent une fracture conchoïdale, en forme de coquille. Sur un morceau polycristallin, ces cassures courbes croisent la mosaïque de grains, produisant une surface à la fois vitreuse, métallique et cristalline.
Formes techniques et variétés visuelles
Le polysilicium polycristallin n’a pas de variétés géologiques comme le quartz avec l’améthyste ou la citrine. Ses formes reconnaissables proviennent du procédé, du niveau de pureté, du style de dépôt et de la mise en forme.
| Forme | Comment il se forme | Caractère visuel | Contexte typique |
|---|---|---|---|
| Silicium de qualité métallurgique | Produit directement par réduction carbothermique de la silice avec du carbone. | Fragments métalliques gris, souvent plus rugueux et moins brillants que le matériau hautement purifié. | Matière première pour le raffinage, les alliages et les procédés chimiques du silicium. |
| Morceaux de polysilicium en tiges | Déposé sur des tiges de silicium chauffées puis fracturé en morceaux. | Éclats argentés brillants avec des facettes nettes et des reflets vitreux à métalliques. | Matière première de haute pureté pour la croissance cristalline, le solaire et l'usage semi-conducteur. |

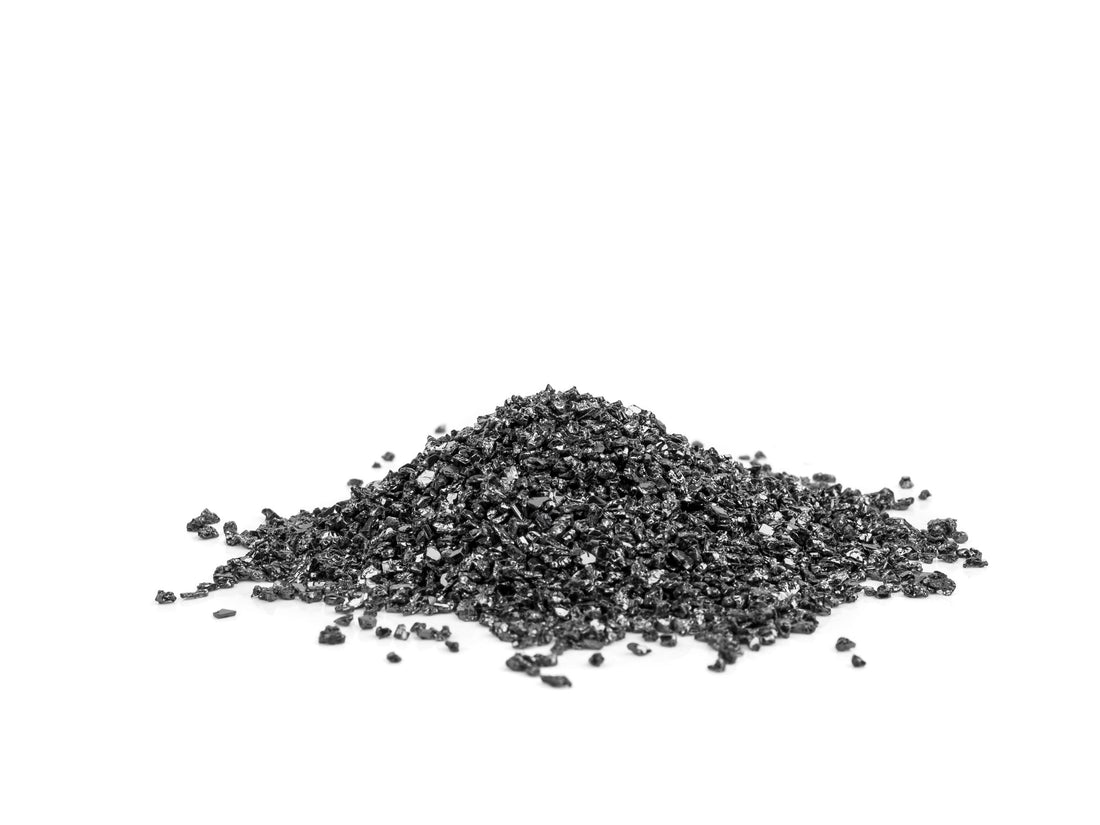

| Polysilicium granulaire | Déposé dans des réacteurs à lit fluidisé sous forme de petits grains ou perles arrondis. | Matériau granulaire dense avec un éclat satiné à métallique en masse. | Manipulation efficace et alimentation en matière première dans certaines voies de production. |
| Fragments de lingots multicristallins | Coulé et solidifié directionnellement à partir de silicium en fusion. | Grandes mosaïques, scintillement aux joints de grains et réponse variée des facettes. | Matériau de qualité solaire et d'étude montrant clairement la texture de solidification. |
| Chutes de plaquettes | Scié à partir de lingots et parfois texturé en surface ou gravé. | Plaques fines et réfléchissantes ; les pièces gravées peuvent montrer de fines pyramides, des puits ou des surfaces argentées mates. | Surfaces d’étude des cellules solaires et de la microstructure. |
| Éclats révélés par gravure | Silicium fracturé ou découpé traité pour révéler les plans cristallins et les joints de grains. | Puits triangulaires, terrasses en escalier et texture cristallographique fortement lisible. | Pièces éducatives et d’observation microstructurale. |
Statut naturel et ressemblances
Le silicium élémentaire n’est pas un minéral naturel courant. Le silicium natif n’a été signalé que dans des contextes inhabituels et n’est pas la source ordinaire du silicium polycristallin commercial. La plupart du poly-Si rencontré hors industrie est fabriqué à partir de silice, puis cassé, découpé, gravé ou conservé comme matériau lié à la production.
| Matériau | Pourquoi cela peut prêter à confusion | Distinction utile |
|---|---|---|
| Quartz | Le quartz est la matière première et peut être clair, gris ou vitreux. | Le quartz est du dioxyde de silicium, généralement transparent à translucide ; le silicium est élémentaire, opaque, gris argenté et semi-conducteur. |
| Carbure de silicium | Le carbure de silicium peut être métallique, sombre et très réfléchissant. | De nombreux morceaux de carbure de silicium montrent une iridescence arc-en-ciel et une dureté bien plus élevée que le silicium. |
| Galène ou minerai métallique | Les faces de clivage brillantes peuvent paraître grises et métalliques. | La galène est beaucoup plus dense, présente une clivage cubique et est un sulfure de plomb, pas du silicium élémentaire. |
| Hématite ou magnétite | Un éclat métallique sombre peut ressembler à certains fragments de silicium. | Les oxydes de fer ont une densité, une rayure, un magnétisme et un comportement de fracture différents. |
| Scorie industrielle | Certaines scories sont vitreuses, grises, fracturées ou d’aspect métallique. | La scorie présente souvent des bulles, des textures d’écoulement, des couleurs mélangées et une composition variable plutôt qu’une mosaïque de grains cristallins de silicium. |
Énergie, approvisionnement et récupération des matériaux
Le silicium polycristallin est au cœur de la fabrication solaire et de l’approvisionnement en semi-conducteurs, mais sa production peut être énergivore. Le profil environnemental dépend de l’extraction de la matière première, de l’électricité du four, du procédé de purification, de l’efficacité du réacteur, de la gestion des déchets et de la récupération du silicium perdu lors de la découpe.
Énergie électrique
Les fours à arc submergé et les réacteurs de purification requièrent une énergie importante, donc la source d’électricité influence fortement l’empreinte globale.
Boucles chimiques fermées
Les procédés à base de chlorosilane nécessitent une manipulation soigneuse, une distillation et un recyclage des flux de processus réactifs.
Perte par kerf
La découpe des plaquettes produit de fines pertes de silicium. La découpe au fil diamanté et les programmes de recyclage réduisent les pertes par rapport aux méthodes de découpe plus anciennes.
Traçabilité
Les gisements de quartz de haute pureté ne sont pas répartis de manière égale. La documentation sur la provenance peut être importante lorsque la pureté, le mix énergétique ou l'approvisionnement responsable font partie du dossier matériel.
Manipulation et entretien
Les fragments finis de silicium polycristallin sont généralement stables dans des conditions intérieures ordinaires, mais leurs bords et surfaces nécessitent du respect. Le silicium est dur et fragile ; les morceaux cassés peuvent avoir une netteté semblable à celle du silex.
Manipulez les bords tranchants avec précaution
Les morceaux fracturés et les chutes de plaquettes peuvent couper la peau. Utilisez un stockage rembourré et évitez de manipuler librement les éclats fins.
Évitez la génération de poussière
Ne pas meuler, scier, percer ou abraser les fragments de silicium en dehors des contrôles techniques appropriés. La poussière et les éclats tranchants sont les principales préoccupations.
Nettoyez délicatement
Utilisez un chiffon en microfibre pour les empreintes digitales. Évitez les nettoyants chimiques agressifs, les alcalis forts et les solvants puissants sur les pièces montées ou revêtues.
Protégez les surfaces des plaquettes
Les plaquettes texturées et gravées peuvent accumuler huiles et saletés. Stockez-les à plat, séparées et à l’écart des matériaux abrasifs.
Questions fréquemment posées
Le silicium polycristallin est-il naturel ?
Le silicium polycristallin commercial est fabriqué. Sa matière première commence généralement comme silice naturelle, surtout du quartz de haute pureté, mais le silicium élémentaire est produit industriellement par réduction et purification.
Pourquoi le silicium polycristallin ressemble-t-il à une mosaïque ?
Chaque grain est un cristal avec sa propre orientation. Quand la lumière rencontre des grains orientés différemment, les régions adjacentes s’éclaircissent ou s’assombrissent indépendamment, créant un patchwork visible.
En quoi le polysilicium est-il différent du quartz ?
Le quartz est du dioxyde de silicium, SiO2. Le polysilicium est du silicium élémentaire, Si. Le quartz est un minéral naturel ; le polysilicium est un matériau conçu à partir de matière première siliceuse.
Qu’est-ce qui crée de petites pyramides ou des puits triangulaires sur les surfaces de silicium ?
La gravure et la texturation de surface révèlent les plans cristallographiques. Dans le traitement des plaquettes, les micro-pyramides et textures associées peuvent aider à piéger la lumière, notamment dans les applications solaires.
Pourquoi certains morceaux de silicium ont-ils un aspect plus miroir que d’autres ?
La finition de surface, le type de fracture, la taille des grains, la teneur en impuretés et l’origine du morceau (tiges déposées, matériau granulaire, lingot coulé ou stock de plaquettes) influencent tous la brillance et la réflectivité.
Le silicium polycristallin est-il sûr à exposer ?
Oui, en tant que fragment fini ou morceau de plaquette, avec un soin ordinaire. Les principaux problèmes pratiques sont les bords tranchants, la fracture fragile et éviter toute activité qui crée de la poussière ou des éclats.
