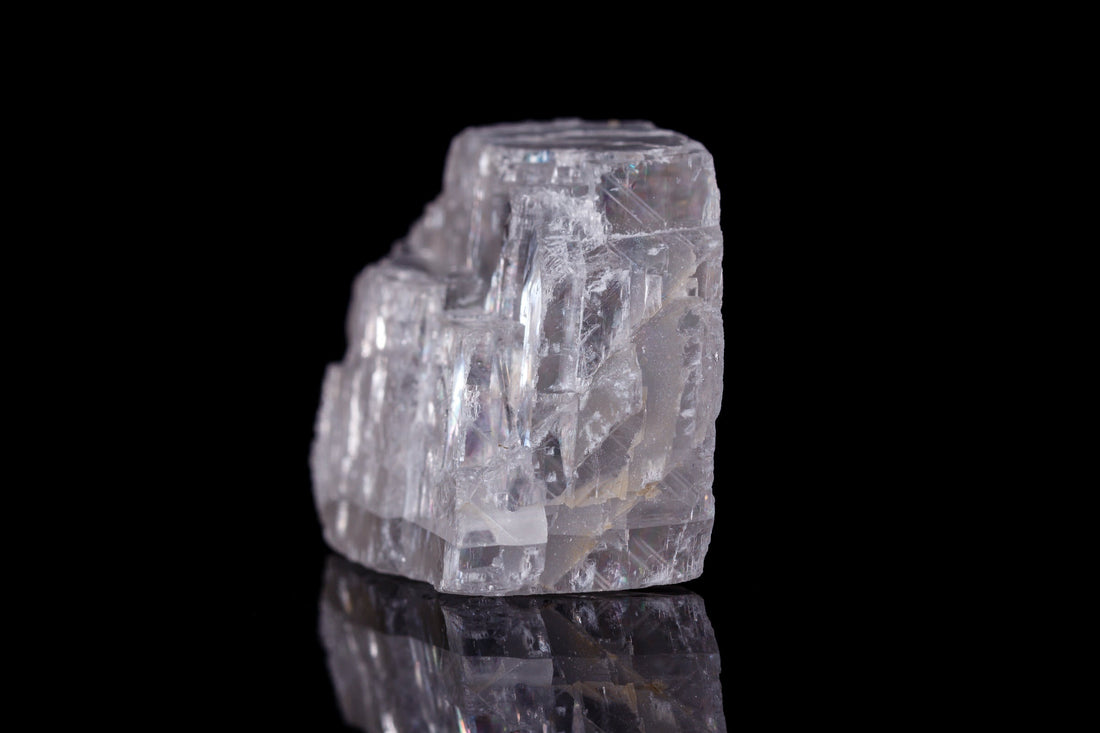

Iceland Spar (Calcite optique) : Caractéristiques physiques et optiques
Linas JuozenasPartager
Caractéristiques physiques et optiques
Spar d'Islande : calcite claire et architecture de la double réfraction
Un profil raffiné de la calcite optique : sa chimie carbonatée, son clivage rhomboédrique, ses surfaces délicates, son corps transparent et l'extraordinaire biréfringence qui transforme une marque imprimée en deux images visibles.
- CaCO3
- Calcite transparente
- Carbonate trigonale
- Clivage rhomboédrique parfait
- Biréfringence très élevée
Le spar d'Islande est la variété optiquement claire de la calcite, un minéral carbonate de calcium de formule CaCO3Son importance vient d'une rare union de propriétés : corps transparent, biréfringence très élevée, clivage rhomboédrique parfait, douceur, sensibilité aux acides et structure optique directionnelle qui l'a rendu central dans l'histoire des instruments polarisants et de l'optique minérale.
Identité du matériau
Le spar d'Islande n'est pas une espèce minérale distincte. C'est une calcite transparente de qualité optique, distinguée par sa clarté et ses performances plutôt que par une composition unique.
La calcite appartient au groupe des minéraux carbonatés et cristallise dans le système trigonale. Dans le spar d'Islande, le cristal est suffisamment clair pour que l'observateur puisse voir à travers et observer directement la biréfringence exceptionnellement forte de la calcite. La forme familière de bloc incliné est généralement un rhombe de clivage plutôt qu'un cristal délibérément facetté.
Historiquement, de grands blocs clairs de clivage étaient importants pour les prismes polarisants et les démonstrations optiques. Aujourd'hui, le spar d'Islande reste un minéral clé pour l'enseignement car il rend visibles à l'œil nu des principes optiques abstraits sans équipement spécialisé.
Langage précis : « Spar d'Islande » désigne la calcite transparente incolore à presque incolore avec un fort comportement de double image. La calcite claire provenant d'autres régions que l'Islande peut encore être appelée spar d'Islande lorsqu'elle présente ce caractère optique.
Propriétés physiques et optiques en un coup d'œil
Ces valeurs décrivent la calcite optique typique. Les pièces naturelles peuvent varier légèrement en fonction des inclusions, des contraintes, de la finition de surface et de la direction selon laquelle elles sont testées.
| Propriété | Valeur ou comportement typique | Note interprétative |
|---|---|---|
| Formule chimique | CaCO3 | Carbonate de calcium, la même composition chimique que le marbre calcite, le ciment calcaire, le spar des grottes et de nombreux carbonates dérivés de coquilles. |
| Groupe minéral | Carbonate | Réagit avec les acides et doit être protégé du vinaigre, des nettoyants acides et des solutions agressives. |
| Système cristallin | Trigonale | Souvent exprimé par des blocs de clivage rhomboédriques. |
| Couleur | Incolore à blanc ; parfois légèrement teinté | Le matériau de qualité optique est apprécié pour sa transparence cristalline et sa faible coloration. |
| Transparence | Transparent à translucide | Les pièces les plus claires montrent un doublement d'image net à travers toute la fenêtre de visualisation. |
| Éclat | Vitreux ; nacré sur le clivage | Les faces de clivage fraîches peuvent montrer une lumière douce, légèrement nacrée plutôt qu'un poli vitreux. |
| Rayure | Blanc | Le test de la rayure n'est pas recommandé sur les pièces finies ou optiquement attrayantes. |
| Dureté | Mohs 3 | Beaucoup plus tendre que le quartz ; les rayures et les ébréchures sur les bords sont des risques courants. |
| Clivage | Clivage rhomboédrique parfait dans trois directions | La clivage crée le rhombe incliné emblématique mais rend aussi le cristal fragile. |
| Gravité spécifique | Environ 2,71 | Modérément léger en main comparé à de nombreux minéraux gemmes. |
| Indices de réfraction | Environ nω 1,658 et nε 1.486 | La grande différence entre ces indices produit le fort effet de double réfraction. |
| Biréfringence | Très élevé, environ 0,172 | Assez grand pour être vu facilement sans instruments dans les spécimens clairs. |
| Caractère optique | Uniaxial négatif | La double image s'affaiblit ou disparaît presque lorsqu'on la regarde selon l'axe optique. |
| Réaction à l'acide | Effervescence avec un acide dilué | Diagnostic en géologie, mais destructif ou ternissant sur les surfaces des spécimens. |
La célèbre double réfraction
Quand la lumière pénètre dans la calcite, elle se divise en deux rayons qui traversent le cristal à des vitesses et directions de vibration différentes. Dans la spar d'Islande claire, cela produit une double image visible.
Placez un rhombe sur une ligne imprimée, un point ou une lettre et deux images apparaissent. Faites tourner le cristal et une image semble tourner autour de l'autre. Ce n'est pas une illusion de surface ; c'est une conséquence de la structure cristalline anisotrope de la calcite. La lumière se comporte différemment selon sa direction à travers le réseau.
- Rayons ordinaires et extraordinaires : la lumière entrante se sépare en deux rayons polarisés à l'intérieur du cristal.
- Séparation des images : les pièces claires plus épaisses créent une séparation plus spectaculaire que les éclats fins.
- Effet directionnel : le doublement apparent change avec l'orientation et devient minimal près de la direction de l'axe optique.
- Valeur pédagogique : La spar d'Islande reste l'une des démonstrations les plus claires de la biréfringence sur spécimens à main.
Pourquoi cet effet est important
La double réfraction a rendu la spar d'Islande historiquement importante en science optique. Avant que les films polarisants modernes ne deviennent courants, la calcite claire était utilisée dans des prismes qui séparaient et contrôlaient la lumière polarisée pour la microscopie, l'identification minérale et les expériences optiques.
Comportement optique
Dans un spécimen à main, le comportement optique de la spar d'Islande se comprend mieux en regardant à travers le cristal, à travers les faces, et selon différentes directions.
Corps clair, fenêtre propre
Les plus belles pièces ont un intérieur d'une pureté cristalline qui permet au texte, aux points ou aux bords de rester nets à travers le cristal.
Deux images, un cristal
Un fort doublement de l’image est la caractéristique signature. Plus le chemin de visualisation est propre et épais, plus l’effet est spectaculaire.
Plans nacrés
Les faces de clivage fraîches peuvent montrer un éclat interne doux, tandis que les faces polies peuvent paraître plus vitreuses et réfléchissantes.
Bandes et éclat interne
Les contraintes, le maclage et les fractures cicatrisées peuvent créer des bandes internes qui adoucissent ou déforment l’image doublée.
Couleur, clarté et état de surface
Le spar d'Islande classique est incolore et transparent, mais la calcite naturelle contient fréquemment des voiles internes, des inclusions fluides, une légère brume, des éraflures de clivage ou de petites inclusions minérales. Ces caractéristiques peuvent réduire la qualité optique tout en rendant l’échantillon utile pour l’étude.
- Corps incolore : le matériau optique le plus recherché est presque clair comme de l’eau et exempt de teinte forte.
- Voiles et plumes : des plans internes fins peuvent marquer des fractures cicatrisées, des inclusions fluides ou des interruptions de croissance.
- Opacité : les zones laiteuses affaiblissent le contraste de l’image double et réduisent la performance optique.
- Qualité des faces : les rayures, ternissures et éclats de clivage sont importants car la visualisation optique dépend de surfaces propres.
- Éraflures sur les bords : les coins de calcite s’écaillent facilement, surtout sur les blocs naturels de clivage rhomboédrique.
Une étiquette descriptive forte doit indiquer à la fois l'apparence et la fonction : rhomboèdre de calcite transparent, forte double réfraction, usure mineure des bords, faces de clivage naturelles ou face polie pour la visualisation si applicable.
Habitus cristallin, clivage et textures
La calcite peut prendre de nombreuses formes, y compris rhomboédrique, scalénoédrique, tabulaire, fibreuse, granulaire, massive, stalactitique et druzy. Le spar d'Islande, cependant, est le plus fortement associé aux blocs de clivage rhomboédriques transparents.
La forme classique
Un clivage parfait dans trois directions produit des blocs inclinés avec des faces opposées parallèles et une géométrie optique nette.
Faces et cavités naturelles
La calcite claire peut croître dans des veines, des cavités basaltiques, des vugs calcaires et des ouvertures hydrothermales avant d’être brisée ou clivée en rhomboèdres.
Lamelles internes
La calcite forme souvent des macles. Dans les pièces optiques, les plans de macle peuvent apparaître comme des lignes ou zones internes répétées qui interrompent une vue claire.
Fragilité visible
De petites éclats en forme de marches le long des bords révèlent la clivabilité facile de la calcite et doivent être évalués comme des caractéristiques d'état.
Identification et ressemblances
Le spar d'Islande est généralement facile à identifier lorsque l'échantillon est transparent et présente un fort doublement. Une manipulation soigneuse est importante, car les tests les plus courants pour la calcite peuvent endommager un matériau fini ou précieux.
Test de texte ou de point
Placez le rhombe au-dessus d'une marque imprimée. Le spar islandais clair montre deux images séparées. Faites pivoter le cristal et observez le déplacement relatif des images.
Connaissance de la dureté
La calcite est de dureté 3 sur l'échelle de Mohs et peut être rayée par une pièce de cuivre ou un outil en acier. Ne rayez pas les spécimens attrayants ; utilisez la dureté uniquement sur du matériel de test discret.
Réaction à l'acide
La calcite effervesce dans l'acide dilué, mais le test à l'acide ronge ou ternit les surfaces. Il est préférable de le réserver au matériel brut et sacrificiel.
Géométrie du clivage
La forme rhomboédrique, le clivage parfait et l'éclat nacré du clivage aident à distinguer la calcite du quartz, du verre, de la fluorite, du gypse et de l'halite.
| Matériau | Comment il diffère | Prudence utile |
|---|---|---|
| Quartz | Plus dur, pas de clivage rhomboédrique parfait, et ne montre pas l'image double spectaculaire de la calcite. | Le quartz peut rayer la calcite ; conservez-les séparément. |
| Verre | Amorphe, réfringence simple, et absence de clivage rhomboédrique et de double image forte de la calcite. | Le verre peut sembler clair mais ne dupliquera pas le texte comme le spar islandais. |
| Fluorite | Clivage cubique, dureté inférieure au quartz mais géométrie différente, et pas de double image forte comme la calcite. | La fluorite peut être claire, donc les tests de clivage et optiques sont utiles. |
| Gypse ou sélénite | Plus doux, souvent fibreux ou tabulaire, et ne présente pas la géométrie de clivage rhomboédrique de la calcite. | Les deux sont doux et doivent être testés avec précaution, si testés. |
| Halite | Clivage cubique, goût salé historiquement noté mais non recommandé, et solubilité dans l'eau. | N'utilisez pas de tests gustatifs ; la géométrie et la solubilité permettent de le distinguer en toute sécurité. |
Observation et photographie
Photographier le spar islandais nécessite d'équilibrer transparence, réflexion des faces et image double interne. La documentation la plus claire montre à la fois le cristal lui-même et l'effet optique qu'il produit.
- Utilisez un texte imprimé sous le rhombe : une seule lettre, ligne ou point rend la double réfraction évidente.
- Montrez la rotation : deux vues sous différents angles démontrent que l'image double change avec l'orientation.
- Utilisez une lumière latérale douce : la lumière diffuse réduit les reflets tout en préservant les bords des faces et la clarté interne.
- Utilisez une base sombre ou neutre : les cristaux pâles disparaissent sur des fonds chargés ; une base contrôlée révèle le contour du rhombe.
- Documentez l'état : incluez une vue rapprochée des coins, des marches de clivage, des rayures et des voiles.
Séquence d'observation
D'abord, observez le cristal au-dessus d'une marque imprimée. Ensuite, faites-le pivoter jusqu'à ce que les deux images se déplacent. Enfin, balayez une petite lumière sur les faces pour révéler les rayures, les coins meurtris, les contraintes internes et l'état du clivage.
Entretien, exposition et stockage
Le spar islandais est visuellement élégant mais physiquement délicat. Sa douceur, son clivage parfait et sa sensibilité aux acides rendent une manipulation douce essentielle.
Manipulation
Tenez les rhombes au-dessus d'une surface rembourrée et évitez la pression sur les coins. Un petit impact peut créer une nouvelle éclat de clivage.
Nettoyage
Utilisez un souffleur, une brosse douce ou un chiffon sec et doux. Un chiffon légèrement humide peut être utilisé brièvement, suivi d’un séchage complet. Évitez les acides et les nettoyants ménagers.
Stockage
Rangez-le séparément des minéraux plus durs comme le quartz, le béryl, la topaze, la tourmaline et le corindon. Des boîtes rembourrées ou des emballages individuels protègent les faces et les coins.
Exposition
Utilisez un support ou un plateau stable. Évitez les zones de manipulation à fort passage si la pièce a des coins de clivage tranchants, une provenance historique ou des bords déjà endommagés.
Produits chimiques
Éloignez-le du vinaigre, des acides, des solutions salines, des nettoyeurs ultrasoniques, de l’eau de Javel et des composés abrasifs de polissage.
Expédition
Immobilisez complètement le cristal. Enveloppez les coins et les faces pour que les plans de clivage ne heurtent pas l’emballage dur pendant le transport.
Questions fréquemment posées
Le spar islandais est-il un minéral différent de la calcite ?
Non. Le spar islandais est de la calcite transparente de qualité optique. Le nom fait référence à la clarté et à la performance de la double réfraction, pas à une espèce chimique distincte.
Pourquoi le spar islandais produit-il une image double ?
La calcite est fortement biréfringente. La lumière entrant dans le cristal se divise en deux rayons qui voyagent différemment à travers la structure, produisant deux images visibles lorsqu’on regarde à travers un rhombe clair.
Toute la calcite montre-t-elle une double réfraction ?
La calcite est biréfringente en tant que minéral, mais l’effet est plus facile à voir dans un matériau transparent et suffisamment épais. La calcite trouble, massive, fine ou incluse peut ne pas montrer une image double spectaculaire.
Pourquoi l’image double change-t-elle lorsque le cristal est tourné ?
Les deux rayons sont contrôlés par la direction dans le réseau cristallin. La rotation du rhombe change l’orientation de la vue, de sorte qu’une image semble se déplacer par rapport à l’autre.
Le test à l’acide est-il sûr pour le spar islandais ?
Non, pas pour l’exposition ou les spécimens optiques. La calcite réagit avec les acides, et même les acides faibles peuvent graver ou ternir les surfaces. N’utilisez l’acide que sur des matériaux bruts sacrificiels si nécessaire.
Pourquoi les coins sont-ils souvent ébréchés ?
La calcite possède un clivage rhomboédrique parfait et une dureté de 3 sur l’échelle de Mohs. Les coins et les arêtes peuvent s’érafler, se cliver ou s’écailler sous de légers chocs ou frottements contre des matériaux plus durs.
Quelle est la meilleure façon de démontrer le spar islandais ?
Placez-le sur une lettre imprimée, un point ou une ligne fine. Faites tourner lentement le cristal et observez le déplacement de l’image doublée. Utilisez une surface stable et manipulez-le au-dessus d’un rembourrage.
